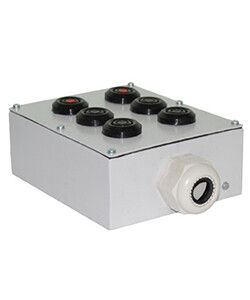

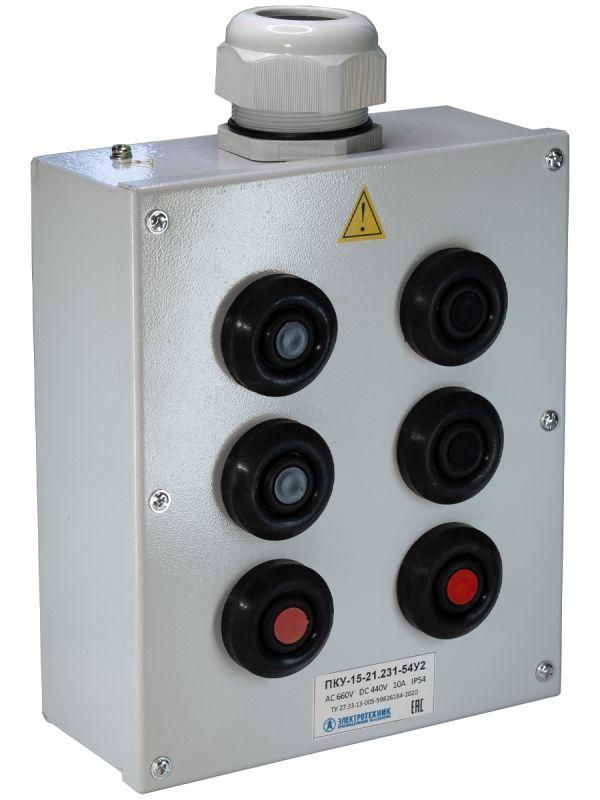

Пост кнопочный ПКУ 15-21.231-54 У2 (4хВК30-10-11110-54/2 (1з+1р) черн. + 2хВК30-10-11110-54 красн. PG-36) управления Электротехник ET054503

Пост управления ПКУ-15-21.231-54У2 (4хВК30-10-11110-54(1з+1р) черная + 2хВК30-10-11110-54(1з+1р) красная + PG-36) от бренда Электротехник - это компактный кнопочный пост для управления электрическими цепями переменного и постоянного тока. Артикул et054503 предназначен для установки на ровные поверхности и используется в системах автоматизации с напряжением до 660 В.

Назначение и область применения

Пост управления ПКУ-15-21.231-54У2 служит для ручного управления электрическими цепями управления: запуск, остановка, изменение режима работы оборудования. Подходит для использования на станках, конвейерах, насосных станциях, вентиляционных системах и других объектах промышленной автоматизации. Шесть кнопок позволяют реализовать базовые операции управления - включить, выключить, перевести в аварийный режим. Красные и чёрные кнопки обеспечивают визуальное различение функций, что снижает риск ошибок при работе.

Технические характеристики

• Номинальное напряжение питания: 440–660 В переменного тока, до 440 В постоянного тока
• Частота: 50 Гц
• Количество кнопок: 6 (4 чёрные, 2 красные)
• Каждая кнопка имеет 1 нормально замкнутый (НЗ) и 1 нормально открытый (НО) контакт
• Износостойкость контактов: до 5 миллионов циклов
• Степень защиты: IP54 - защищён от пыли и брызг воды со всех сторон
• Материал корпуса: металл, штампованный
• Конструкция корпуса: накладной
• Конструкция кнопки: плоская, с цилиндрическим толкателем
• Фиксация кнопок: без фиксации - возвращаются в исходное положение после нажатия
• Цвет корпуса: серый
• Способ монтажа: через монтажную плату
• Грибовидные кнопки, индикаторы, переключатели с ключом или многопозиционные переключатели: отсутствуют

Совместимость и монтаж

Пост управления ПКУ-15-21.231-54У2 устанавливается на ровную горизонтальную или вертикальную поверхность с помощью монтажной плиты. Для монтажа требуется предварительно просверлить отверстия под крепёж, соответствующие габаритам корпуса. Кабельный ввод выполнен через PG-36 - позволяет провести кабель с внешним диаметром до 36 мм. Обязательно проверьте соответствие сечения кабеля и типа изоляции требованиям к рабочему напряжению. Не допускается монтаж на поверхности с высокой вибрацией или температурой выше +40 C.

Безопасность и стандарты

Пост управления соответствует требованиям безопасности для электрооборудования, применяемого в промышленных условиях. Степень защиты IP54 обеспечивает надёжную работу в помещениях с повышенной запылённостью и возможным попаданием брызг воды. Конструкция не содержит элементов, создающих опасность поражения током при правильном монтаже. Работа с устройством должна осуществляться в соответствии с ПТЭ и ПТБ.

Преимущества

• Высокая долговечность контактов - до 5 млн. циклов, что снижает потребность в обслуживании
• Защита IP54 позволяет использовать в условиях производства без дополнительных кожухов
• Чёткое цветовое разделение: чёрные кнопки - для обычных команд, красные - для экстренной остановки
• Металлический корпус обеспечивает механическую прочность и устойчивость к повреждениям
• Простая конструкция без лишних элементов - минимизация точек отказа

Ограничения применения

• Не предназначена для установки во взрывоопасных зонах - отсутствует взрывозащита
• Не подходит для работы при температуре ниже –25 C или выше +40 C
• Нет световой индикации - нельзя использовать там, где нужна визуальная сигнализация состояния
• Отсутствуют фиксируемые кнопки - невозможно задействовать режимы “включено постоянно”
• Не совместима с импульсными сигналами или сложными логическими схемами без дополнительных реле

Примеры использования

• Ручной пульт остановки конвейера на пищевом производстве - красные кнопки для аварийного отключения
• Управление пуском и остановкой насоса в системе водоснабжения - чёрные кнопки для штатных операций
• Локальный контроль включения/выключения вентилятора в цеху с высокой запылённостью
• Объединение нескольких постов в единую систему управления на участке сборки

Практические советы

• Перед монтажом проверьте, чтобы монтажная плита была жестко закреплена - вибрация может вызвать ослабление контактов
• При подключении используйте кабель с медными жилами и изоляцией, рассчитанной на 750 В
• Не затягивайте кабельный ввод PG-36 слишком сильно - это может повредить уплотнение и снизить степень защиты
• При использовании в условиях с высокой влажностью регулярно осматривайте контакты на наличие окисления
• Артикул et054503 можно заменить аналогичным постом с таким же количеством и типом контактов - важно сохранить распределение цветов и защиту IP54
