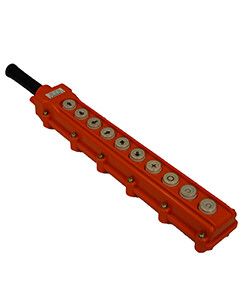

Пост кнопочный ПКТ-100 У2 5А IP54 вверх; вниз; влево; вправо; вперед; назад; по часовой; против быстрее; медленнее Электротехник ET055747

Пост кнопочный ПКТ-100 У2 5А IP54 с управлением вверх, вниз, влево, вправо, вперед, назад, по часовой стрелке, против часовой стрелки, быстрее, медленнее от бренда Электротехник (артикул et055747) предназначен для точечного управления многонаправленными подъёмными и транспортными механизмами в условиях повышенной запылённости и влажности.

Назначение и область применения

Пост кнопочный ПКТ-100 У2 5А IP54 применяется для ручного управления оборудованием, требующим контроля движения в нескольких направлениях: грузовые лифты, конвейеры, кран-балки, подъёмники, трансферные столы. Десять кнопок позволяют задавать точные команды: перемещение вдоль осей X/Y/Z, вращение по/против часовой стрелки, регулировку скорости. Подходит для работы в производственных помещениях, на складах, в мастерских и других местах с жесткими условиями эксплуатации.

Технические характеристики

• Количество кнопок: 10 (вверх, вниз, влево, вправо, вперёд, назад, по часовой стрелке, против часовой стрелки, быстрее, медленнее)
• Номинальный рабочий ток: 5 А - максимальный ток, при котором кнопки надёжно работают длительное время
• Номинальное напряжение: 660 В переменного тока - допустимое напряжение в цепях управления
• Степень защиты: IP54 - защищён от пыли (не полностью, но достаточна для большинства производств) и брызг воды со всех сторон
• Климатическое исполнение: У2 - работает при температурах от -40 C до +40 C, подходит для неотапливаемых помещений
• Материал корпуса: термостойкая ABS-пластмасса - устойчив к механическим воздействиям и перепадам температур
• Тип толкателя: цилиндрический - удобен для нажатия пальцем, не имеет острых углов
• Способ монтажа: монтажная плата - крепится через отверстия в панели, фиксируется сзади
• Цвет корпуса: оранжевый - высокая видимость, соответствует требованиям безопасности
• Нормативный документ: ТУ 3428-013-59826184-2016

Совместимость и монтаж

Пост кнопочный ПКТ-100 У2 5А IP54 монтируется в панель с отверстием подходящего диаметра - размеры посадочного места указаны в чертежах производителя. Кабель вводится через защитный сальник, который плотно обжимает изоляцию провода и предотвращает проникновение влаги. Герметичная прокладка между крышкой и корпусом обеспечивает сохранение степени защиты IP54 после сборки. Монтаж выполняется с использованием болтов или шпилек, закрепляемых с тыльной стороны панели. Не рекомендуется использовать силовое подключение - этот пост предназначен только для цепей управления (до 5 А).

Безопасность и стандарты

Пост кнопочный ПКТ-100 У2 5А IP54 соответствует требованиям ТУ 3428-013-59826184-2016. Конструкция предусматривает механическую блокировку одновременного нажатия взаимоисключающих команд (например, “вверх” и “вниз”), что снижает риск аварии. Наличие сальника и герметичной прокладки повышает безопасность при работе во влажной среде. Однако устройство не имеет функции аварийной остановки (“СТОП”) или блокировки - эти элементы должны быть реализованы в системе управления отдельно.

Преимущества

• Высокая степень защиты IP54 - выдерживает пыль и брызги воды, подходит для промзоны
• Герметизация кабельного ввода через сальник - продлевает срок службы контактной группы
• Термостойкий пластиковый корпус - не деформируется при низких и высоких температурах
• Чёткая раскладка 10 кнопок - позволяет оператору легко ориентироваться даже в сложных условиях
• Оранжевый цвет корпуса - усиливает визуальное восприятие, соответствует нормам охраны труда

Ограничения применения

• Не предназначен для коммутации силовых цепей - максимальный ток 5 А, нельзя подключать двигатели напрямую
• Отсутствуют кнопки “СТОП” и “БЛОКИРОВКА” - они должны быть предусмотрены в схеме управления отдельно
• Не рассчитан на постоянное погружение в воду - IP54 не заменяет IP67/IP68
• Не подходит для взрывоопасных зон - отсутствует сертификат взрывозащиты
• Ограниченный диапазон температур: ниже -40 C и выше +40 C возможны отказы материала

Примеры использования

• Подъёмный стол в цеху по сборке автомобилей - управление вертикальным и горизонтальным перемещением
• Лифт для перевозки деталей между этажами - управление вверх/вниз и регулировка скорости
• Конвейер с поворотным участком - вращение по/против часовой стрелки для точной ориентации груза
• Трансферный механизм на складе - перемещение вперёд/назад и изменение скорости для согласования с другими узлами

Практические советы

• При монтаже проверьте соответствие диаметра отверстия в панели и корпуса - не используйте насильственные методы установки
• Закручивайте сальник равномерно, чтобы не повредить уплотнение - это гарантирует долговечную герметичность
• Не подключайте к этому посту нагрузки свыше 5 А - используйте его только как управляющее устройство, а силовые цепи коммутируйте через контакторы
• Проверяйте состояние прокладки при каждом техобслуживании - при старении она трескается, и защита снижается
• Для систем с несколькими постами используйте одинаковые модели - так проще обучать персонал и обслуживать оборудование
