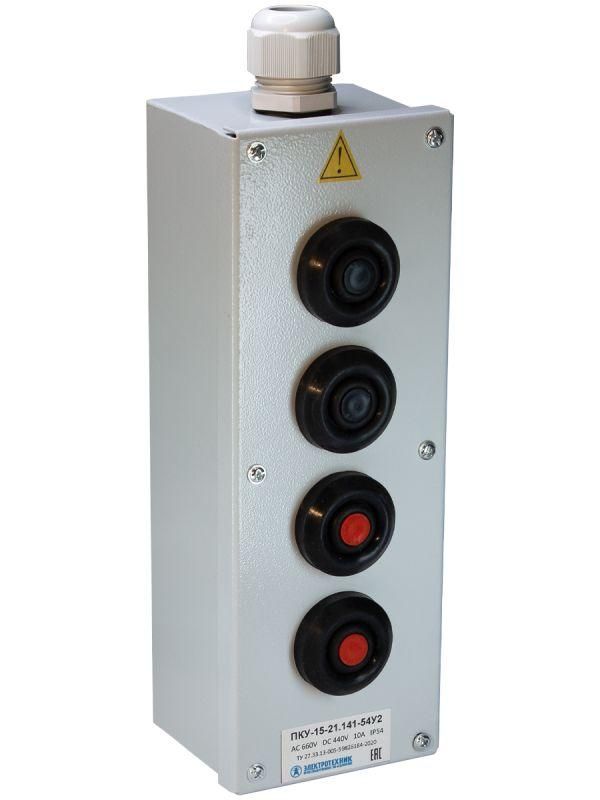

Пост управления ПКУ-15-21.141-54У2 (2хКЕ081/2(1з+1р) черн. + 2хКЕ081/2(1з+1р) красн.+ PG-21) Электротехник ET008530

Пост управления ПКУ-15-21.141-54У2 (2хКЕ081/2(1з+1р) черная + 2хКЕ081/2(1з+1р) красная + PG-21) от бренда Электротехник предназначен для ручного управления электрическими цепями на объектах с переменным и постоянным током. Комплектация включает два черных и два красных кнопочных элемента, а также сальник PG-21 для ввода кабеля - всё в одном герметичном корпусе.

Назначение и область применения

Пост управления ПКУ-15-21.141-54У2 используется для включения, выключения и контроля работы оборудования через кнопочные команды. Подходит для систем автоматизации, станков, конвейеров, насосных установок и других устройств, где требуется надёжный ручной интерфейс. Применяется в условиях с высокой запылённостью, влажностью или возможностью попадания воды - благодаря защите IP65 и герметичному исполнению.

Технические характеристики

• Напряжение коммутируемых цепей: до 660 В переменного тока (50 Гц), до 440 В постоянного тока
• Количество кнопок: четыре (2×черные, 2×красные)
• Тип кнопок: КЕ081/2(1з+1р) - одна нормально замкнутая и одна нормально разомкнутая контактная группа на каждую
• Ввод кабеля: сальник PG-21 (диаметр кабеля 8–13 мм)
• Степень защиты: IP65 (защита от пыли и струй воды)
• Материал корпуса: прочный пластик, устойчивый к механическим воздействиям
• Резиновая прокладка: обеспечивает герметичность между крышкой и корпусом

Совместимость и монтаж

Пост управления ПКУ-15-21.141-54У2 монтируется на стену или панель с помощью крепёжных отверстий в основании. Для подключения используйте кабели с внешним диаметром 8–13 мм - они проходят через сальник PG-21. Убедитесь, что провода не перегибаются внутри корпуса. Настоятельно рекомендуется фиксировать кабель после входа в сальник, чтобы избежать нагрузки на контакты. Монтаж допускается в вертикальном положении; горизонтальное расположение не предусмотрено конструкцией.

Безопасность и стандарты

Изделие соответствует требованиям к электрооборудованию для промышленного применения. Все кнопочные механизмы КЕ081/2 выполнены по европейским стандартам (IEC 60947-5-1). Герметизация и материал корпуса обеспечивают безопасную работу в средах с повышенной влажностью и пылью. Сертификаты качества доступны у производителя Электротехник.

Преимущества

• Компактный размер - экономия места на щитах и пультах
• Герметичный сальник PG-21 исключает проникновение пыли и влаги внутрь
• Резиновая прокладка повышает долговечность и надёжность уплотнения
• Цветовое различение кнопок (чёрные и красные) снижает риск ошибочного действия оператором
• Компоненты поставляются по евростандарту - совместимы с большинством промышленных систем
• Прямые цены производителя - без наценок дистрибьюторов

Ограничения применения

• Не предназначен для взрывоопасных зон (не имеет взрывозащиты Ex)
• Не рассчитан на длительное погружение в воду - IP65 не эквивалентен IP67
• Не поддерживает управление силовыми цепями выше указанных значений (660 В / 440 В)
• Кнопки имеют только одну пару контактов - нельзя использовать для сложных логических схем без внешних реле
• Сальник PG-21 не позволяет вводить кабели более 13 мм в диаметре

Примеры использования

• Запуск и остановка конвейера на пищевом производстве (красная - аварийная остановка, чёрная - пуск)
• Управление насосной группой в канализационной станции
• Локальный пульт управления сварочным аппаратом на участке сборки
• Контроль включения вентиляции в помещении с высокой влажностью

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля сальнику PG-21 - слишком толстый кабель не войдёт, слишком тонкий - не будет плотно фиксироваться
• При использовании в холодных условиях (ниже –20C) убедитесь, что резиновые элементы не потеряли эластичность
• Не применяйте ПКУ-15-21.141-54У2 в качестве главного рубильника - он служит только для управления, а не для отключения питания
• При необходимости замены кнопок - используйте оригинальные элементы КЕ081/2, совместимые с этой моделью
• Храните изделие в сухом месте до монтажа - даже с герметичным корпусом, длительное воздействие влаги может повредить контакты
