Пост кнопочный ПКУ 15-21.141-54 У2 (2хКЕ081/2 (1з+1р) черн. + 2хКЕ081/2 красн. PG-21) управления Электротехник ET054492

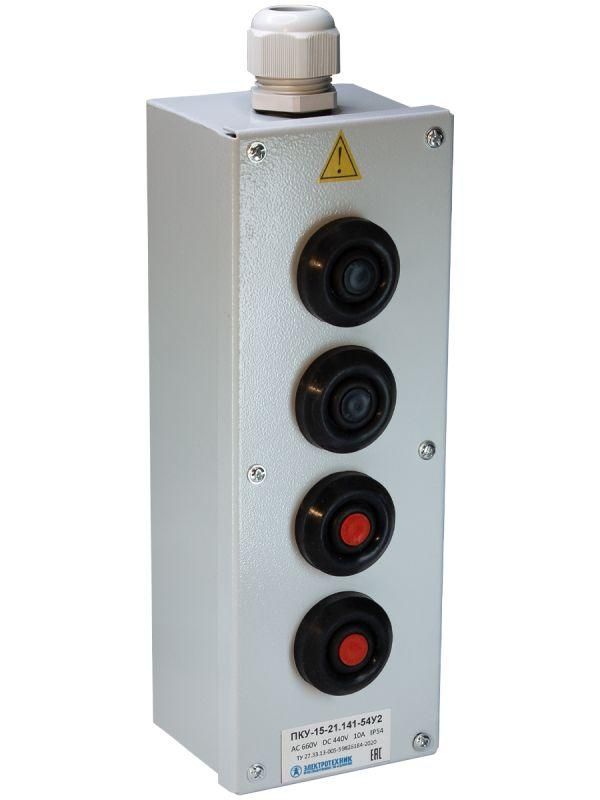

Пост управления ПКУ-15-21.141-54У2 от бренда Электротехник - компактный кнопочный пункт управления с четырьмя кнопками двух цветов, предназначенный для ручного управления электрическими цепями в промышленном оборудовании. Артикул ET054492 обеспечивает надежную коммутацию при напряжении до 440 В постоянного и 660 В переменного тока.

Назначение и область применения

Пост управления ПКУ-15-21.141-54У2 используется для ручного запуска, остановки и управления технологическими процессами в электрооборудовании. Подходит для установки на стенды, станки, конвейеры, насосные системы и другие устройства, где требуется физический контроль через кнопочные элементы. Четыре кнопки позволяют реализовать базовые команды: две черные - для старта, две красные - для аварийной остановки. Применяется там, где важна четкая визуальная дифференциация действий.

Технические характеристики

• Тип изделия: кнопочный пост управления
• Количество кнопок: 4 (2 черные, 2 красные)
• Количество постов: 4 (по одной кнопке на каждый пост)
• Номинальное напряжение питания: до 440 В постоянного тока / до 660 В переменного тока (50 Гц)
• Количество контактов на кнопку: 2 (1 нормально замкнутый, 1 нормально разомкнутый)
• Степень защиты: IP54 - защищён от пыли и брызг воды со всех сторон
• Тип толкателя: цилиндрический
• Способ монтажа: на монтажную плату (накладной способ)
• Материал корпуса: металл, штампованный
• Конструкция кнопки: плоская
• Цвет корпуса: серый
• Износостойкость контактов: до 5 миллионов циклов включения/выключения
• Самовозврат: да - кнопки автоматически возвращаются в исходное положение после нажатия
• Грибовидные кнопки, индикаторы, ключевые переключатели: отсутствуют

Совместимость и монтаж

Пост управления ПКУ-15-21.141-54У2 устанавливается на ровную горизонтальную или вертикальную поверхность с помощью монтажной плиты. Для монтажа требуются четыре отверстия под крепёж - они соответствуют габаритам корпуса. Кабельный ввод выполнен через герметичный ввод PG-21, который позволяет протянуть провода с внешним диаметром до 13–18 мм. Подключение осуществляется к контактным группам каждой кнопки: один контакт - замыкающий (НО), второй - размыкающий (НЗ). Обязательно соблюдайте полярность при работе с постоянным током.

Безопасность и стандарты

Пост управления соответствует требованиям безопасности для устройств управления в условиях промышленной среды. Защита IP54 гарантирует работу в помещениях с повышенной запылённостью и возможными брызгами жидкости. Максимальное рабочее напряжение - 660 В переменного тока и 440 В постоянного - соответствует классическим нормам для систем управления. Напряжение выше указанных значений использовать нельзя - риск пробоя изоляции и выхода из строя контактов.

Преимущества

• Высокая механическая долговечность - 5 млн. циклов работы контактов
• Чёткая цветовая сигнализация: красные кнопки - аварийная остановка, чёрные - запуск
• Автоматический самовозврат снижает риск случайного удерживания кнопки
• Металлический корпус обеспечивает прочность и устойчивость к деформации
• Защита IP54 допускает применение в менее контролируемых условиях, чем IP20

Ограничения применения

• Не предназначен для использования во взрывоопасных зонах - отсутствует взрывозащита
• Не имеет световой индикации - невозможно визуально определить состояние цепи без внешнего оборудования
• Не рассчитан на управление силовыми цепями - только цепи управления (до 440 В)
• Недопустимо погружение в воду или воздействие струй воды под давлением - IP54 не обеспечивает защиту от направленных потоков
• Работает только при температуре окружающей среды, указанной производителем (не указано явно - рекомендуется проверять в документации завода-изготовителя)

Примеры использования

• Управление пуском и экстренной остановкой станка с ЧПУ
• Кнопочный пост на конвейере для запуска/останова ленты
• Локальный пульт управления насосной установкой в цеху
• Пункт управления вентилятором или воздушным клапаном в системе HVAC

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля вводу PG-21 - слишком толстые провода повредят уплотнение
• При использовании нескольких постов ПКУ-15-21.141-54У2 на одном объекте используйте цветовое кодирование: всегда красные - остановка, чёрные - запуск
• Обеспечьте доступ к кнопкам - не закрывайте их панелями или другими элементами, чтобы сохранить возможность быстрой реакции
• Проверяйте целостность контактов каждые 6–12 месяцев при интенсивном использовании - даже при высокой износостойкости возможна окисление контактов в запылённой среде
• Артикул ET054492 совместим с двумя типами кнопочных механизмов: ВК30-10-11110-54 и КЕ081/2 - при замене убедитесь, что новый элемент также имеет 1з+1р
