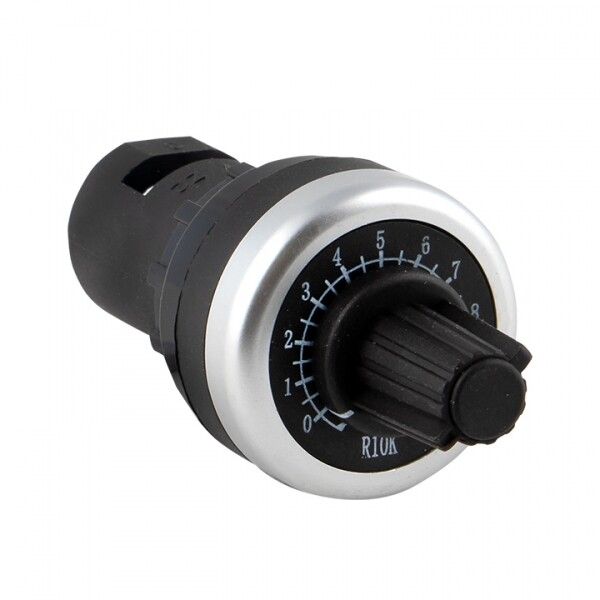

Потенциометр PROxima 10 кОм 2 Вт IP65 22 мм EKF PT22-10K

Потенциометр 10 кОм от EKF (арт. pt22-10k) - это механический регулятор сопротивления, используемый для точной настройки уровня напряжения в цепях постоянного или переменного тока до 48 В. Подходит для установки на панели управления оборудования, где требуется ручная регулировка.

Назначение и область применения

Потенциометр 10 кОм применяется там, где нужна плавная регулировка напряжения без изменения силы тока. Он работает как переменный резистор с трёхконтактным подключением: вход, выход и земля. Часто используется в системах управления скоростью двигателей, яркости светодиодов, чувствительности датчиков и других устройствах, требующих аналоговой настройки.

Технические характеристики

• Номинальное сопротивление: 10 кОм (10 000 Ом) - оптимально для слаботочных цепей и устройств с малой мощностью
• Рабочее напряжение: до 48 В - безопасно для промышленных контроллеров, автоматики и бытовых систем
• Максимальная рассеиваемая мощность: 2 Вт - позволяет выдерживать кратковременные перегрузки без повреждений
• Диапазон регулировки: 0–10 оборотов - обеспечивает высокую точность настройки за счёт многоборотового механизма
• Степень защиты: IP65 - полностью герметичен от пыли и устойчив к струям воды, подходит для помещений с повышенной влажностью или запылённостью
• Способ монтажа: врезной / на лицевую панель - устанавливается через отверстие диаметром 22 мм
• Подключение: винтовые клеммы - надёжное и простое соединение проводов без пайки

Совместимость и монтаж

Потенциометр 10 кОм совместим с любыми схемами, где требуется изменение напряжения в пределах 10 кОм. Для монтажа необходимо просверлить в панели отверстие диаметром 22 мм - корпус плотно фиксируется гайкой с тыльной стороны. Клеммы рассчитаны на провода сечением до 2,5 мм2. Установка возможна как в щитах, так и на передних панелях станков, пультов управления или тестового оборудования.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного электрооборудования. Защита IP65 гарантирует работу в условиях пыли, брызг и влажности. Номинальное напряжение 48 В соответствует классу SELV (безопасное сверхнизкое напряжение), что снижает риск поражения током при обслуживании.

Преимущества

• Высокая точность регулировки благодаря 10 оборотам - идеально для тонкой настройки
• Герметичный корпус IP65 - долгий срок службы даже в агрессивной среде
• Удобное винтовое подключение - не требует пайки, легко заменяется
• Фиксация на панели - устойчив к вибрациям, не выпадает при работе оборудования

Ограничения применения

• Не предназначен для работы при напряжении выше 48 В - превышение вызывает перегрев и выход из строя
• Мощность 2 Вт ограничивает применение в цепях с током более ~200 мА при 10 кОм - для больших нагрузок нужны другие решения
• Не является цифровым регулятором - не подходит для автоматических систем без ручного вмешательства
• Механическая конструкция подвержена износу при частом использовании - не рекомендован для систем с круглосуточной регулировкой

Примеры использования

• Регулировка скорости вращения двигателя в конвейерной ленте
• Настройка яркости LED-подсветки на пульте управления
• Калибровка сигнала датчика температуры в системе контроля
• Ручная корректировка уровня усиления в аналоговом усилителе
• Обслуживание испытательных стендов в ремонтных мастерских

Практические советы

• Перед установкой проверьте, чтобы диаметр отверстия в панели был точно 22 мм - меньшее отверстие повредит корпус, большее - сделает установку неустойчивой
• При подключении используйте провода с изоляцией, устойчивой к нагреву - особенно при длительной работе на максимальной мощности
• Не затягивайте винты слишком сильно - можно повредить контактную группу внутри потенциометра 10 кОм
• Если планируете использовать в условиях вибраций, закрепите корпус дополнительно клеем или хомутом сзади
• Для частого использования выбирайте модели с металлическим валом - они долговечнее пластиковых аналогов
