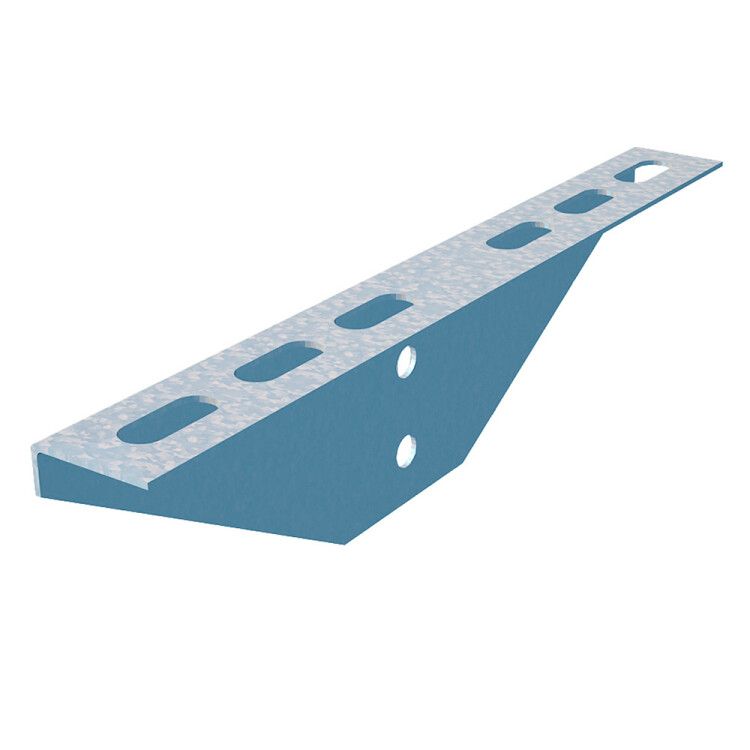

Траверса для потолочной стойки L=300 | TST300 КМ-профиль LO1120

Траверса для потолочной стойки L=300 мм КМ-профиль - это элемент системы КМ® для надёжного крепления металлических лотков к потолочным конструкциям. Изделие изготовлено из оцинкованной стали, обеспечивает высокую нагрузочную способность и предназначено для внутренней прокладки кабельных трасс в помещениях. Артикулы tst300 и lo1120 соответствуют одному продукту.

Назначение и область применения

Траверса для потолочной стойки L=300 мм КМ-профиль применяется для фиксации кабельных лотков на потолочных несущих конструкциях. Она служит промежуточным звеном между вертикальными стойками и горизонтальным лотком, передавая нагрузку от веса кабелей на перекрытие. Подходит для монтажа в офисах, производственных цехах, серверных, телекоммуникационных узлах и других закрытых объектах.

Технические характеристики

• Длина: 300 мм - стандартная длина для равномерного распределения нагрузки между точками крепления.
• Материал: сталь оцинкованная по методу Сендзимира - обеспечивает долговечную защиту от коррозии даже при механических повреждениях покрытия.
• Толщина стенки: 1,5 мм - достаточна для выдерживания нагрузки до 3,58 кН без деформаций.
• Несущая способность: 3,58 кН - эквивалентно примерно 365 кг равномерно распределённой нагрузки.
• Ширина совместимого лотка: 50–150 мм - подходит для большинства стандартных металлических лотков этого диапазона.
• Покрытие: оцинкование по методу Сендзимира - холодное гальваническое покрытие с равномерной толщиной и повышенной адгезией.
• Цвет: серый - единый цвет всей серии КМ-профиль, упрощает визуальный контроль комплектации.
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает применение в помещениях с нормальной и умеренно влажной средой, согласно ГОСТ 15150-69.
• Огнестойкость: да - материал не поддерживает горение, сохраняет форму при воздействии открытого пламени до 45 минут.

Совместимость и монтаж

Траверса для потолочной стойки L=300 мм КМ-профиль совместима со всеми стойками серии КМ®, имеющими стандартные крепёжные отверстия. Для установки используются болты М8 или М10 (не входят в комплект). Отверстия на траверсе расположены с шагом, обеспечивающим равномерное распределение нагрузки. Рекомендуется использовать два крепления на каждую сторону траверсы - один на каждой потолочной стойке. Минимальный радиус изгиба лотка при использовании этой траверсы - 150 мм.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению и имеет сертификат огнестойкости. Произведено в соответствии с технологией КМ-системы, которая соблюдает принципы стандартизированного монтажа кабельных систем. Применение оцинкованной стали исключает риск образования токсичных продуктов коррозии в замкнутых пространствах.

Преимущества

• Высокая прочность за счёт толщины 1,5 мм и технологии оцинкования Сендзимира - снижает риск прогиба при длительной нагрузке.
• Готовые отверстия под стандартные крепления - экономят время на подготовку при монтаже.
• Не требует дополнительной антикоррозийной обработки - срок службы более 25 лет в условиях сухих помещений.
• Поддерживает модульную сборку - легко комбинируется с другими элементами системы КМ®.

Ограничения применения

• Не рекомендуется для использования во внешних сетях, в сырых помещениях с постоянной конденсацией влаги или в агрессивных химических средах (например, химпроизводства, кислотные участки).
• Не предназначен для работы при температуре выше +60 C - возможна потеря прочностных характеристик.
• Не следует использовать с лотками шириной менее 50 мм или более 150 мм - риск некорректного распределения нагрузки и провисания.

Примеры использования

• Фиксация лотков с силовыми кабелями в серверной комнате.
• Подвеска кабельных трасс в административном здании над потолком типа “Армстронг”.
• Монтаж лотков на производстве для управления кабелями автоматизации станков.
• Обустройство кабельных путей в медицинских учреждениях с жёсткими требованиями к пожаробезопасности.

Практические советы

• Перед монтажом проверьте соответствие ширины лотка диапазону 50–150 мм - неверный подбор вызывает перегрузку траверсы.
• Используйте антивибрационные прокладки между траверсой и лотком при монтаже в зонах с частыми механическими колебаниями.
• При групповой установке нескольких траверс соблюдайте интервал не более 1,5 метра между соседними элементами - это гарантирует минимальный прогиб лотка.
• Для удобства сборки используйте уже готовые комплекты КМ-профиль - они учитывают все взаимные размеры и крепёжные параметры.
• Не затягивайте крепёж слишком сильно - это может деформировать оцинкованное покрытие и снизить коррозионную стойкость.
