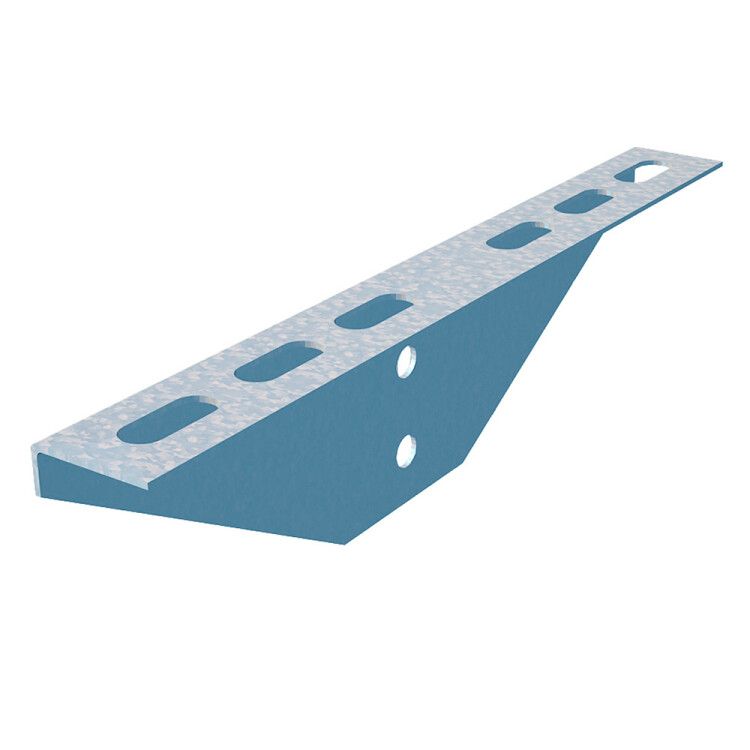

Траверса для потолочной стойки L=400 | TST400 КМ-профиль LO1121

Траверса для потолочной стойки 400 мм КМ-профиль - это элемент системы КМ® для надёжного крепления металлических лотков к потолочным конструкциям. Изделие изготовлено из оцинкованной стали, обеспечивает высокую механическую прочность и устойчивость к коррозии, что делает его подходящим для внутренней прокладки кабельных трасс в помещениях. Артикулы tst400 и lo1121 соответствуют одному продукту.

Назначение и область применения

Траверса для потолочной стойки 400 мм КМ-профиль предназначена для фиксации кабельных лотков шириной от 50 до 200 мм на вертикальных потолочных стойках. Она служит промежуточным звеном между несущей конструкцией и самим лотком, передавая нагрузку от веса кабелей и самого лотка на потолочные крепления. Применяется в системах распределения силовых и слаботочных сетей в офисах, производственных цехах, серверных, телекоммуникационных пунктах и других закрытых объектах.

Технические характеристики

• Тип изделия: траверса для потолочной стойки
• Длина: 400 мм
• Несущая способность: 2,82 кН (эквивалентно около 288 кг равномерно распределённой нагрузки)
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 2 мм
• Ширина совместимого лотка: 50–200 мм
• Покрытие: горячее цинкование по методу Сендзимира - равномерный, плотный слой цинка
• Цвет: серый
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает работу при температуре от −40 C до +40 C, в условиях повышенной влажности, но без прямого контакта с водой
• Огнестойкость: да - материал не поддерживает горение, сохраняет форму при воздействии открытого пламени

Совместимость и монтаж

Траверса для потолочной стойки 400 мм КМ-профиль совместима со всеми стойками серии КМ®, имеющими стандартную систему крепления через отверстия. Для установки используются болты М8 или аналогичные крепёжные элементы, которые проходят через подготовленные отверстия в траверсе и вставляются в стойку. Лоток крепится сверху к траверсе с помощью хомутов или шпилек, предусмотренных конструкцией лотка. Посадочный диаметр отверстий рассчитан под стандартный крепёж, не требует доработки. Монтаж выполняется с использованием уровня и инструментов для работы с металлом - гаечные ключи, дрель, метчик для резьбы при необходимости.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению и условиям эксплуатации. Огнестойкость подтверждена тестированием материалов на воспламеняемость. Цинковое покрытие по методу Сендзимира соответствует нормам DIN EN ISO 1461 и обеспечивает долговременную защиту от коррозии даже при минимальном повреждении поверхности. Несущая способность 2,82 кН проверена статическим нагружением в лабораторных условиях.

Преимущества

• Высокая жёсткость за счёт толщины 2 мм и формы профиля - минимизирует прогиб под нагрузкой
• Защита от коррозии благодаря методу Сендзимира - срок службы выше, чем у обычного холодного цинкования
• Готовые отверстия для быстрого монтажа - снижают время сборки
• Не требует дополнительной окраски или антикоррозийной обработки после установки
• Подходит для систем, где важна пожаробезопасность - не выделяет токсичных веществ при нагреве

Ограничения применения

• Не предназначен для наружной установки - несмотря на оцинковку, длительное воздействие осадков, солевых растворов или агрессивных газов (например, в химических цехах) может снизить срок службы
• Работает только в сочетании с другими элементами системы КМ® - несовместима с лотками других производителей без адаптеров
• Запрещено использовать при температурах ниже −40 C - возможна хрупкость стали
• Не рекомендуется применять в помещениях с постоянной влажностью >95 % и конденсацией воды - риск локальной коррозии в местах микроскопических дефектов покрытия

Примеры использования

• Крепление лотков с силовыми кабелями в производственном цехе на высоте 3–4 м
• Фиксация слаботочных лотков в серверной комнате с системой охлаждения
• Обустройство кабельных трасс в административных зданиях с подвесными потолками
• Прокладка проводов в медицинских учреждениях, где требуется соблюдение норм пожарной безопасности

Практические советы

• Перед монтажом проверьте соответствие ширины лотка (50–200 мм) - слишком узкий или широкий лоток не будет надёжно фиксироваться
• Используйте только болты класса прочности 8.8 и выше - более мягкие крепежи могут деформироваться под нагрузкой
• При групповой установке нескольких траверс следите за уровнем - перекосы вызывают неравномерную нагрузку и риск деформации лотка
• Если в помещении есть вибрации (станки, компрессоры), дополнительно закрепите лоток на участках с максимальной нагрузкой
• При замене старой системы - новая траверса для потолочной стойки 400 мм КМ-профиль полностью заменяет аналоги с такими же параметрами, но имеет лучшую защиту от коррозии
