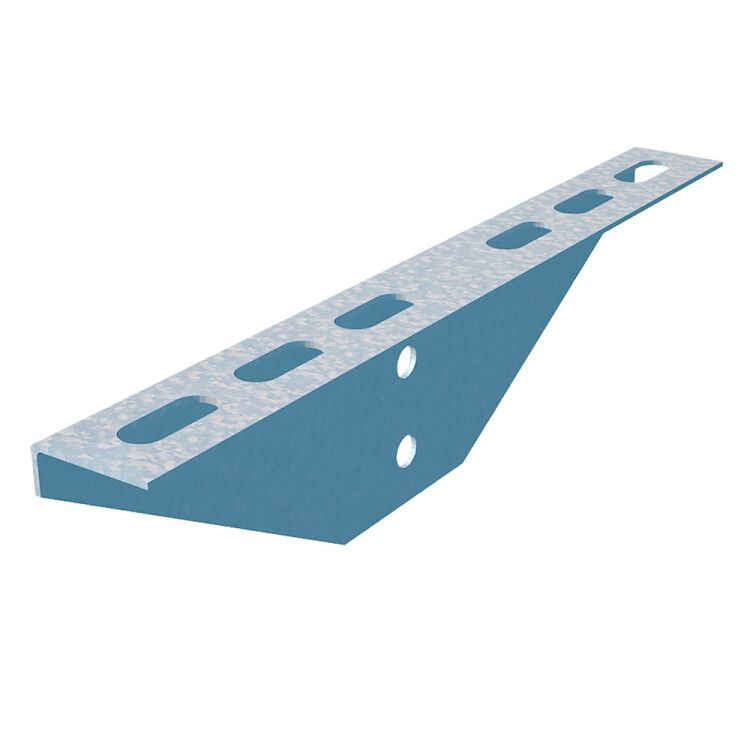

Траверса для потолочной стойки L=500 | TST500 КМ-профиль LO1122

Траверса для потолочной стойки L=500 КМ-профиль - это элемент системы КМ® для надёжного крепления металлических кабельных лотков к потолочным конструкциям. Изделие изготовлено из оцинкованной стали, устойчиво к коррозии и предназначено для внутренней установки в помещениях с сухим или слабоагрессивным климатом.

Назначение и область применения

Траверса для потолочной стойки L=500 КМ-профиль служит для фиксации кабельных лотков на потолочных несущих конструкциях. Она обеспечивает жёсткую и долговечную подвеску, позволяя организовать вертикальную или горизонтальную трассу для силовых и слаботочных кабелей. Применяется в офисах, производственных цехах, телекоммуникационных пунктах, серверных и других закрытых объектах, где требуется надёжный монтаж кабельных систем без сварки.

Технические характеристики

• Длина: 500 мм
• Несущая способность: 2,19 кН (эквивалентно нагрузке до ~224 кг равномерно распределённой массы)
• Ширина совместимого лотка: 50–250 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 2 мм
• Покрытие: холоднокатаное цинкование, обеспечивающее высокую адгезию и равномерность покрытия
• Цвет: серый
• Огнестойкость: да - соответствует требованиям к негорючим материалам
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает работу при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости, но не во внешних сетях

Совместимость и монтаж

Траверса для потолочной стойки L=500 КМ-профиль совместима со всеми типами потолочных стоек серии КМ-профиль, имеющими стандартные отверстия под болты М8. Для монтажа используются комплектные крепёжные элементы (болты, гайки, шайбы), входящие в состав системы. Профиль имеет готовые отверстия для крепления к стойкам - достаточно просверлить отверстия в потолке, зафиксировать стойки и навесить траверсу. Лоток крепится к нижним кромкам траверсы с помощью хомутов или специальных зажимов. Посадочный диаметр крепёжных отверстий рассчитан под стандартные метрические крепления M8.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению и условиям эксплуатации. Огнестойкость подтверждена тестированием материалов на воспламеняемость. Цинковое покрытие по методу Сендзимира соответствует DIN EN ISO 1461 и обеспечивает срок службы более 25 лет в условиях indoor-объектов. Несущая способность проверена статической нагрузкой в лабораторных условиях.

Преимущества

• Высокая прочность благодаря толщине 2 мм и качественному оцинкованию
• Равномерное цинковое покрытие снижает риск коррозии даже при микроскопических повреждениях
• Готовые отверстия ускоряют сборку и исключают необходимость сверления
• Поддерживает широкий спектр ширины лотков - от 50 до 250 мм
• Не требует сварки - монтаж выполняется механическим способом
• Совместима с другими элементами системы КМ-профиль - позволяет собирать модульные трассы

Ограничения применения

• Не предназначен для открытых площадок, улиц, подземных коллекторов или зон с постоянным воздействием воды
• Не рекомендуется для агрессивных сред: химические производства, кислотные/щелочные цеха, морские порты
• Запрещено использовать при температурах ниже −40 C или выше +40 C
• Не заменяет несущие конструкции - должна применяться только как элемент подвески, а не как основная несущая балка

Примеры использования

• Крепление лотков с силовыми кабелями в серверной комнате
• Подвеска кабельных каналов в административном здании
• Фиксация лотков на потолке производственного участка с конвейерными линиями
• Обустройство трассы для слаботочных систем (LAN, CCTV, телефония) в многоэтажных офисах

Практические советы

• Перед монтажом проверьте соответствие ширины лотка - она должна попадать в диапазон 50–250 мм; слишком узкие или широкие лотки не будут надёжно фиксироваться
• Используйте только крепёж M8, рекомендованный производителем - другие размеры могут вызвать перекос или деформацию
• При использовании нескольких траверс для длинных трасс - интервал между точками крепления не должен превышать 1,5 м
• Проверяйте целостность цинкового покрытия после транспортировки - при наличии глубоких царапин заделайте их антикоррозийным составом
• Траверса для потолочной стойки L=500 КМ-профиль легко комбинируется с другими элементами системы - используйте её в связке с угловыми переходниками и кронштейнами для сложных маршрутов
