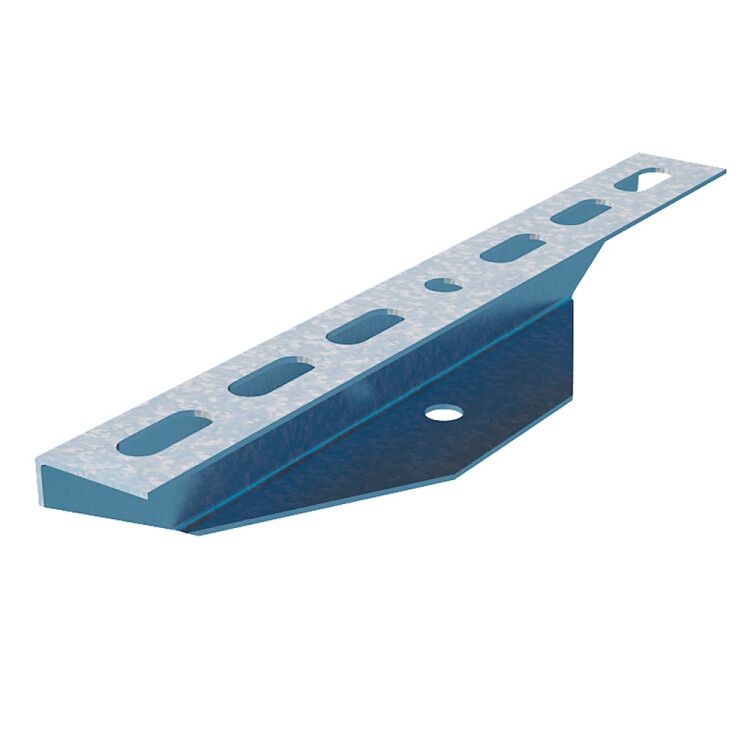

Траверса для шпильки 400 | TSM400 КМ-профиль LO1128

Траверса для шпильки 400 мм КМ-профиль, L400 КМ - это элемент крепления металлических лотков, предназначенный для подвеса кабельных трасс к потолочным или стеновым конструкциям с помощью шпилек. Выполнена из оцинкованной стали, обеспечивает долговечность и устойчивость к коррозии в условиях внутренней установки. Артикулы tsm400 и lo1128 соответствуют одному изделию.

Назначение и область применения

Траверса для шпильки 400 мм КМ-профиль, L400 КМ используется для фиксации металлических кабельных лотков шириной до 400 мм на вертикальных или горизонтальных поверхностях. Применяется в системах распределения силовых и слаботочных кабелей в помещениях: офисах, производственных цехах, телекоммуникационных пунктах, жилых зданиях. Подходит для монтажа на бетон, кирпич, металл и другие прочные основания.

Технические характеристики

• Длина: 400 мм
• Ширина лотка, совместимая: 50–400 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 2 мм
• Покрытие: гальваническое цинкование - защищает от коррозии
• Цвет: серый
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает работу при температуре от −40 C до +40 C, в помещениях с нормальной влажностью
• Огнестойкость: да - сохраняет целостность при воздействии открытого пламени в течение времени, необходимого для эвакуации

Совместимость и монтаж

Траверса для шпильки 400 мм КМ-профиль, L400 КМ имеет два круглых отверстия на концах для крепления к шпилькам M8–M10. Шпилька должна проходить через отверстия и фиксироваться гайками с шайбами. Для монтажа требуется сверление в несущей конструкции с шагом не более 1,5 м между точками крепления. Лоток к траверсе крепится болтами или хомутами, которые входят в комплект лотка, а не в комплект траверсы.

Рекомендуется использовать шпильки длиной не менее 120 мм с учетом толщины перекрытия, гайки и шайбы. Максимальный вес нагрузки - до 15 кг на одну траверсу при равномерном распределении.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению и ГОСТ Р 50571.5.52-2011 по электроустановкам. Огнестойкость подтверждена испытаниями на соответствие классу защиты при возгорании. Цинковое покрытие соответствует DIN EN ISO 1461.

Преимущества

• Высокая механическая прочность благодаря толщине 2 мм и качественному цинкованию
• Устойчивость к коррозии - особенно важна в помещениях с колебаниями влажности
• Готовая форма - не требует резки или доработки при стандартной установке
• Совместима со всеми типами лотков шириной до 400 мм, включая КМ-профиль и аналоги
• Не требует специального оборудования для монтажа - достаточно обычного инструмента

Ограничения применения

• Не предназначен для наружной установки - даже при исполнении УХЛ3 не выдерживает постоянного воздействия осадков и прямого солнечного света
• Не рекомендуется для использования в агрессивных средах: химических цехах, соляных хранилищах, морских портах
• Запрещено применять в качестве несущего элемента для тяжелых трубопроводов или оборудования - только для кабельных трасс
• Не следует использовать с шпильками меньшего диаметра, чем M8 - риск деформации отверстий

Примеры использования

• Подвес кабельных лотков в серверной комнате с двойными уровнями трасс
• Фиксация лотков вдоль потолка в административном здании для прокладки сети Ethernet и питания
• Монтаж в производственном цеху рядом с конвейерами - где нужна высокая надежность и доступ к кабелям
• Установка в подземных парковках - при условии отсутствия протечек воды и повышенной влажности

Практические советы

• Перед монтажом проверьте диаметр отверстий в траверсе - они рассчитаны под шпильки M8–M10; используйте только подходящую фурнитуру
• При установке нескольких траверс на одной линии - соблюдайте одинаковый уровень, чтобы лоток не провисал
• Если лоток длиннее 3 метров - добавьте дополнительную траверсу каждые 1,5 м
• При использовании в помещениях с частыми перепадами температуры - контролируйте состояние цинкового покрытия раз в год
• Артикулы tsm400 и lo1128 - это одно и то же изделие; различаются только номера поставщика, не влияют на функциональность
