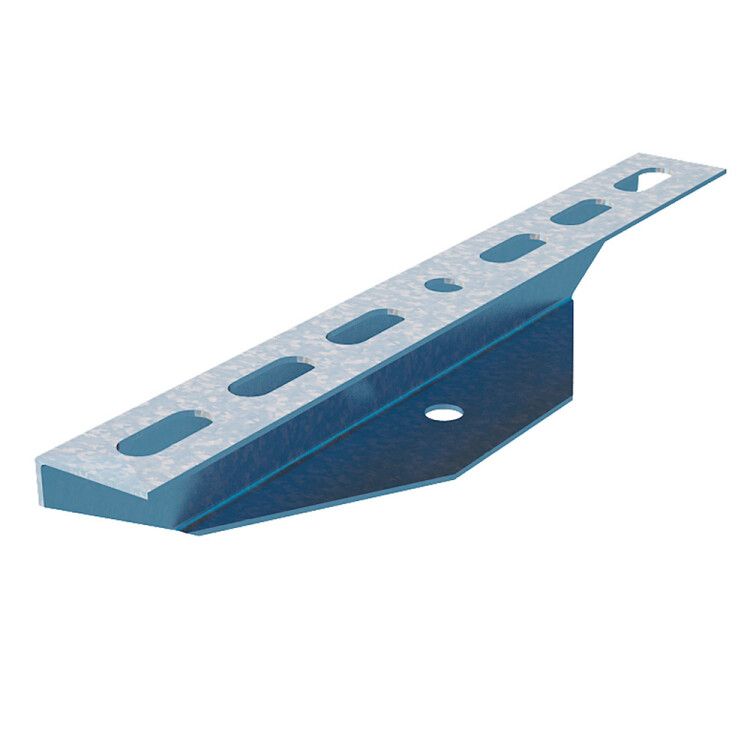

Траверса для шпильки L300 сталь 2мм TSM300 КМ LO1127 КМ-Профиль

Траверса для шпильки 300 мм, сталь 2 мм, КМ-профиль - это несущий элемент для крепления кабельных лотков к потолку или другим несущим конструкциям с помощью шпилек. Применяется в системах прокладки кабеля внутри зданий, особенно там, где важны прочность, огнестойкость и долговечность. Артикулы lo1127 и tsm300 соответствуют одному изделию из серии КМ-профиль.

Назначение и область применения

Траверса для шпильки 300 мм, сталь 2 мм, КМ-профиль используется для подвеса металлических кабельных лотков шириной от 50 до 300 мм. Элемент фиксируется на потолке или несущих конструкциях через шпильку, обеспечивая устойчивую и безопасную траекторию прокладки кабелей. Подходит для внутренней установки в помещениях с нормальной влажностью - офисах, производственных цехах, серверных, распределительных пунктах. Не предназначен для открытых площадок или агрессивных сред с высокой влажностью, химическими парами или соляными осадками.

Технические характеристики

• Длина: 300 мм
• Толщина материала: 2 мм
• Материал: сталь оцинкованная по технологии Сендзимира
• Покрытие: горячее цинкование - защищает от коррозии
• Ширина совместимого лотка: 50–300 мм
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает работу при температуре от −40 C до +40 C
• Огнестойкость: да - сохраняет целостность при воздействии открытого пламени
• Цвет: серый

Совместимость и монтаж

Траверса для шпильки 300 мм, сталь 2 мм, КМ-профиль рассчитана на крепление через стандартные метрические шпильки M8–M12. Отверстия в траверсе расположены с шагом, обеспечивающим равномерное распределение нагрузки. Для монтажа требуется сверло, гаечный ключ и анкерные крепления (не входят в комплект). Ширина лотка должна находиться в диапазоне 50–300 мм - более широкие лотки требуют дополнительных точек крепления. Установка выполняется перпендикулярно направлению лотка, чтобы избежать деформаций.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическим условиям исполнения У1/УХЛ1/УХЛ3. Огнестойкость подтверждает способность выдерживать воздействие огня без потери несущей функции. Цинковое покрытие соответствует стандартам на антикоррозийную защиту. Материал не содержит токсичных веществ, что позволяет использовать траверсу в жилых и общественных зонах.

Преимущества

• Высокая механическая прочность благодаря толщине 2 мм и качественной стали
• Защита от коррозии - цинковое покрытие Сендзимира служит дольше обычного холодного цинкования
• Огнестойкость повышает безопасность при аварийных ситуациях
• Серый цвет не выделяется на фоне других элементов системы кабельной трассы
• Готовая форма - не требует резки или доработки перед установкой

Ограничения применения

Не рекомендуется применять траверсу для шпильки 300 мм, сталь 2 мм, КМ-профиль в условиях повышенной влажности (например, в сырых подвалах, банях, на улице), в агрессивных средах (химические производства, морские порты) или при постоянном контакте с кислотами, щелочами. Также не предназначена для подвеса тяжелых нестандартных конструкций вне диапазона 50–300 мм. Нагрузка на одну точку крепления не должна превышать расчетные значения для шпильки M10/M12 - см. документацию на крепеж.

Примеры использования

• Подвес лотков с силовыми кабелями в административном здании
• Фиксация кабельных каналов в серверной комнате
• Монтаж трассы на потолке производственного участка с оборудованием
• Решение для прокладки кабелей в торговых центрах и школах

Практические советы

• Перед монтажом проверьте соответствие диаметра шпильки и отверстий в траверсе - лучше использовать M10 или M12
• При использовании нескольких траверс на одной трассе соблюдайте интервал между точками крепления - максимум 1,5 м для лотков шириной 200–300 мм
• Если лоток длиннее 3 м, добавьте промежуточные точки крепления - даже если они не указаны в проекте
• При работе в помещениях с частыми перепадами температуры (например, холодильные камеры) убедитесь, что климатическое исполнение УХЛ3 подходит для ваших условий
• Не используйте траверсу как самостоятельную несущую балку - она лишь подвешивает лоток, а не воспринимает вес всей конструкции
