Поворотная рукоятка DH3-S,TS630 | 83111173801 Lsis

Поворотная рукоятка DH3-S TS630 от LS Electric - механический элемент управления для выключателей, обеспечивающий безопасный и удобный переключательный режим с возможностью блокировки. Применяется в силовых шкафах и распределительных устройствах, где требуется физический контроль состояния оборудования.

Назначение и область применения

Поворотная рукоятка DH3-S TS630 предназначена для ручного управления выключателями среднего напряжения, особенно в коммутационных ячейках и силовых шкафах. Она позволяет переводить оборудование в рабочее, отключенное или заземленное положение. Устанавливается на дверях щитов - как в стандартном, так и в выносном варианте. Подходит для промышленных объектов: энергообъектов, заводских линий, трансформаторных подстанций.

Технические характеристики

• Тип: поворотная рукоятка
• Оснащение: наличие оси - да, обеспечивает жесткую передачу крутящего момента
• Исполнение: левое (L), правое (R), центральное (S) - выбирается по направлению открывания двери шкафа
• Стандартная комплектация: встроенный замок для блокировки двери шкафа в отключенном состоянии
• Дополнительно: возможно заказать замок для фиксации самой рукоятки в отключенном положении (по запросу)

Совместимость и монтаж

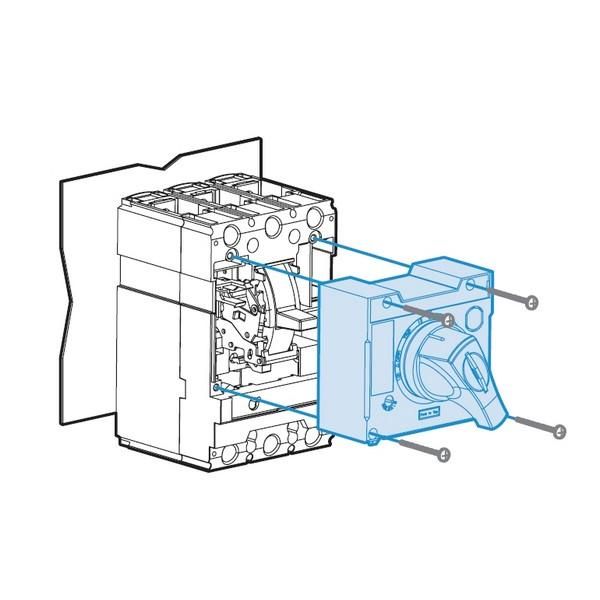

Поворотная рукоятка DH3-S TS630 совместима с выключателями серии DH3-S от LS Electric и аналогичными моделями, имеющими соответствующий механизм привода. Монтаж выполняется через фланец на двери шкафа. Для установки необходимо учитывать тип исполнения (L/R/S), чтобы рукоятка свободно проворачивалась без задевания за корпус или другие элементы. Выносной вариант применяется, когда доступ к механизму затруднён - рукоятка выводится на внешнюю поверхность двери.

Безопасность и стандарты

Замок, входящий в базовую комплектацию, предотвращает случайное включение оборудования при обслуживании - соответствует принципам электробезопасности IEC 62271. Блокировка двери шкафа исключает доступ к токоведущим частям до полного отключения питания. Дополнительный замок для рукоятки усиливает систему LOTO (Lock Out Tag Out).

Преимущества

• Жесткая ось обеспечивает точную передачу усилия без люфтов
• Универсальные исполнения (L/R/S) позволяют адаптировать рукоятку под любую конфигурацию шкафа
• Встроенная блокировка двери снижает риск человеческой ошибки
• Выносное исполнение улучшает эргономику при работе в ограниченном пространстве
• Поддержка дополнительного замка - гибкость для требований безопасности предприятия

Ограничения применения

Поворотная рукоятка DH3-S TS630 не предназначена для автоматического управления - только ручное воздействие. Не работает с выключателями других серий, кроме DH3-S и точно совместимых. Не рекомендуется использовать в условиях постоянного воздействия воды, масла или агрессивных химических веществ - материал рукоятки не рассчитан на взрывоопасные или высококоррозионные среды.

Примеры использования

• Управление выключателем в КРУ 6–10 кВ на подстанции
• Переключение между рабочим и ремонтным режимом в цеховом щите
• Фиксация в отключенном состоянии при плановых работах на линии
• Установка на выносной панели для операторского доступа вне основного шкафа

Практические советы

• Выбирая между L, R или S-исполнением, проверьте направление открывания двери шкафа - рукоятка должна легко проворачиваться без препятствий
• Если требуется повышенная безопасность - обязательно укажите необходимость дополнительного замка при заказе
• Не используйте рукоятку DH3-S TS630 как рычаг для увеличения усилия - это может повредить внутренний механизм выключателя
• Проверяйте целостность замка перед каждым вводом в работу - он является ключевым элементом защиты
• Артикул 83111173801 соответствует именно этой модели - сверьтесь с ним при закупке, чтобы избежать несовместимости
