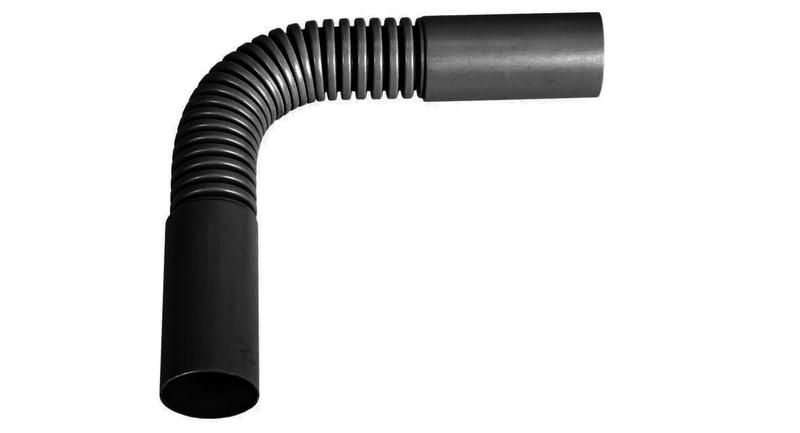

Поворот гибкий гофрированный для трубы 20 мм черный (1 уп - шт.) П01420Ч TYCO

Поворот гибкий гофрированный труба-труба 20 мм черный от бренда Рувинил - это компактный поворотный элемент для защиты и организации проводов и кабелей в местах с ограниченным пространством. Артикул п01420ч подходит для монтажа в автоматизированных системах, станках и распределительных щитах.

Назначение и область применения

Элемент предназначен для создания изгибов в кабельной трассе без использования нескольких соединителей. Подходит там, где требуется изменить направление кабеля на 90° с минимальным радиусом поворота. Часто используется в электрооборудовании, промышленных автоматах, конвейерах, робототехнике и внутри щитов управления.

Технические характеристики

• Внутренний диаметр: 20 мм - позволяет протянуть кабели до 20 мм в диаметре
• Материал: гофрированная полиэтиленовая труба - устойчив к механическим нагрузкам и химическим воздействиям
• Цвет: черный - маскирует загрязнения, подходит для промышленной среды
• Форма: жестко зафиксированный поворот на 90° - обеспечивает предсказуемую траекторию прокладки
• Гибкость: сохраняет форму после установки, но допускает легкую коррекцию при монтаже

Совместимость и монтаж

Поворот гибкий гофрированный труба-труба 20 мм черный совместим с любыми гофрированными трубами внутренним диаметром 20 мм. Монтируется путём вставки концов труб в фланцевые части поворота. Крепится хомутами или через зажимы на поверхности. Учитывайте посадочный диаметр - он соответствует стандартному 20 мм, поэтому не требует адаптеров.

Преимущества

• Устраняет необходимость в двух отдельных участках трубы и угловом переходнике - снижает число соединений
• Сохраняет целостность кабельного канала - меньше точек входа пыли и влаги
• Легко монтируется даже в плотном пространстве благодаря жёсткой форме
• Не деформируется при нормальных условиях эксплуатации

Ограничения применения

• Не предназначена для постоянного изгиба - не заменяет гибкий шланг
• Не рассчитана на высокие температуры выше +80C
• Не рекомендовано применение в открытых наружных сетях без дополнительной защиты от УФ-лучей
• Не поддерживает давление - только для защиты кабелей, не для воздуха/жидкостей

Примеры использования

• Подключение датчиков на промышленном роботе - поворот позволяет вывести кабель из корпуса под нужным углом
• Прокладка кабелей в щите управления - экономит место между вертикальными и горизонтальными дорожками
• Обход препятствий на конвейере - вместо сложной системы муфт используется один элемент

Практические советы

• Перед монтажом проверьте, что внешние кабели помещаются в 20 мм - перегрузка вызывает деформацию
• Используйте термоусадочные или пластиковые хомуты для надёжной фиксации на раме
• При использовании в пыльных помещениях комбинируйте с герметичными вводами на концах
• Артикул п01420ч можно использовать как запасную часть - он стандартизирован и легко заменяем
