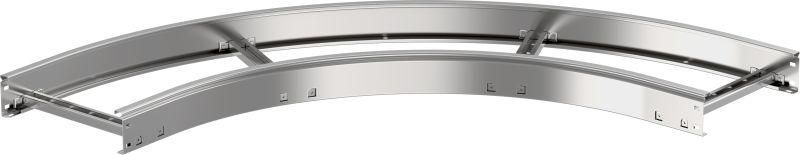

Поворот лестничный LESTA 90град 100х300мм R600 | CPG05-4-90-100-300 IEK

Поворот лестничный 90 градусов 100х300 мм R600 от IEK (ИЭК) - элемент кабельной трассы серии LESTA, предназначенный для плавного изменения направления кабелей на 90° в горизонтальной плоскости с радиусом 600 мм. Подходит для прокладки силовых и слаботочных сетей в промышленных помещениях, на объектах с высокой нагрузкой.

Назначение и область применения

Поворот лестничный 90 градусов 100х300 мм R600 используется для организации поворота кабельной трассы без перегибов и ущемления проводов. Применяется там, где требуется изменить направление трассы под углом 90° - например, при переходе между этажами, вокруг колонн, вдоль стен или в углах помещений. Особенно эффективен в местах с ограниченным пространством, где нельзя использовать несколько прямых участков.

Технические характеристики

• Угол поворота: 90° - обеспечивает четкий и безопасный изгиб трассы
• Внутренний радиус: 600 мм - позволяет прокладывать кабели с минимальным допустимым радиусом изгиба, исключает повреждение изоляции
• Высота: 100 мм - соответствует стандартной глубине лестничных кабельных лотков
• Ширина: 300 мм - рассчитана на компактную, но достаточную пропускную способность
• Материал: сталь холоднокатаная рулонная - прочная, жесткая, устойчивая к деформации
• Покрытие: оцинковано по методу Сендзимира (ГОСТ 14918-2020) - равномерное цинковое покрытие, защищающее от коррозии даже при механическом воздействии
• Цвет: серый - совместим с другими элементами серии LESTA
• Срок службы: 20 лет - при соблюдении условий эксплуатации в закрытых помещениях
• Перфорированная боковая стенка - удобна для фиксации кабелей хомутиками и креплением к стенам
• Перфорация в основании - позволяет крепить поворот к полу или потолку через болты, шпильки или анкеры
• Интегрированный соединитель - не требует дополнительных деталей для стыковки с прямыми участками
• Широкодиапазонное и усиленное исполнение - поддерживает большие нагрузки и широкий спектр типов кабелей
• Направление изменения: горизонтальное - предназначен только для поворотов в одной плоскости, не для вертикальных переходов

Совместимость и монтаж

Поворот лестничный 90 градусов 100х300 мм R600 совместим с лотками серии LESTA от IEK того же типа и размера. Соединяется напрямую с прямыми участками без адаптеров благодаря интегрированному замку. Монтаж выполняется на опоры, кронштейны или непосредственно к поверхности с помощью крепежа через перфорацию. Для надежности рекомендуется использовать самонарезающие винты или анкера с шагом не более 800 мм. Убедитесь, что внутренний радиус 600 мм соответствует требованиям кабеля - особенно для многожильных и толстостенных проводов.

Безопасность и стандарты

Произведен из стали по ГОСТ 14918-2020, что гарантирует соответствие нормам по коррозионной стойкости. Оцинкование по методу Сендзимира обеспечивает долговечность в условиях повышенной влажности. Элемент не предназначен для открытого монтажа на улице или в агрессивных средах (например, химических производствах). Нагрузка на кабели должна соответствовать допустимым значениям для лотков серии LESTA - не превышать максимальную заполненность 40–50% от объема.

Преимущества

• Равномерное цинковое покрытие снижает риск коррозии даже после резки или сверления
• Интегрированный соединитель экономит время монтажа и исключает утечки контакта
• Перфорация по всей площади упрощает крепление и распределение нагрузки
• Усиленное исполнение выдерживает значительные весовые нагрузки от кабельных пучков
• Серый цвет и единый дизайн позволяют легко интегрировать в существующие системы LESTA

Ограничения применения

• Не применяется для вертикальных поворотов - только для горизонтальных перемещений
• Не подходит для установки в зонах с постоянным воздействием воды, паром или агрессивными химикатами
• Не рекомендуется для кабелей с минимальным радиусом изгиба менее 600 мм - возможны повреждения изоляции
• Не является герметичным элементом - не используйте в взрывоопасных или IP65+ зонах без дополнительной защиты

Примеры использования

• Прокладка кабелей от щита управления до станка, когда трасса проходит вдоль стены и нужен поворот в угол
• Обход колонны в производственном цехе - вместо двух прямых лотков с двумя соединениями
• Переход между уровнями в многоэтажном здании, где кабельная трасса меняет направление перед входом в шахту
• Формирование маршрута для слаботочных систем (сети, CCTV, сигнализации) в серверных комнатах

Практические советы

• Проверьте внутренний радиус 600 мм перед заказом - он должен быть больше или равен минимальному радиусу изгиба вашего кабеля
• При использовании в длинных трассах сочетайте с прямыми участками одинаковой ширины - 300 мм - чтобы избежать перегрузки на стыках
• При монтаже на металлические конструкции используйте медные шайбы для предотвращения электрохимической коррозии
• Не забудьте про заземление: если трасса выполнена из стали, обязательно проведите заземляющий проводник по всему контуру
• При необходимости можно резать поворот по перфорации - но только в крайних случаях, так как это снижает жесткость
