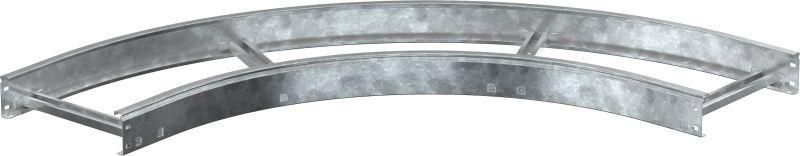

Поворот лестничный LESTA 90град 100х300мм R600 HDZ | CPG05-4-90-100-300-HDZ IEK

Поворот лестничный 90 град. 100х300мм R600 HDZ от IEK (ИЭК) - элемент кабельной трассы серии LESTA, предназначенный для изменения направления кабельных путей на 90 градусов в горизонтальной плоскости с радиусом 600 мм. Подходит для прокладки силовых и слаботочных кабелей в промышленных и коммерческих объектах.

Назначение и область применения

Поворот лестничный 90 град. 100х300мм R600 HDZ используется для плавного перехода кабельной трассы между участками, расположенными перпендикулярно друг другу. Применяется в системах кабельных лотков там, где требуется сохранить минимальную допустимую радиусную нагрузку на кабели - например, при прокладке вдоль стен, вокруг колонн, в машинных залах, на производствах с высокой плотностью кабельных сетей.

Технические характеристики

• Угол поворота: 90°
• Внутренний радиус: 600 мм - обеспечивает безопасный изгиб кабелей без повреждения изоляции
• Высота: 100 мм - соответствует стандартным лоткам серии LESTA
• Ширина: 300 мм - позволяет прокладывать до 15–20 кабелей среднего сечения (до 16 мм2 каждый)
• Материал: сталь холоднокатаная рулонная - прочная, устойчивая к деформации
• Покрытие: горячий цинк по ГОСТ 9.307-89 - защищает от коррозии даже в агрессивных средах
• Цвет: серый - совпадает с цветовой гаммой всей серии LESTA
• Перфорация: боковые стенки и основание - обеспечивают вентиляцию и возможность фиксации болтами через perforation
• Срок службы: 20 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Поворот лестничный 90 град. 100х300мм R600 HDZ совместим с лотками серии LESTA от IEK того же типа и размера. Интегрированный соединитель позволяет легко стыковать его с прямыми участками без дополнительных крепежных деталей. Монтаж выполняется на опорные конструкции с помощью болтов через перфорацию в основании. Для надежной фиксации рекомендуется использовать анкерные болты M8–M10, особенно при вертикальной установке или в условиях вибраций.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ 9.307-89 по антикоррозийному покрытию. Конструкция исключает острые кромки, снижая риск повреждения кабелей при прокладке. Соответствует нормам безопасности для промышленных кабельных систем - не выделяет токсичных веществ, не проводит ток, не нагревается при нормальных режимах работы.

Преимущества

• Радиус 600 мм - минимизирует механическое напряжение на жилы кабелей, особенно важен для многожильных и чувствительных к изгибу проводов
• Горячее цинкование - увеличивает срок службы в помещениях с повышенной влажностью, на открытых площадках, в подземных каналах
• Перфорированные стенки - позволяют дополнительно закрепить трассу, пропустить кабели через боковые отверстия или организовать точечный доступ
• Интегрированный соединитель - экономит время монтажа, исключает необходимость в дополнительных муфтах
• Широкодиапазонное исполнение - поддерживает комплектацию с другими элементами трассы, включая удлинители и ответвления

Ограничения применения

• Не предназначен для вертикальных поворотов - применяется только в горизонтальной плоскости
• Не рассчитан на механические нагрузки сверх штатных - запрещено использовать как несущую платформу или опору для оборудования
• Не подходит для кабелей с внешним диаметром более 35 мм - возможны трудности с протяжкой
• Запрещена эксплуатация при температуре ниже –40 C - материал теряет пластичность, возрастает риск хрупкого разрушения

Примеры использования

• Прокладка кабелей в производственных цехах - поворот вокруг технологических станков
• Обход колонн в офисных и административных зданиях
• Подключение кабельных трасс к распределительным щитам, расположенным под углом
• Системы автоматизации на конвейерах - где необходимо изменить направление трассы без сжатия кабелей

Практические советы

• Перед монтажом проверьте внутренний радиус - он должен соответствовать минимальному радиусу изгиба всех кабелей в трассе
• При использовании в сырых местах (например, в подвале) обязательно используйте герметики на стыках с прямыми участками
• Фиксируйте поворот через каждые 80–100 см - особенно если трасса длинная или проходит по вибрирующим поверхностям
• Не забудьте оставить свободный доступ к перфорированным отверстиям - они нужны для будущего обслуживания и замены кабелей
• Поворот лестничный 90 град. 100х300мм R600 HDZ от IEK лучше заказывать в комплекте с прямыми лотками той же серии - гарантируется идеальная совместимость и единый вид системы
