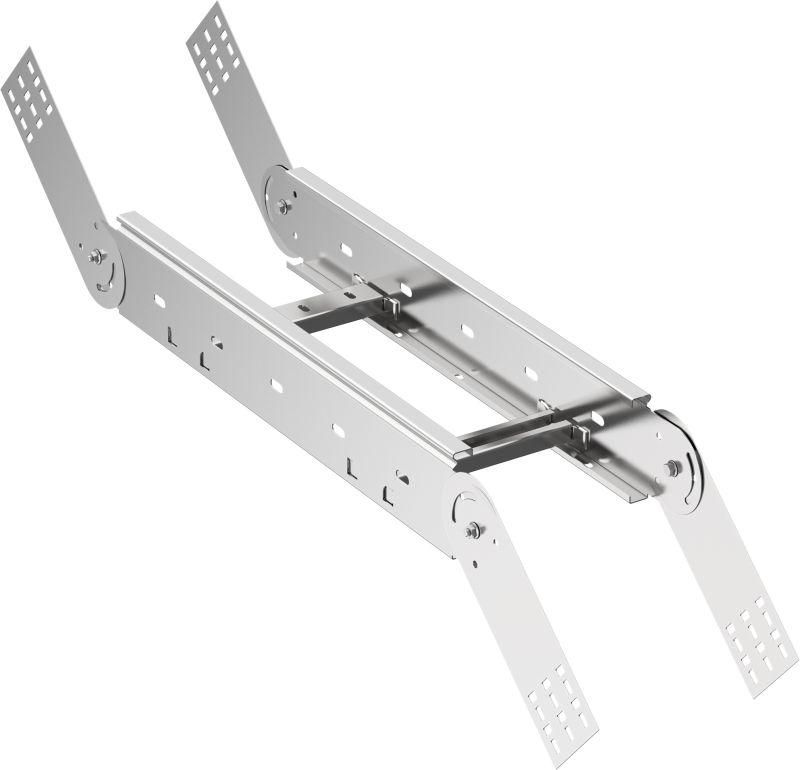

Поворот вертикальный шарнирный лестн. 100х300мм LESTA IEK CPV06-4-100-300

Поворот вертикальный шарнирный лестничный 100х300мм от IEK (ИЭК) — это элемент кабельного лотка, предназначенный для изменения направления трассы в вертикаальной плоскости с возможностью регулировки угла поворота. Артикул cpv06-4-100-300 из серии LESTA подходит для прокладки кабелей на объектах с жесткими требованиями к надежности и огнестойкости.

Назначение и область применения

Поворот вертикальный шарнирный лестничный 100х300мм используется для перехода кабельной трассы с горизонтального участка на вертикальный — например, при выводе кабелей с этажа на этаж, через перекрытия или вдоль стен. Шарнирное устройство позволяет изменять угол установки в пределах допустимых значений, что упрощает адаптацию под реальные условия монтажа. Применяется в системах распределения электроэнергии на промышленных объектах, в офисных зданиях, на транспорте и в энергообъектах.

Технические характеристики

• Габариты: высота 100 мм, ширина 300 мм — соответствует стандартным размерам лотков серии LESTA
• Материал: сталь оцинкованная — обеспечивает коррозионную стойкость без дополнительного покрытия
• Покрытие: цинк — равномерное антикоррозийное слоем, устойчиво к механическому воздействию
• Тип ступени: плоский профиль — удобен для фиксации кабелей и крепления хомутов
• Тип бокового профиля: открытый — позволяет легко доступ к кабелям при обслуживании
• Исполнение: с интегрированным соединителем — исключает необходимость дополнительных крепежных элементов при стыковке с другими секциями
• Огнестойкость: да — сохраняет целостность при температуре до 950 °C в течение 90 минут (соответствует классу реакции на огонь A1)
• Срок службы: 20 лет — при соблюдении условий эксплуатации в закрытых помещениях и защищенных зонах
• Цвет: светло-серый — совпадает с цветовой гаммой всей серии LESTA

Совместимость и монтаж

Поворот вертикальный шарнирный лестничный 100х300мм совместим с лотками серии LESTA других типов: прямыми, угловыми и переходными. Интегрированный соединитель позволяет быстро закрепить его к смежным секциям без болтов — достаточно защелкнуть и затянуть фиксирующие винты. Монтаж выполняется на несущих конструкциях с шагом крепления не более 1,5 метра. Учитывайте посадочные размеры: ширина 300 мм требует свободного места вокруг для установки и последующего обслуживания.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50571.5.52 и ТР ЕАЭС 037/2016. Огнестойкость подтверждена испытаниями в сертифицированных лабораториях. Материал не выделяет токсичных веществ при нагреве. Подходит для использования в местах с повышенными требованиями к пожарной безопасности — кабельные шахты, подвалы, технические этажи.

Преимущества

• Регулируемый угол поворота — позволяет точно выставить нужный наклон без замены детали
• Шарнирное крепление — снижает нагрузку на кабели при деформациях конструкций
• Интегрированный соединитель — экономит время монтажа и минимизирует риск плохого контакта
• Оцинкованная сталь — долговечность без необходимости окраски или ремонта
• Открытый профиль — упрощает проверку состояния кабелей и быстрый ремонт

Ограничения применения

Не предназначен для использования вне помещений без дополнительной защиты от осадков и прямого UV-излучения. Не рекомендуется применять в средах с постоянным воздействием агрессивных химических веществ (например, кислот, щелочей). Нагрузка на кабели внутри должна соответствовать нормам заполнения лотка — не более 40–50% от объема, чтобы не нарушать теплоотвод и не перегружать механизм поворота.

Примеры использования

• Переход кабелей между этажами в многоэтажном офисном здании
• Подключение силовых линий к оборудованию на втором уровне технологической площадки
• Прокладка кабелей вдоль лестничных клеток с изменением направления на каждом этаже
• Обустройство кабельных трасс в подземных парковках и технических подпольях

Практические советы

• Перед монтажом проверьте соответствие ширины 300 мм другим элементам системы — особенно при использовании лотков сторонних производителей
• При установке в местах с вибрацией (например, рядом с насосами) используйте дополнительные демпферы
• Не перегружайте поворот большим количеством тяжелых кабелей — это может вызвать провисание или деформацию шарнира
• При длительной эксплуатации периодически проверяйте состояние цинкового покрытия — при появлении белого налета (белой ржавчины) протрите поверхность сухой тканью
• Для удобства сборки используйте комплектующие IEK серии LESTA — они гарантированно совместимы по форме и размерам
