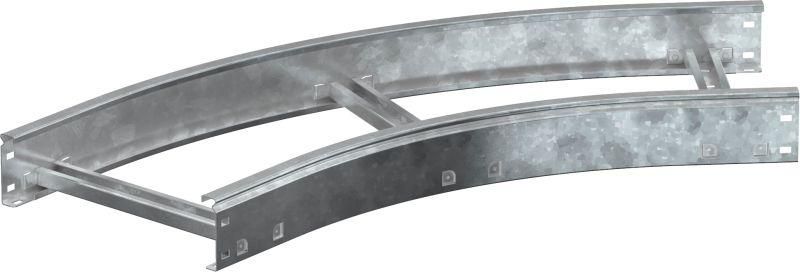

Поворот лестничный LESTA 45град 100х300мм R600 HDZ | CPG05-4-45-100-300-HDZ IEK

Поворот лестничный 45 град. 100х300мм R600 HDZ от IEK (ИЭК) - элемент кабельной трассы серии LESTA, предназначенный для плавного изменения направления кабелей на 45° в горизонтальной плоскости с радиусом 600 мм. Подходит для прокладки силовых и слаботочных сетей в промышленных и коммерческих объектах.

Назначение и область применения

Поворот лестничный 45 град. 100х300мм R600 HDZ используется для организации поворотов кабельной трассы в горизонтальной плоскости без резких изгибов, что снижает механическую нагрузку на провода и кабели. Применяется в системах кабельных лотков на производствах, в офисах, на транспорте, в энергообъектах - там, где требуется изменить направление трассы под углом 45° с соблюдением минимального радиуса изгиба.

Технические характеристики

• Угол поворота: 45° - обеспечивает плавный переход между прямыми участками трассы
• Внутренний радиус: 600 мм - соответствует требованиям к минимальному радиусу изгиба для большинства кабелей
• Высота: 100 мм - определяет глубину лотка, совместима с типовыми кабельными лотками
• Ширина: 300 мм - позволяет прокладывать до 10–15 кабелей среднего сечения (зависит от типа и количества жил)
• Материал: сталь холоднокатаная - прочная, устойчивая к деформации
• Покрытие: горячий цинк (по ГОСТ 9.307-89) - защищает от коррозии в агрессивных средах
• Исполнение: с интегрированным соединителем - не требует дополнительных крепежных элементов при стыковке с другими участками
• Перфорация: боковые стенки и основание - обеспечивают вентиляцию, легкий доступ к кабелям и возможность фиксации кронштейнами
• Усиленное исполнение - повышенная жесткость конструкции для нагрузок и вибраций
• Срок службы: 20 лет - при условии соблюдения условий эксплуатации
• Цвет: серый - стандартный цвет оцинкованной стали, не требует окраски

Совместимость и монтаж

Поворот лестничный 45 град. 100х300мм R600 HDZ совместим с лотками серии LESTA от IEK, имеющими аналогичную высоту (100 мм) и шаг перфорации. Интегрированный соединитель позволяет легко закрепить его к прямому участку лотка без дополнительных болтов или хомутов - достаточно выровнять и зафиксировать саморезами через перфорацию. Монтаж выполняется на несущих конструкциях с помощью кронштейнов или прямых креплений. Учитывайте посадочные размеры: ширина 300 мм требует свободного места для установки и обслуживания.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 9.307-89 (защитное цинковое покрытие) и соответствует требованиям к пожарной безопасности для кабельных систем. Горячее цинкование предотвращает образование ржавчины даже при повышенной влажности. Перфорированные стенки позволяют контролировать температурный режим внутри трассы, снижая риск перегрева кабелей.

Преимущества

• Интегрированный соединитель ускоряет сборку и исключает необходимость в дополнительных деталях
• Горячее цинкование гарантирует долговечность в условиях сырости, пыли, химических паров
• Усиленная конструкция выдерживает механические воздействия и вибрации на производстве
• Перфорация в основании и боках упрощает крепление, диагностику и модификацию трассы
• Радиус 600 мм соответствует нормам для кабелей с большим сечением - не повреждает изоляцию

Ограничения применения

• Не предназначен для вертикальных поворотов - только для горизонтальных трасс
• Не рекомендован для использования в зонах с постоянным контактом с открытым огнем или высокой температурой (>100C)
• Не следует применять в качестве несущего элемента для тяжелых трубопроводов или оборудования
• При использовании в помещениях с агрессивными химическими средами (например, кислоты, щелочи) необходимо дополнительно проверить совместимость покрытия

Примеры использования

• Обход колонн и технологического оборудования на заводе
• Поворот трассы вокруг дверных проемов в административном здании
• Смена направления кабельной сети в машинном зале с плотной компоновкой
• Подключение кабелей от распределительного щита к оборудованию, расположенному под углом

Практические советы

• Перед монтажом проверьте соответствие внутреннего радиуса (600 мм) минимальному допустимому радиусу изгиба ваших кабелей - особенно для многожильных и экранированных
• При необходимости увеличения жесткости используйте дополнительные крепления через перфорацию каждые 500–800 мм
• Не затягивайте крепеж слишком сильно - это может деформировать перфорированные стенки
• Для удобства прокладки кабелей можно использовать направляющие ролики или пластиковые вставки в зоне поворота
• При замене старого лотка - выбирайте этот поворот как точную замену, так как он полностью совместим с продукцией IEK серии LESTA
