Поворот на 45 гр. 80х400 - CLP3P-080-400 IEK

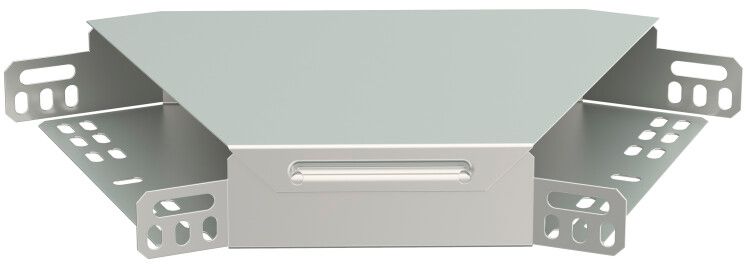

Поворот 45 градусов 80х400мм от IEK (ИЭК), артикул clp3p-080-400, предназначен для изменения направления кабельной трассы на 45° в горизонтальной плоскости. Изделие выполнено из оцинкованной стали с долговечным покрытием и оснащено крышкой - подходит для прокладки силовых и управляющих кабелей в промышленных условиях.

Назначение и область применения

Поворот 45 градусов 80х400мм используется для плавного перехода кабельной трассы между участками, расположенными под углом 45°. Применяется в системах кабельных лотков для прокладки проводов и кабелей в помещениях и на открытых площадках - например, на заводах, в распределительных пунктах, на транспорте, в энергообъектах. Подходит для горизонтальных маршрутов, где требуется изменить направление без резких изгибов.

Технические характеристики

• Угол поворота: 45°
• Высота: 80 мм
• Ширина: 400 мм
• Внутренний радиус: 300 мм - обеспечивает безопасный изгиб кабелей без повреждения изоляции
• Материал: сталь оцинкованная по методу Сендзимира - защитный слой цинка 10–20 мкм
• Толщина стенки: 1 мм
• Покрытие: оцинковано по методу Сендзимира - высокая коррозионная стойкость
• Цвет: серый
• Диапазон рабочих температур: от –60 C до +60 C
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Тип крепления: болтовое - фиксируется к основному лотку через предварительно подготовленные отверстия
• Наличие крышки: да - защищает кабели от внешних воздействий и позволяет легко открывать для обслуживания
• Нормативный документ: ГОСТ 14918-80

Совместимость и монтаж

Поворот 45 градусов 80х400мм совместим с другими элементами серии ESCA от IEK, имеющими аналогичную высоту (80 мм) и тип крепления. Монтаж выполняется с помощью болтов, которые затягиваются через отверстия в боковых стенках. Крышка крепится на защелках или болтах - зависит от модели базового лотка. Убедитесь, что внутренний радиус 300 мм соответствует минимально допустимому радиусу изгиба используемых кабелей - особенно важен для многожильных и крупногабаритных проводов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14918-80, регламентирующим конструкцию и исполнение металлических кабельных лотков. Оцинкованное покрытие по методу Сендзимира гарантирует длительную защиту от коррозии даже в агрессивных средах. Температурный диапазон –60…+60 C позволяет использовать изделие в холодных регионах и в помещениях с перепадами температур.

Преимущества

• Интегрированный соединитель исключает необходимость дополнительных фланцев или адаптеров
• Крышка снижает риск попадания пыли, влаги и механических повреждений на кабели
• Оцинкование по методу Сендзимира обеспечивает равномерное и прочное покрытие - выше, чем при обычном горячем цинковании
• Стандартные размеры позволяют легко заменить или дополнить существующую трассу
• Долгий срок службы - до 20 лет - снижает частоту замены и расходы на обслуживание

Ограничения применения

• Не предназначена для вертикальных поворотов - только для горизонтальных участков трассы
• Не рекомендуется применять с кабелями, требующими радиуса изгиба менее 300 мм - возможны повреждения жил
• Не является герметичным устройством - не подходит для помещений с постоянным контактом с водой или химически активными средами без дополнительной защиты
• Требует точного выравнивания при установке - перекосы могут вызвать нагрузку на кабели и ослабление креплений

Примеры использования

• Переход кабельной трассы в промышленном цеху вокруг колонны или оборудования
• Обход препятствий на технологической линии - трубопроводов, механизмов, дверных проёмов
• Подключение распределительных щитов, расположенных под углом к основной трассе
• Прокладка кабелей в холодильных камерах и на открытых эстакадах благодаря широкому температурному диапазону

Практические советы

• При заказе проверьте соответствие ширины (400 мм) и высоты (80 мм) другим элементам вашей системы - все детали должны быть одной серии (например, ESCA)
• Перед монтажом убедитесь, что кабели внутри не перегружены - плотность заполнения не должна превышать 40–50% от свободного объема
• Затягивайте болты равномерно, чтобы избежать деформации корпуса
• При использовании в сырых местах дополнительно смажьте болтовые соединения антикоррозийной смазкой
• Артикул clp3p-080-400 - это именно поворот 45 градусов 80х400мм; не путайте с другими углами (30°, 60°) или размерами - они не взаимозаменяемы
