Поворот на 45 град. вертикальный внутренний 80х300 | CLP3V-080-300 IEK

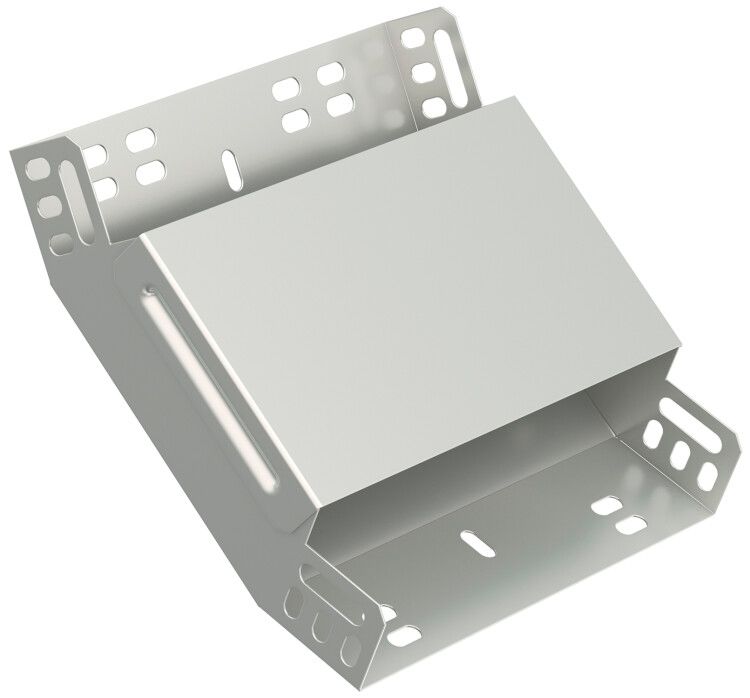

Поворот вертикальный внутренний 45 градусов 80x300 от IEK (ИЭК), артикул clp3v-080-300, предназначен для изменения направления кабельной трассы внутри помещения под углом 45°, обеспечивая плавный переход между участками лотка. Этот элемент входит в серию ESCA и совместим с другими компонентами системы металлических кабельных лотков.

Назначение и область применения

Поворот вертикальный внутренний 45 градусов 80x300 используется для организации вертикальных поворотов кабельных трасс в системах кабельных лотков. Применяется там, где требуется изменить направление проводки под острым углом без резких перегибов - например, при проходе через перекрытия, этажи или вокруг колонн. Подходит для прокладки силовых, управляющих и слаботочных кабелей в промышленных зданиях, офисах, объектах ЖКХ и энергетике.

Технические характеристики

• Угол поворота: 45° - позволяет выполнить плавный поворот без нарушения целостности кабелей
• Высота: 80 мм - соответствует стандартным высотам лотков серии ESCA
• Ширина: 300 мм - определяет вместимость кабелей; совместим с лотками аналогичной ширины
• Внутренний радиус: 300 мм - гарантирует минимально допустимый радиус изгиба для кабелей, предотвращает их повреждение
• Материал: сталь оцинкованная толщиной 1 мм - прочная, устойчивая к деформациям
• Покрытие: оцинковано по методу Сендзимира - равномерный слой цинка 10–20 мкм, защищающий от коррозии
• Цвет: серый - унифицированный внешний вид с другими элементами серии ESCA
• Диапазон рабочих температур: от –60 до +60 C - работает в условиях холодных складов и жарких помещений
• Срок службы: 20 лет - рассчитан на длительную эксплуатацию без замены
• Исполнение: с интегрированным соединителем - не требует дополнительных фланцев или болтовых соединителей при стыковке
• Наличие крышки: да - обеспечивает защиту кабелей от пыли, механических воздействий и случайного доступа
• Тип крепления: болтовое - надёжное крепление к основному лотку через отверстия
• Нормативный документ: ГОСТ 14918-80 - соответствие требованиям к металлическим кабельным лоткам

Совместимость и монтаж

Поворот вертикальный внутренний 45 градусов 80x300 совместим с лотками серии ESCA от IEK шириной 300 мм и высотой 80 мм. Монтаж выполняется с помощью болтов, которые затягиваются через предварительно просверленные отверстия в боковых стенках. Интегрированный соединитель исключает необходимость установки отдельных стыковых планок - снижает время сборки и количество деталей. Крышка крепится на защёлки и легко снимается для обслуживания кабелей. Убедитесь, что посадочные поверхности лотка и поворота совпадают по форме и размеру - расхождение даже на 1–2 мм может вызвать перекос и нагрузку на кабели.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80, который регламентирует требования к металлическим кабельным лоткам. Оцинкование по методу Сендзимира обеспечивает долговечную антикоррозийную защиту, что важно для безопасной работы в средах с повышенной влажностью или химическими испарениями. Температурный диапазон –60…+60 C позволяет применять поворот в неотапливаемых помещениях, на открытых площадках и в холодильных камерах. Наличие крышки дополнительно защищает от попадания сторонних предметов и снижает риск поражения электрическим током при случайном контакте.

Преимущества

• Интегрированный соединитель упрощает монтаж и исключает утечки кабелей в месте стыка
• Оцинкование по методу Сендзимира обеспечивает лучшую адгезию покрытия и долговечность по сравнению с обычным цинкованием
• Крышка плотно закрывается и не требует дополнительных креплений - экономит время при обслуживании
• Соответствие ГОСТ 14918-80 гарантирует совместимость с продукцией других производителей, соблюдающих этот стандарт
• Срок службы 20 лет делает изделие экономически выгодным - не требует частой замены

Ограничения применения

• Не предназначена для наружной установки без защиты от осадков - хотя материал устойчив к коррозии, открытое расположение под дождём может привести к скоплению воды внутри лотка
• Не рекомендуется использовать для кабелей с большим наружным диаметром, превышающим радиус изгиба 300 мм - возможны повреждения изоляции
• Подходит только для лотков шириной 300 мм и высотой 80 мм - несовместим с другими размерами без адаптеров
• Не является герметичным решением - не применяется в взрывоопасных зонах или местах с постоянным воздействием жидкости

Примеры использования

• Переход кабельной трассы с первого этажа на второй через технологический канал
• Обход колонны в производственном цехе при прокладке питания оборудования
• Сборка вертикального стояка в серверной комнате с последующим выводом кабелей вниз
• Прокладка сигнализационных кабелей в многоэтажном административном здании

Практические советы

• Перед монтажом проверьте, чтобы все кабели в лотке имели достаточный запас длины - при повороте они должны свободно следовать по радиусу 300 мм
• Затягивайте болты равномерно, не перетягивая - это предотвратит деформацию оцинкованной стали
• Если поворот устанавливается в сыром помещении, после монтажа рекомендуется обработать стыки силиконовым герметиком - хоть изделие и оцинковано, вода может задерживаться в щелях
• При использовании с лотками других производителей сверьте точные размеры посадочных поверхностей - даже небольшие отличия могут потребовать доработки
• Для удобства обслуживания всегда оставляйте доступ к крышке - не закрывайте её полностью отделочными материалами
