Поворот на 45 град. вертикальный внутренний 100х300 | CLP3V-100-300 IEK

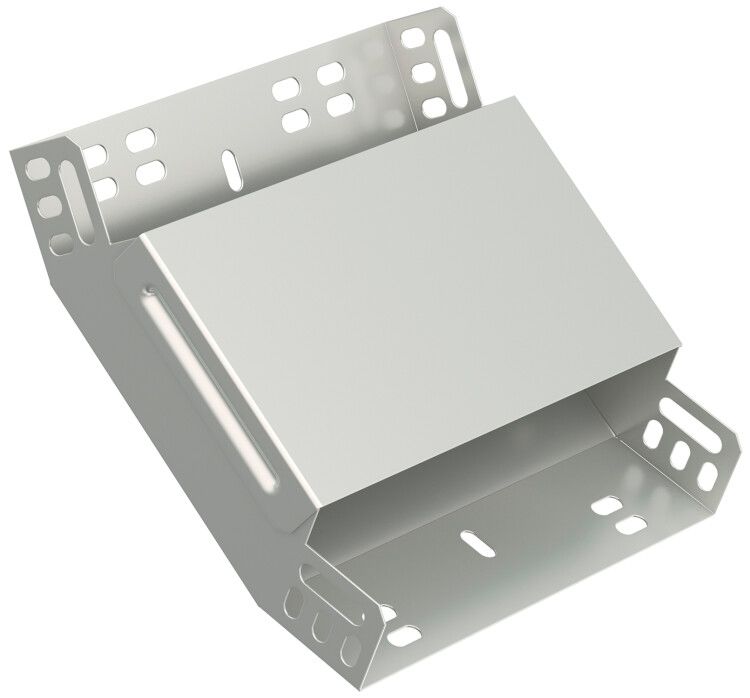

Поворот вертикальный внутренний 45 градусов 100x300 от IEK (ИЭК), артикул clp3v-100-300, предназначен для изменения направления кабельной трассы внутри помещения под углом 45°. Этот элемент из оцинкованной стали обеспечивает надёжную и долговечную прокладку кабелей в системах металлических лотков серии ESCA.

Назначение и область применения

Поворот вертикальный внутренний 45 градусов 100x300 используется для плавного перехода кабельной трассы вверх или вниз под углом 45°. Применяется в закрытых помещениях - в офисах, производственных зонах, серверных, телекоммуникационных шкафах и других местах, где требуется организовать вертикальный ход кабелей без резких изгибов.

Технические характеристики

• Угол поворота: 45 градусов - оптимальный угол для снижения механического напряжения на кабелях при прокладке;
• Высота: 100 мм - соответствует стандартным высотам лотков серии ESCA;
• Ширина: 300 мм - позволяет прокладывать значительное количество кабелей без перегрузки;
• Внутренний радиус: 300 мм - обеспечивает безопасный изгиб кабелей, исключает повреждение изоляции;
• Материал: сталь оцинкованная по методу Сендзимира - защитный слой цинка 10–20 мкм, устойчив к коррозии;
• Толщина стенки: 1 мм - достаточна для жесткости и выдерживания нагрузки от заполненного лотка;
• Цвет: серый - совпадает с цветовой гаммой всей серии ESCA;
• Диапазон рабочих температур: от –60 до +60 C - подходит для холодных и нагреваемых помещений;
• Срок службы: 20 лет - при соблюдении условий эксплуатации;
• Исполнение: с интегрированным соединителем - упрощает сборку без дополнительных фиксирующих деталей;
• Наличие крышки: да - защищает кабели от пыли, случайного контакта и внешних воздействий;
• Тип крепления: болтовое - надёжное крепление к основному лотку через предварительно подготовленные отверстия;
• Нормативный документ: ГОСТ 14918-80 - соответствие требованиям к металлическим кабельным лоткам.

Совместимость и монтаж

Поворот вертикальный внутренний 45 градусов 100x300 совместим с другими элементами серии ESCA от IEK, имеющими аналогичные габариты (высота 100 мм, ширина 300 мм). Монтаж выполняется с помощью болтов, которые затягиваются через предварительно выполненные отверстия в боковых стенках. Крышка крепится на защёлки - её можно легко снять для обслуживания кабелей. Убедитесь, что внутренний радиус 300 мм соответствует минимальному допустимому радиусу изгиба используемых кабелей - особенно важен для силовых и многожильных проводов.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80, который регламентирует требования к металлическим кабельным лоткам. Оцинкование по методу Сендзимира гарантирует антикоррозийную стойкость, что важно для длительной работы в условиях повышенной влажности. Наличие крышки снижает риск поражения электрическим током при случайном прикосновении к кабелям.

Преимущества

• Интегрированный соединитель исключает необходимость в дополнительных крепёжных элементах - экономит время при монтаже;
• Оцинкованное покрытие по методу Сендзимира обеспечивает более равномерный и прочный слой цинка по сравнению с обычным горячим цинкованием;
• Крышка плотно фиксируется и не требует инструментов для демонтажа - удобство при плановом осмотре;
• Срок службы 20 лет - снижает частоту замены и затраты на техобслуживание;
• Серый цвет и единый дизайн с серией ESCA обеспечивают эстетичный вид системы.

Ограничения применения

• Не предназначена для наружной установки - несмотря на защиту от коррозии, не имеет защиты IP-класса выше IP54;
• Не рекомендуется использовать с кабелями, требующими меньшего радиуса изгиба, чем 300 мм - возможны повреждения жил;
• Подходит только для лотков шириной 300 мм и высотой 100 мм - несовместим с другими размерами;
• Не применяется в средах с постоянным воздействием открытого пламени или агрессивными химическими веществами.

Примеры использования

• Переход между этажами в многоэтажных зданиях - кабели спускаются с верхнего уровня на нижний;
• Обход колонн и трубопроводов в производственных цехах - позволяет сохранить прямую трассу без резких поворотов;
• Системы автоматизации на заводах - кабели управления и питания проходят через повороты без перегибов;
• Центральные распределительные пункты - организация вертикального выхода кабелей из шкафа в потолочное пространство.

Практические советы

• Перед монтажом проверьте, чтобы все кабели, проходящие через поворот, имели допустимый радиус изгиба ≥300 мм - иначе есть риск повреждения изоляции;
• Затягивайте болты равномерно - перекос может деформировать корпус и нарушить герметичность крышки;
• При использовании в пыльных помещениях периодически проверяйте состояние крышки - она должна плотно прилегать;
• Поворот вертикальный внутренний 45 градусов 100x300 лучше комбинировать с прямыми участками лотка перед и после него - так снижаются усилия на кабели;
• Артикул clp3v-100-300 - единственный вариант этого типа в серии ESCA; другие размеры требуют другого артикула.
