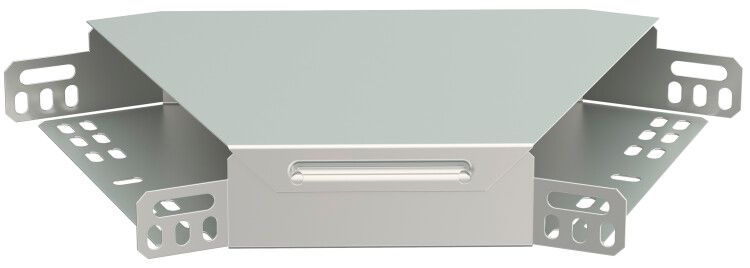

Поворот для кабельного лотка ESCA 45° 80x150 мм IEK CLP3P-080-150

Поворот для кабельного лотка 45 градусов 80х150мм от IEK (ИЭК), артикул clp3p-080-150, предназначен для плавного изменения направления кабельной трассы в горизонтальной плоскости под углом 45°. Этот элемент из оцинкованной стали совместим с лотками серии ESCA и обеспечивает надёжную прокладку кабелей в условиях повышенной влажности, перепадов температур и механических нагрузок.

Назначение и область применения

Поворот для кабельного лотка 45 градусов 80х150мм используется для организации горизонтальных поворотов кабельных трасс без резких изгибов, которые могут повредить изоляцию проводов. Применяется в системах распределения электроэнергии и управления сигналами на промышленных объектах: заводах, электростанциях, транспортных терминалах, логистических комплексах. Подходит для прокладки силовых, управляющих и информационных кабелей внутри закрытых помещений и на открытых площадках при соблюдении условий эксплуатации.

Технические характеристики

• Угол поворота: 45° - обеспечивает плавный переход трассы без образования острых углов
• Размеры: высота 80 мм, ширина 150 мм - соответствует стандартным лоткам серии ESCA
• Материал: сталь оцинкованная по методу Сендзимира - гарантирует долговечность и устойчивость к коррозии
• Толщина стенки: 1 мм - достаточна для жесткости при монтаже и эксплуатации
• Внутренний радиус: 300 мм - позволяет безопасно прокладывать кабели с минимальным допустимым радиусом изгиба
• Покрытие: оцинковано по методу Сендзимира - защитный слой цинка 10–20 мкм, устойчив к химическим воздействиям
• Тип соединения: болтовое - фиксируется с помощью стандартных болтов М6/М8 к смежным секциям лотка
• Наличие крышки: да - предотвращает попадание пыли, влаги и сторонних предметов внутрь лотка
• Диапазон рабочих температур: от –60 C до +60 C - работает в суровых климатических зонах
• Срок службы: 20 лет - при соблюдении условий эксплуатации и отсутствии агрессивных сред
• Цвет: серый - соответствует цветовой гамме лотков IEK ESCA
• Нормативный документ: ГОСТ 14918-80 - соответствие требованиям к металлическим кабельным лоткам

Совместимость и монтаж

Поворот для кабельного лотка 45 градусов 80х150мм совместим с прямыми и другими угловыми секциями лотков серии ESCA от IEK. Соединение осуществляется через болтовые фланцы - необходимо использовать болты M6/M8 (не входят в комплект). Крышка крепится на защёлки и легко снимается для обслуживания. Установка выполняется на опорные конструкции с шагом не более 1,5 метра. Для точного выравнивания рекомендуется использовать уровень. Не применяйте инструменты с острыми кромками при работе с покрытием - возможны повреждения цинкового слоя.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80, который регламентирует требования к прочности, герметичности и электробезопасности кабельных лотков. Оцинкованное покрытие снижает риск возникновения коррозионных процессов, что продлевает срок службы и исключает образование токопроводящих отложений. Наличие крышки дополнительно защищает от случайного контакта с кабелями и внешнего воздействия. Элемент не требует заземления отдельно - он заземляется через связь с основной конструкцией лотка.

Преимущества

• Интегрированный соединитель - упрощает сборку и исключает необходимость дополнительных деталей
• Высокая коррозионная стойкость благодаря методу Сендзимира - особенно важно во влажных и агрессивных средах
• Крышка в комплекте - экономит время на докупку аксессуаров и обеспечивает целостность системы
• Стандартные размеры - обеспечивают взаимозаменяемость с другими элементами серии ESCA
• Долгий срок службы - снижает затраты на замену и техобслуживание

Ограничения применения

• Не предназначена для вертикальных поворотов - используйте специальные вертикальные повороты для изменений по оси Z
• Не рекомендуется применять в средах с постоянным воздействием кислот, щелочей или солевых растворов - даже оцинкованная сталь может подвергнуться химической коррозии
• Запрещено использование в качестве несущей конструкции - не рассчитана на механические нагрузки сверх массы кабелей и собственного веса
• Не следует применять при температурах ниже –60 C или выше +60 C - возможна потеря эластичности материалов и деформация

Примеры использования

• Обход колонн и трубопроводов в производственных цехах
• Переход кабельной трассы вокруг оборудования на АЭС или ТЭЦ
• Прокладка кабелей в логистических складах с плотной компоновкой
• Системы автоматизации на железнодорожных станциях с ограниченным пространством
• Подключение распределительных пунктов в холодильных камерах

Практические советы

• При проектировании трассы учтите внутренний радиус 300 мм - выбирайте кабели с минимальным радиусом изгиба ≤ 10×D (где D - диаметр кабеля)
• Перед установкой проверьте совпадение размеров с соседними лотками - расхождение в ширине или высоте нарушит герметичность
• При монтаже в местах с высокой влажностью используйте антикоррозийные спреи на болтовые соединения
• Не перетягивайте болты - это может вызвать деформацию оцинкованного металла
• Для удобства обслуживания оставляйте доступ к крышке - не заделывайте её в стены или потолочные конструкции
• Артикул clp3p-080-150 можно заказать в комплекте с прямыми участками и ответвлениями серии ESCA - это ускоряет закупку и минимизирует ошибки монтажа
