Поворот на 45 град. 100х500 | CLP3P-100-500 IEK

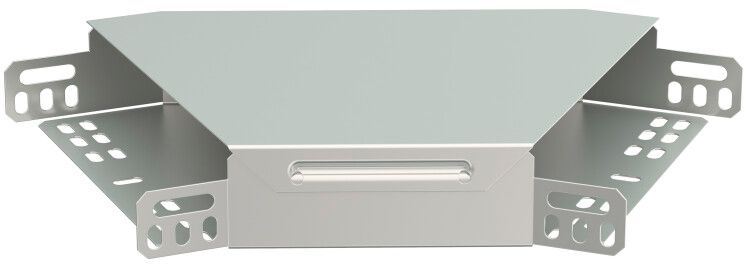

Поворот 45 градусов 100х500 от IEK (ИЭК), артикул clp3p-100-500, предназначен для изменения направления кабельной трассы на 45° в горизонтальной плоскости. Этот элемент серии ESCA выполнен из оцинкованной стали и оснащён интегрированным соединителем и крышкой, что упрощает сборку и обеспечивает долгий срок службы.

Назначение и область применения

Поворот 45 градусов 100х500 используется для плавного изменения направления кабельной трассы в системах кабельных лотков. Применяется там, где требуется изменить траекторию прокладки кабелей под углом 45° без резких перегибов - например, при обходе препятствий, переходе между уровнями оборудования или в местах стыковки участков трассы.

Подходит для прокладки силовых, контрольных и слаботочных кабелей в промышленных помещениях, на заводах, в распределительных пунктах, на объектах ЖКХ и энергетике.

Технические характеристики

• Угол поворота: 45° - позволяет выполнить плавный изгиб трассы без увеличения радиуса изгиба
• Высота: 100 мм - соответствует стандартным высотам лотков серии ESCA
• Ширина: 500 мм - совместим с лотками шириной 500 мм
• Внутренний радиус: 300 мм - гарантирует безопасную прокладку кабелей без повреждения изоляции
• Материал: сталь оцинкованная - прочная, устойчивая к механическим нагрузкам
• Толщина материала: 1 мм - оптимальное сочетание жесткости и веса
• Покрытие: оцинковано по методу Сендзимира - равномерный слой цинка 10–20 мкм, защищающий от коррозии
• Исполнение: с интегрированным соединителем - исключает необходимость дополнительных фланцев или болтовых соединений при стыковке с прямыми секциями
• Тип крепления: болтовое - надёжное крепление к основному лотку через предварительно подготовленные отверстия
• Наличие крышки: да - обеспечивает защиту кабелей от внешних воздействий и упрощает обслуживание
• Цвет: серый - унифицированный цвет всей серии ESCA
• Диапазон рабочих температур: от -60 C до +60 C - работает в условиях сурового климата, в том числе на открытых площадках
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Нормативный документ: ГОСТ 14918-80 - соответствие требованиям к металлическим кабельным лоткам

Совместимость и монтаж

Поворот 45 градусов 100х500 совместим с другими элементами серии ESCA того же размера - прямоугольными лотками 100×500 мм. Интегрированный соединитель позволяет легко состыковать его с прямым лотком без дополнительных деталей. Крепление осуществляется болтами M6 или M8 (не входят в комплект) через предварительно просверленные отверстия на боковых стенках.

При монтаже важно выровнять поворот по уровню и плотно прижать его к смежным секциям, чтобы избежать зазоров. Установка крышки выполняется после прокладки кабелей - она фиксируется на защёлках и не требует дополнительных креплений.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80, который регламентирует требования к металлическим кабельным лоткам. Метод оцинкования Сендзимира обеспечивает электрохимическую защиту от коррозии, снижает риск возникновения точечной коррозии даже в агрессивных средах. Температурный диапазон (-60…+60 C) позволяет использовать изделие в холодильных камерах, на улице и в неотапливаемых производственных зонах.

Преимущества

• Интегрированный соединитель - экономит время монтажа и исключает утечки кабелей в месте стыка
• Крышка в комплекте - не нужно докупать её отдельно, снижаются затраты и риск потери деталей
• Оцинковка по Сендзимиру - более долговечная защита по сравнению с обычным холодным цинкованием
• Радиус 300 мм - соответствует минимальным требованиям к изгибу кабелей, не вызывает повреждений при прокладке
• Стандартная ширина 500 мм - совместимость с большинством промышленных лотков этого класса

Ограничения применения

• Не предназначена для вертикальных поворотов - только для горизонтальных участков трассы
• Не рекомендуется применять в средах с постоянным контактом с кислотами, щелочами или соленым туманом - хотя покрытие устойчиво, длительный контакт может снизить срок службы
• Не следует использовать вместо поворота с меньшим радиусом - при необходимости более резкого поворота необходимо выбирать другую модель
• Требуется наличие свободного пространства для установки - внутренний радиус 300 мм требует достаточного места для размещения

Примеры использования

• Обход колонны в машинном зале завода при прокладке кабелей от щита управления к оборудованию
• Переход с одного яруса кабельного лотка на другой в многоэтажном распределительном устройстве
• Прокладка кабелей вдоль стены с выходом под углом к технологическому оборудованию
• Система кабельных трасс на открытом воздухе - например, на элеваторе или в портовой зоне

Практические советы

• При заказе проверьте, что все элементы трассы имеют одинаковые параметры - высота 100 мм и ширина 500 мм должны совпадать
• Учитывайте посадочный диаметр: внутренний радиус 300 мм - это минимум, который допускают большинство кабелей; для кабелей с малым радиусом изгиба используйте этот поворот без опасений
• После монтажа проверьте герметичность стыков - особенно если трасса проходит во влажных помещениях
• Закрепите поворот с обоих сторон - не только к прямому лотку, но и к несущей конструкции, если есть вибрации
• При замене старого поворота - сохраняйте оригинальный тип крепления и шаг отверстий, чтобы не переделывать монтажные платформы
