Угол 45 град. горизонтальный для лестничного лотка 100x500мм | glt45100500 EKF

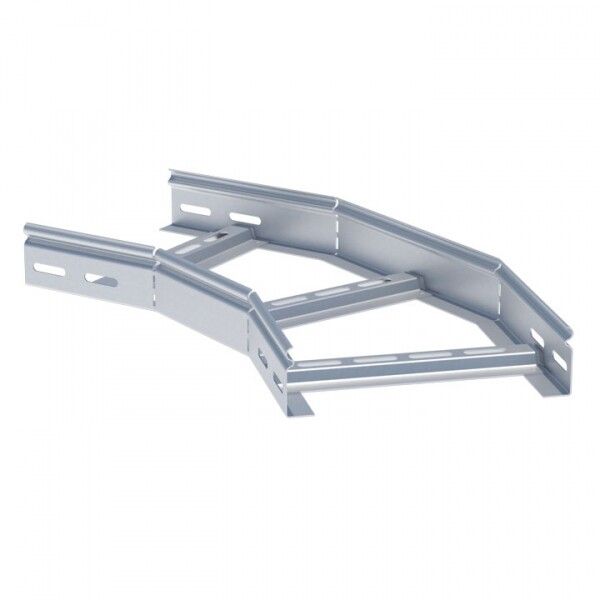

Угол горизонтальный 45 градусов для лестничного кабельного лотка 100x500 мм от EKF в серии EKF-Line предназначен для плавного изменения направления кабельной трассы в горизонтальной плоскости. Этот элемент совместим с лестничными лотками того же размера и обеспечивает надежную прокладку кабелей в условиях повышенной механической нагрузки.

Назначение и область применения

Этот угол используется для изменения направления кабельной трассы на 45 градусов в горизонтальной плоскости. Применяется там, где требуется сохранить целостность трассы при обходе препятствий, переходах между зонами или перепадах уровней оборудования. Подходит для прокладки силовых и слаботочных кабелей в промышленных помещениях, цехах, АЗС, трансформаторных подстанциях, объектах ЖКХ и энергетики.

Технические характеристики

• Угол поворота: 45° - позволяет делать плавный изгиб трассы без резких перегибов кабелей
• Размеры: высота 100 мм, ширина 500 мм - соответствует стандартным лестничным лоткам этого формата
• Внутренний радиус: 300 мм - обеспечивает безопасный радиус изгиба для кабелей, предотвращает повреждение изоляции
• Материал: сталь оцинкованная - прочная, устойчивая к деформациям
• Покрытие: оцинковка горячим способом - защищает от коррозии даже в агрессивных средах
• Толщина материала: 0,8 мм - достаточна для выдерживания веса заполненного лотка и внешних воздействий
• Тип ступени: перфорированный профиль - обеспечивает вентиляцию и легкий доступ к кабелям
• Тип бокового профиля: открытый - удобен для быстрой установки и модификации трассы
• Соединительный элемент: интегрированный - не требует дополнительных крепежей при стыковке с основным лотком
• Цвет: серый (RAL 7035) - стандартизирован для промышленного оформления
• Гарантийный срок: 36 месяцев - подтверждает долговечность материалов и технологии производства

Совместимость и монтаж

Угол горизонтальный 45 градусов для лестничного кабельного лотка 100x500 мм совместим со всеми лотками EKF-Line такого же размера. Монтаж выполняется путём прямой стыковки с основным лотком через интегрированные фланцы - болты и крепежи не нужны. Установка возможна как на стене, так и на потолке с использованием стандартных кронштейнов. Для точного выравнивания рекомендуется использовать уровень и предварительно проверить расположение всех участков трассы до сборки.

Преимущества

• Интегрированный соединительный элемент снижает время монтажа и исключает потерю комплектующих
• Оцинковка горячим способом гарантирует долгую службу в сырых и химически активных средах
• Перфорированный профиль улучшает теплоотвод и позволяет легко контролировать состояние кабелей
• Плавный радиус 300 мм минимизирует риск повреждения кабелей при прокладке
• Серый цвет RAL 7035 соответствует промышленному стандарту и не требует дополнительной окраски

Ограничения применения

• Не предназначена для вертикальных поворотов - для них используйте специализированные шарнирные углы
• Не рекомендуется применять в местах с постоянным воздействием открытого огня или температур выше +60 C
• Не подходит для кабелей с минимальным допустимым радиусом изгиба более 300 мм - проверьте требования производителя кабеля
• Не следует использовать в качестве несущего элемента для тяжелых трубопроводов или других систем

Примеры использования

• Обход колонн и технологических труб в производственных цехах
• Переход кабельной трассы с одной стены на другую под углом в распределительных пунктах
• Прокладка кабелей вдоль лестничных клеток с изменением направления на 45°
• Создание ответвлений от основной трассы к оборудованию, установленному под углом

Практические советы

• Перед монтажом убедитесь, что внутренний радиус 300 мм соответствует требованиям кабелей - особенно важны для многожильных и оптоволоконных проводов
• При сборке длинных трасс используйте несколько таких углов последовательно - они совмещаются без зазоров благодаря точному изготовлению
• Проверяйте соответствие толщины стенки лотка (0,8 мм) - другие модели с меньшей толщиной могут не выдерживать нагрузку
• При работе в условиях повышенной влажности дополнительно проверяйте герметичность стыков, хотя сам материал устойчив к коррозии
• Артикул glt45100500 - помните его при заказе запасных частей; он однозначно идентифицирует этот элемент в каталоге EKF
