Угол 45 град. горизонтальный для лестничного лотка 100x100мм HDZ | glt45100100-HDZ EKF

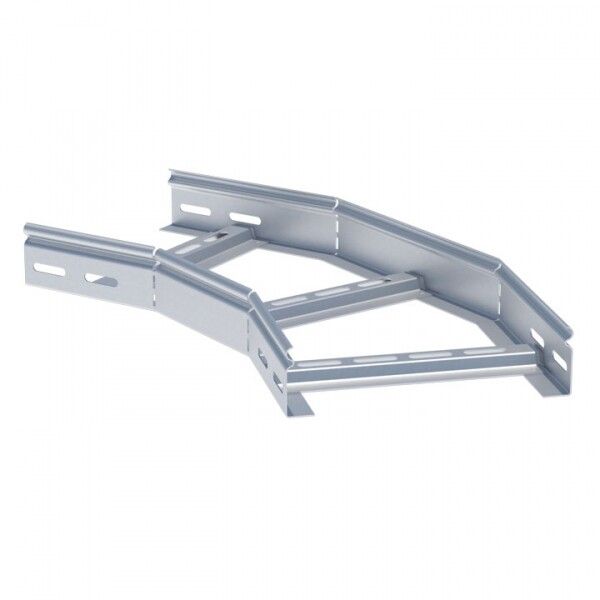

Угол 45 град. горизонтальный для лестничного лотка 100x100мм HDZ EKF PROxima - компонент системы кабельной трассы, предназначенный для плавного изменения направления кабелей на 45° в горизонтальной плоскости. Продукт совместим с лестничными лотками 100×100 мм и выполнен из стали с горячим цинкованием, что обеспечивает долговечность в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Угол 45 град. горизонтальный для лестничного лотка 100x100мм HDZ EKF PROxima используется для изменения направления кабельной трассы в горизонтальной плоскости под углом 45°. Подходит для прокладки силовых и слаботочных кабелей в промышленных объектах, офисах, жилых комплексах, на транспорте и в энергообъектах. Особенно эффективен там, где требуется сохранить минимальный радиус изгиба трассы и избежать резких поворотов, которые могут повредить кабели.

Технические характеристики

• Форма: горизонтальный угол 45°
• Размер лотка: 100 × 100 мм (ширина × высота)
• Материал: сталь
• Толщина стенки: 0,8 мм
• Покрытие: горячий цинк - защищает от коррозии, устойчив к механическим воздействиям
• Тип профиля: открытый, с перфорированной ступенью - позволяет фиксировать кабели хомутиками и легко проводить обслуживание
• Внутренний радиус изгиба: 300 мм - соответствует требованиям по допустимому радиусу прокладки кабелей
• Цвет: серый
• Исполнение: с интегрированным соединительным разъемом - исключает необходимость в дополнительных болтовых соединениях
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Угол 45 град. горизонтальный для лестничного лотка 100x100мм HDZ EKF PROxima совместим с другими элементами лестничных лотков серии EKF-Line того же размера (100×100 мм). Монтаж осуществляется путём простой стыковки с прямым участком лотка - интегрированный соединительный разъем обеспечивает надёжную электрическую связь и механическую прочность без дополнительных крепежей. Установка выполняется на опоры или кронштейны с шагом до 1,5 метра. Для точного выравнивания рекомендуется использовать уровень.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и нормам по электромагнитной совместимости. Горячее цинкование обеспечивает электроизоляционную целостность всей трассы, снижая риск возникновения потенциальных различий между звеньями. Соответствие внутреннего радиуса 300 мм гарантирует безопасную прокладку кабелей без повреждения изоляции.

Преимущества

• Интегрированный соединительный разъем - экономит время монтажа и исключает использование болтов/гроверов
• Горячее цинкование - увеличивает срок службы в помещениях с высокой влажностью, на улице или в промзоне
• Перфорированная ступень - удобство для крепления кабелей и быстрого осмотра
• Жесткая конструкция из стали 0,8 мм - устойчивость к деформациям при нагрузках
• Длинная гарантия (84 месяца) - подтверждает качество производства и материалов

Ограничения применения

• Не предназначен для вертикальных поворотов - используйте шарнирные вертикальные углы для изменения направления вверх/вниз
• Не следует применять в местах с постоянным воздействием открытого огня или температур выше +60 C
• Подходит только для лотков 100×100 мм - несовместим с другими размерами (например, 150×100 или 100×50)
• Не заменяет переходники для изменения типа лотка (например, с лестничного на коробчатый)

Примеры использования

• Прокладка кабелей в производственных цехах - обход колонн и оборудования под углом 45°
• Электроснабжение конвейерных линий - плавный переход вокруг технологических узлов
• Аксессуар для систем автоматизации в логистических терминалах - минимизация пересечений и уплотнений трасс
• Обустройство кабельных каналов в многоэтажных зданиях - распределение сигналов между этажами через горизонтальные маршруты

Практические советы

• При сборке трассы проверьте соответствие всех элементов - все детали должны иметь одинаковый тип покрытия и размер (100×100 мм)
• Учитывайте внутренний радиус 300 мм - не прокладывайте кабели с минимальным радиусом изгиба менее этого значения
• Для длительной эксплуатации в агрессивной среде периодически осматривайте место стыка - хотя покрытие устойчиво, механические повреждения могут оголить сталь
• Если нужен более резкий поворот - комбинируйте два таких угла 45° для получения 90°, вместо использования отдельного 90°-угла
• Запасайте запасные соединители - даже при хорошем качестве, при частом демонтаже разъем может износиться
