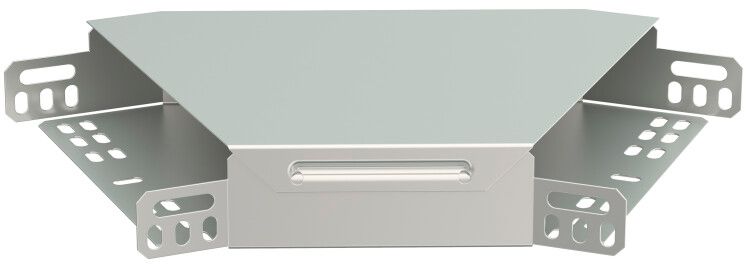

Поворот для кабельного лотка ESCA 80x100 мм, 45° IEK CLP3P-080-100

Поворот 45 градусов 80х100 мм от IEK (ИЭК), артикул clp3p-080-100, предназначен для изменения направления кабельной трассы на 45° в горизонтальной плоскости. Изделие выполнено из оцинкованной стали, устойчиво к коррозии и рассчитано на длительную эксплуатацию в широком диапазоне температур.

Назначение и область применения

Поворот 45 градусов 80х100 мм используется для плавного изменения направления кабельной трассы в системах прокладки кабелей и проводов. Применяется в горизонтальных участках металлических лотков, где требуется изменить траекторию трассы под углом 45° - например, при обходе препятствий, переходе между уровнями оборудования или пересечении технологических зон.

Подходит для промышленных объектов: заводы, электростанции, логистические терминалы, системы автоматизации. Часто применяется совместно с другими элементами серии ESCA от IEK.

Технические характеристики

• Угол поворота: 45°
• Размеры: высота 80 мм, ширина 100 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 1 мм
• Внутренний радиус изгиба: 300 мм
• Тип крепления: болтовое
• Исполнение: с интегрированным соединителем
• Наличие крышки: да
• Цвет: серый
• Диапазон рабочих температур: от –60 C до +60 C
• Срок службы: 20 лет
• Соответствие нормативу: ГОСТ 14918-80

Совместимость и монтаж

Поворот 45 градусов 80х100 мм совместим с лотками серии ESCA от IEK, имеющими аналогичные габариты (80×100 мм). Интегрированный соединитель обеспечивает герметичное и надёжное соединение с прямыми секциями без дополнительных фланцев.

Монтаж выполняется с помощью болтов через предварительно подготовленные отверстия. Крышка крепится поверх корпуса и защищает кабели от внешних воздействий. Убедитесь, что внутренний радиус 300 мм соответствует минимальному допустимому радиусу изгиба используемых кабелей - особенно важным условием для силовых и контрольных кабелей с жесткой броней.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14918-80 - государственного стандарта на металлические лотки и аксессуары для кабельных сетей. Оцинкование по методу Сендзимира гарантирует равномерный защитный слой цинка толщиной 10–20 мкм, обеспечивающий долговременную коррозионную стойкость даже в агрессивных средах.

Преимущества

• Интегрированный соединитель исключает необходимость в дополнительных деталях и снижает риск утечки кабелей при сборке
• Крышка плотно закрывается, защищая кабели от пыли, влаги и механических повреждений
• Оцинкованная сталь выдерживает экстремальные температуры - от –60 C до +60 C, что позволяет использовать изделие в холодильных камерах, на открытых площадках и в суровых климатических условиях
• Срок службы 20 лет минимизирует затраты на замену и обслуживание

Ограничения применения

• Не предназначена для вертикальных поворотов - только для горизонтальных участков трассы
• Внутренний радиус 300 мм может не подходить для кабелей с малым допустимым радиусом изгиба (например, некоторые многожильные гибкие кабели); проверьте спецификацию кабеля перед установкой
• Не рекомендуется применять в средах с постоянным контактом с открытым огнем или химически активными жидкостями (кислоты, щелочи)

Примеры использования

• Переход кабельной трассы вокруг колонны в распределительном пункте
• Обход трубопровода на производственной линии
• Соединение двух параллельных лотков под углом в автоматизированной зоне
• Прокладка кабелей в холодильных комплексах с низкими температурами

Практические советы

• При монтаже соблюдайте шаг крепления - не более 1,5 метра, чтобы избежать прогиба при нагрузке
• Перед установкой проверьте соответствие внутреннего профиля поворота и лотка - они должны точно совпадать по высоте и ширине (80×100 мм)
• Если трасса проходит в местах с повышенной влажностью, дополнительно уплотните стыки силиконовым герметиком
• Поворот 45 градусов 80х100 мм от IEK (ИЭК) легко комбинируется с другими элементами серии ESCA - сохраняйте единый стиль сборки для удобства обслуживания
