Поворот плавн. 45град тип В10 ESCA 100х200мм | CPV51-0-45-100-200 IEK

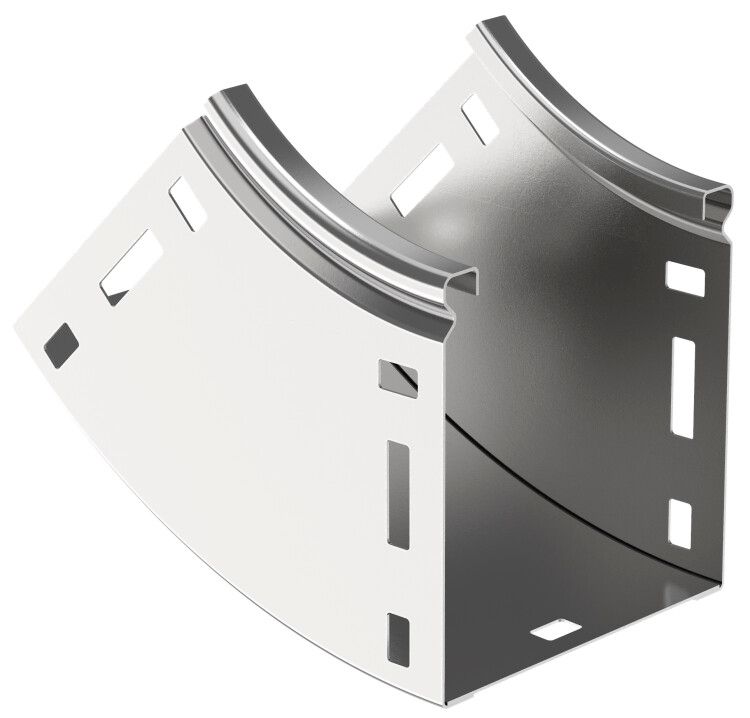

Поворот плавный 45 градусов тип В10 ESCA 100х200мм от IEK - элемент кабельной трассы для плавного изменения направления вертикальной трубы на 45°. Артикул cpv51-0-45-100-200 рассчитан на длительную эксплуатацию в условиях промышленных объектов с высокой влажностью и перепадами температур.

Назначение и область применения

Поворот плавный 45 градусов тип В10 ESCA 100х200мм используется для организации вертикального внутреннего поворота кабельной трассы без острых углов. Применяется в системах укладки силовых и контрольных кабелей там, где требуется изменить направление трассы под углом 45° - например, при проходе через этажи, между уровнями оборудования или вокруг колонн.

Подходит для установки в помещениях с повышенной влажностью, на производствах, в энергообъектах, логистических комплексах и других местах, где важна надежность и долгий срок службы кабельной системы.

Технические характеристики

• Угол поворота: 45 градусов - обеспечивает плавный переход без защемления кабелей;
• Внутренний радиус: 100 мм - соответствует требованиям ГОСТ Р 52868-2007 для минимального радиуса изгиба кабеля;
• Высота: 100 мм, ширина: 200 мм - определяют габариты установки и совместимость с другими элементами трассы;
• Материал: сталь оцинкованная по методу Сендзимира - гарантирует коррозионную стойкость даже в агрессивных средах;
• Толщина стенки: 0,8 мм - достаточна для механической прочности при монтаже и эксплуатации;
• Степень защиты IP00 - изделие не имеет герметичной крышки; требует дополнительной защиты при использовании во влажных или запыленных зонах;
• Рабочий температурный диапазон: от –50 C до +40 C - позволяет применять в холодильных камерах, на открытых площадках и в неотапливаемых помещениях;
• Срок службы: 20 лет - при соблюдении условий эксплуатации и отсутствии механических повреждений;
• Исполнение: с соединительным разъемом - обеспечивает быстрое и надежное соединение с прямыми участками трассы;
• Цвет: светло-серый - стандартизирован для визуального соответствия другим элементам серии ESCA;
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - допущено к работе в умеренных, холодных и влажных регионах России и стран СНГ;
• Нормативный документ: ГОСТ Р 52868-2007 - соответствие требованиям к кабельным каналам и трубам.

Совместимость и монтаж

Поворот плавный 45 градусов тип В10 ESCA 100х200мм совместим с другими элементами серии ESCA, имеющими аналогичные размеры и тип соединения. Соединение осуществляется через фланцевые замки - достаточно плотно состыковать с прямым участком трассы и закрепить саморезами или хомутами.

Необходимо убедиться, что внешние размеры трассы соответствуют 100×200 мм. Для удобства сборки рекомендуется использовать те же крепежные элементы, что и для основной трассы.

Крышка в комплект не входит - её необходимо заказывать отдельно (например, модель с артикулом cpv51-0-45-100-200-KR).

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007 - нормативу для металлических кабельных каналов и труб. Метод цинкования Сендзимира обеспечивает равномерный защитный слой цинка ≥10 мкм, что снижает риск электрохимической коррозии.

Отсутствие степени защиты IP выше IP00 означает, что устройство не предназначено для работы в условиях попадания воды, пыли или агрессивных веществ без дополнительной защиты (крышкой или корпусом).

Преимущества

• Плавный радиус 100 мм исключает перегиб и повреждение кабелей при прокладке;
• Оцинкование по методу Сендзимира обеспечивает долгую службу без покраски и ремонта;
• Фланцевое соединение ускоряет монтаж и снижает риск деформации при сборке;
• Широкий диапазон температур делает возможным использование в суровых климатических условиях;
• Совместимость с сериями ESCA от IEK - возможность расширения системы без замены компонентов.

Ограничения применения

• Не применяется в условиях постоянного контакта с водой, паром или химически активными жидкостями - из-за отсутствия герметизации (IP00);
• Не предназначен для наружной установки без дополнительной защиты от осадков и УФ-лучей;
• Толщина стенки 0,8 мм не позволяет использовать изделие как несущий элемент - нагрузка должна передаваться через крепления к конструкциям здания;
• Не следует применять в местах с частыми ударными воздействиями - материал не является ударопрочным.

Примеры использования

• Переход кабельной трассы с одного этажа на другой внутри производственного корпуса;
• Обход колонны или технологического оборудования в цехе с ограниченным пространством;
• Прокладка кабелей управления в холодильном модуле с температурой ниже 0 C;
• Системы автоматизации на пищевых предприятиях - при наличии дополнительной крышки и регулярной мойки.

Практические советы

• Выбирая этот поворот, проверьте внутренний диаметр кабельной трассы - он должен позволять свободно протянуть максимальный диаметр используемых кабелей;
• Закупайте крышку отдельно - она необходима для защиты от пыли и случайного доступа;
• При монтаже в местах с вибрацией дополнительно фиксируйте поворот хомутами к несущей конструкции;
• Не используйте поворот как самостоятельный элемент - всегда комбинируйте его с прямыми участками и креплениями;
• Для помещений с высокой влажностью рекомендуется сочетать с герметичными крышками и термоклейкой на стыках.
