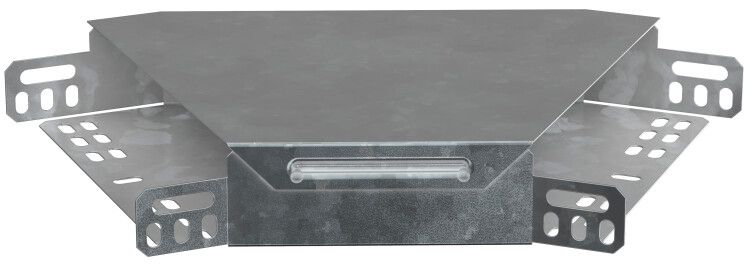

Поворот на 45град. 80х300 горячеоцинкованный - CLP3P-080-300-M-HDZ IEK

Поворот 45 градусов 80х300 горячеоцинкованный от IEK (ИЭК), артикул clp3p-080-300-m-hdz, предназначен для изменения направления кабельной трассы под углом 45° в горизонтальной плоскости. Изделие выполнено из оцинкованной стали с долговечным покрытием и оснащено интегрированным соединителем и крышкой - обеспечивает надёжную прокладку кабелей в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Поворот 45 градусов 80х300 горячеоцинкованный используется для плавного изменения направления кабельной трассы в системах кабельных лотков. Применяется там, где требуется сохранить целостность трассы при изменении угла - например, вокруг колонн, перегородок, оборудования или при проходе через технологические зоны. Подходит для прокладки силовых, слаботочных и коммуникационных кабелей в помещениях и на открытых площадках.

Технические характеристики

• Угол поворота: 45° - позволяет выполнять плавный переход без острых изгибов, снижающих нагрузку на кабели;
• Размеры: высота 80 мм, ширина 300 мм - соответствует стандартным лоткам серии CLP HDZ;
• Материал: сталь с горячим цинкованием - защищает от коррозии даже при контакте с влагой и химически активными веществами;
• Покрытие: горячее цинкование - толстый слой цинка, нанесённый методом погружения, обеспечивает срок службы до 20 лет;
• Исполнение: с интегрированным соединителем - исключает необходимость дополнительных фланцев или болтовых соединений между элементами;
• Тип крепления: болтовое - крепится к основному лотку с помощью болтов М8 или аналогичных;
• Наличие крышки: да - предотвращает попадание пыли, влаги и сторонних предметов внутрь трассы;
• Цвет: серый - совпадает с цветовой гаммой всей серии CLP HDZ;
• Нормативный документ: ГОСТ 14918-80 - соответствие требованиям к металлическим кабельным лоткам.

Совместимость и монтаж

Поворот 45 градусов 80х300 горячеоцинкованный совместим с другими элементами серии CLP HDZ, включая прямые участки, отводы и соединители того же размера. Установка выполняется путём выравнивания кромок с основным лотком и фиксации болтами через отверстия в интегрированном соединителе. Крышка крепится на защёлки - её можно легко снимать для обслуживания кабелей без демонтажа всего участка. Для правильного монтажа важно соблюдать одинаковый шаг крепления по всей трассе.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80, который регламентирует требования к прочности, герметичности и коррозийной стойкости кабельных лотков. Горячее цинкование обеспечивает электроизоляцию от корпуса и снижает риск возникновения блуждающих токов. Наличие крышки дополнительно защищает от случайного доступа к кабелям, что соответствует нормам безопасности при работе в промышленных зонах.

Преимущества

• Интегрированный соединитель ускоряет сборку и исключает щели между элементами - снижает риск повреждения кабелей;
• Горячее цинкование делает изделие устойчивым к коррозии в агрессивных средах - особенно актуально для производственных помещений, наружных установок и объектов с высокой влажностью;
• Крышка плотно закрывается и не требует дополнительных креплений - экономит время при обслуживании;
• Срок службы 20 лет - снижает затраты на замену и ремонт;
• Серый цвет и единый дизайн серии CLP HDZ обеспечивают эстетическую и функциональную согласованность всей системы.

Ограничения применения

Не рекомендуется использовать поворот 45 градусов 80х300 горячеоцинкованный в местах с постоянным механическим воздействием (например, подвижными частями оборудования), так как он не рассчитан на ударные нагрузки. Также не следует применять в средах с концентрацией кислот или щелочей выше допустимых значений - хотя цинкование устойчиво, длительный контакт с агрессивными химикатами может снизить срок службы. Не подходит для вертикальных поворотов - предназначен только для горизонтальных трасс.

Примеры использования

• Прокладка кабелей в цехах металлургических заводов - поворот обходит оборудование и трубопроводы;
• Системы автоматизации на пищевых производствах - устойчив к мойке и влажной среде;
• Кабельные трассы в подземных парковках - защищён от конденсата и дорожных реагентов;
• Объекты ЖКХ и энергетики - где важна долговечность и минимальное техобслуживание.

Практические советы

• Перед монтажом проверьте, чтобы посадочные поверхности лотка и поворота были чистыми - грязь может нарушить герметичность соединения;
• При использовании в условиях сильной вибрации используйте антивибрационные прокладки под болты;
• Не перегружайте поворот - максимальная нагрузка определяется суммарным весом кабелей внутри; для точного расчёта сверьтесь с таблицей нагрузок для серии CLP HDZ;
• При необходимости удлинения трассы - используйте только оригинальные элементы IEK (ИЭК) серии CLP HDZ - несовместимые детали могут нарушить целостность защиты и крепление;
• При заказе убедитесь, что выбран именно поворот 45°, а не 90° - они имеют разные артикулы и не взаимозаменяемы.
