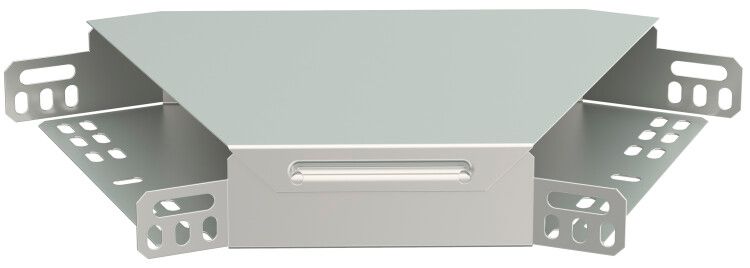

Поворот для кабельного лотка ESCA 45° 80x200 мм IEK (ИЭК) CLP3P-080-200

Поворот 45 градусов 80х200мм от IEK (ИЭК), артикул clp3p-080-200, предназначен для изменения направления кабельной трассы на 45° в горизонтальной плоскости. Изделие выполнено из оцинкованной стали с долговечным покрытием и оснащено интегрированной крышкой - обеспечивает надёжную прокладку кабелей в промышленных условиях.

Назначение и область применения

Поворот 45 градусов 80х200мм используется для плавного перехода кабельной трассы между участками, расположенными под углом 45°. Применяется в системах прокладки силовых и управляющих кабелей внутри зданий и на открытых площадках - например, на заводах, в распределительных пунктах, на транспорте, в энергообъектах. Подходит для монтажа в металлических лотках серии ESCA от IEK.

Технические характеристики

• Угол поворота: 45°
• Высота: 80 мм
• Ширина: 200 мм
• Толщина стенки: 1 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Защитный слой цинка: 10–20 мкм
• Внутренний радиус изгиба: 300 мм
• Тип крепления: болтовое
• Наличие крышки: да, интегрированная
• Цвет: серый
• Диапазон рабочих температур: от –60 C до +60 C
• Срок службы: 20 лет
• Соответствие стандарту: ГОСТ 14918-80

Совместимость и монтаж

Поворот 45 градусов 80х200мм совместим с лотками серии ESCA от IEK и другими изделиями, соответствующими ГОСТ 14918-80. Монтаж осуществляется с помощью болтового соединения - фиксируется к смежным секциям лотка через предварительно подготовленные отверстия. Интегрированная крышка закрывается после укладки кабелей и также крепится болтами. Учитывайте внутренний радиус 300 мм - он определяет минимальный допустимый радиус изгиба кабелей, чтобы не повредить изоляцию.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14918-80 - норматива для металлических кабельных лотков. Оцинкование по методу Сендзимира гарантирует высокую коррозионную стойкость даже в агрессивных средах. Температурный диапазон от –60 C до +60 C позволяет использовать поворот в холодных регионах и в помещениях с перепадами температур, включая холодильные камеры и открытые эстакады.

Преимущества

• Оцинкованное покрытие по методу Сендзимира - прочнее и равномернее, чем обычное горячее цинкование
• Интегрированная крышка исключает необходимость докупать её отдельно
• Болтовое крепление обеспечивает жесткую и ремонтопригодную сборку
• Срок службы 20 лет снижает затраты на замену и обслуживание
• Поддерживает работу в экстремальных температурах - от арктических холода до нагрева вблизи оборудования

Ограничения применения

Не предназначена для вертикальных поворотов - применяется только в горизонтальной плоскости. Не рекомендуется использовать в местах с постоянным механическим воздействием (например, под проездом тяжёлой техники) без дополнительной защиты. Нельзя применять с лотками других типов, если их габариты или система крепления не совпадают с ГОСТ 14918-80.

Примеры использования

• Переход кабельной трассы в производственном цеху вокруг колонны
• Обход препятствий (трубопроводов, вентиляционных каналов) в технологических коридорах
• Соединение двух параллельных лотков под углом в распределительной подстанции
• Прокладка кабелей на открытом воздухе - например, на промышленной эстакаде

Практические советы

• При монтаже проверьте соответствие ширины (200 мм) и высоты (80 мм) смежных лотков - несоответствие вызывает перекос и плохое прилегание крышки
• Затягивайте болты равномерно, не переусердствуя - толщина стенки всего 1 мм, риск деформации есть
• При использовании в сырых или агрессивных средах периодически проверяйте целостность цинкового покрытия - особенно на кромках и в местах крепления
• Для удобства сборки используйте одинаковые болты и гайки, что уже установлены в других элементах серии ESCA
• Поворот 45 градусов 80х200мм - часть системы, поэтому лучше заказывать все элементы одновременно, чтобы избежать рассогласования партий
