Поворот на 45 град. 100х200 | CLP3P-100-200 IEK

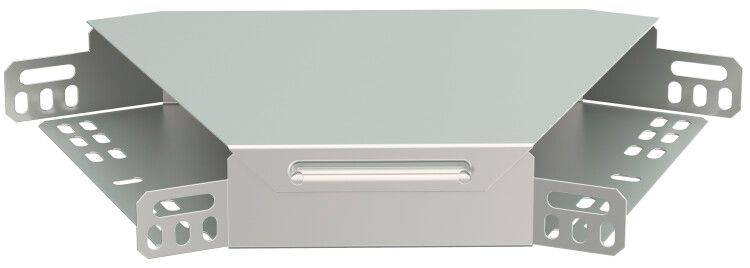

Поворот 45 градусов 100х200 от IEK (ИЭК), артикул clp3p-100-200, предназначен для изменения направления кабельной трассы на 45° в горизонтальной плоскости. Этот элемент из оцинкованной стали обеспечивает надежную и долговечную прокладку кабелей в промышленных системах, совместим с другими секциями лотков серии ESCA.

Назначение и область применения

Поворот 45 градусов 100х200 используется для плавного перехода кабельной трассы между участками, расположенными под углом 45°. Применяется в системах распределения электроэнергии и управления сигналами там, где требуется изменить направление трассы без резких изгибов - например, вокруг колонн, перегородок или оборудования. Подходит для установки в цехах, на объектах ЖКХ, энергетике и транспорте.

Технические характеристики

• Угол поворота: 45°
• Высота: 100 мм
• Ширина: 200 мм
• Внутренний радиус: 300 мм - обеспечивает безопасный изгиб кабелей без повреждения изоляции
• Материал: сталь оцинкованная, толщиной 0,8 мм
• Покрытие: горячее цинкование по методу Сендзимира - защитный слой цинка 10–20 мкм, устойчив к коррозии
• Цвет: серый
• Исполнение: с интегрированным соединителем - позволяет легко состыковать с прямыми секциями лотков
• Тип крепления: болтовое - фиксируется саморезами или болтами к опорным конструкциям
• Наличие крышки: да - защищает кабели от внешних воздействий и предотвращает выпадение проводов
• Диапазон рабочих температур: от –60 C до +60 C - подходит для холодных и жарких условий
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Соответствие нормативам: ГОСТ 14918-80

Совместимость и монтаж

Поворот 45 градусов 100х200 совместим со всеми лотками серии ESCA от IEK, имеющими аналогичные габариты (100×200 мм). Интегрированный соединитель позволяет закрепить элемент без дополнительных деталей - достаточно выровнять его с прямой секцией и зафиксировать болтами через отверстия. Крышка крепится на защелках и легко снимается для обслуживания кабелей. Учитывайте посадочные размеры: ширина 200 мм требует соответствующего зазора в конструкции.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14918-80, регламентирующим конструкцию и прочность металлических кабельных лотков. Горячее цинкование по методу Сендзимира гарантирует антикоррозийную защиту даже в агрессивных средах. Наличие крышки снижает риск случайного контакта с токоведущими частями и исключает попадание посторонних предметов внутрь трассы.

Преимущества

• Одинаковая толщина стенки (0,8 мм) и покрытие с прямыми секциями обеспечивают равномерную механическую нагрузку по всей трассе
• Интегрированный соединитель ускоряет сборку и исключает необходимость в дополнительных переходниках
• Крышка плотно прилегает и не требует дополнительных креплений - экономит время при монтаже и обслуживании
• Устойчивость к экстремальным температурам делает изделие пригодным для использования в неотапливаемых помещениях и на улице
• 20-летний срок службы минимизирует затраты на замену и ремонт

Ограничения применения

• Не предназначена для вертикальных поворотов - применяется только в горизонтальных трассах
• Не рекомендуется использовать в условиях постоянного воздействия открытого огня или высоких температур выше +60 C
• Подходит только для кабелей с минимальным радиусом изгиба ≤300 мм; крупногабаритные пучки могут не поместиться
• Не является герметичным устройством - не подходит для помещений с повышенной влажностью без дополнительной защиты

Примеры использования

• Переход кабельной трассы вокруг технологической колонны в цехе
• Обход препятствия (вентиляционный канал, трубопровод) на производстве
• Смена направления трассы в распределительном щите при ограниченном пространстве
• Прокладка кабелей в неотапливаемом складском помещении зимой

Практические советы

• Перед монтажом проверьте соответствие внутреннего радиуса (300 мм) минимальному допустимому радиусу изгиба используемых кабелей
• При использовании в местах с возможным механическим воздействием (например, рядом с проездами) дополнительно закрепите элемент анкерными болтами
• Не перетягивайте болты крепления - это может деформировать оцинкованную сталь и нарушить целостность покрытия
• При необходимости замены или модификации трассы - крышка легко демонтируется без инструментов
• Для длительной эксплуатации в сыром воздухе рекомендуется периодически осматривать места стыков на наличие следов коррозии
