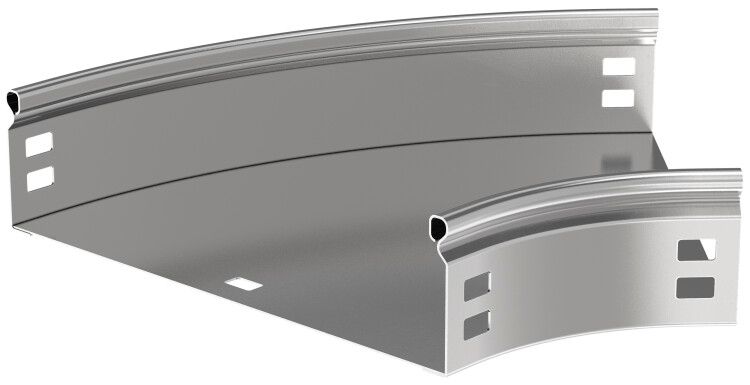

Поворот плавн. 45град тип Г01 ESCA 50х200мм | CPG01-0-45-050-200 IEK

Поворот плавный 45 градусов тип Г01 ESCA 50х200мм от IEK - элемент кабельной трассы, обеспечивающий плавный горизонтальный поворот на 45° с минимальным радиусом изгиба. Применяется в системах прокладки кабелей в промышленных и коммерческих объектах, совместим с профилями серии ESCA.

Назначение и область применения

Поворот плавный 45 градусов тип Г01 ESCA 50х200мм используется для изменения направления кабельной трассы в горизонтальной плоскости под углом 45°. Предназначен для прокладки силовых и управляющих кабелей в каналах, лотках и коробах системы ESCA. Подходит для установки в помещениях с высокой нагрузкой, на производствах, в распределительных пунктах, на транспорте и в инфраструктурных объектах.

Технические характеристики

• Угол поворота: 45 градусов
• Внутренний радиус: 100 мм - обеспечивает безопасный изгиб кабелей без повреждения изоляции
• Высота: 50 мм - соответствует стандартной глубине профилей ESCA
• Ширина: 200 мм - позволяет прокладывать до 8–12 кабелей среднего сечения (зависит от типа и диаметра)
• Материал: сталь с оцинкованным покрытием по технологии Сендзимира - защитный слой цинка ≥10 мкм
• Покрытие: оцинкованное - устойчиво к коррозии, не требует окраски
• Цвет: светло-серый - единый внешний вид с другими элементами серии ESCA
• Исполнение: с соединителем - фиксируется без дополнительных креплений
• Срок службы: 20 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Поворот плавный 45 градусов тип Г01 ESCA 50х200мм совместим с профилями серии ESCA того же класса (высота 50 мм). Устанавливается между прямыми участками трассы. Соединитель уже встроен - достаточно защелкнуть элемент с соседними деталями. Монтаж выполняется без инструментов: плотное соединение достигается за счет жесткой формы и точного изготовления. Для герметичности рекомендуется использовать крышки (в комплект не входят).

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости для промышленных кабельных систем. Произведено из стали с оцинкованным покрытием по ГОСТ 14918 и ISO 1461. Нет открытых проводящих частей - исключает риск поражения током при правильном монтаже.

Преимущества

• Плавный радиус 100 мм снижает напряжение в кабелях при прокладке, особенно важен для чувствительных сигналов и многожильных проводов
• Оцинкованная сталь предотвращает ржавчину даже во влажных зонах (цеха, подвалы, наружные каналы)
• Фиксация через встроенный соединитель экономит время монтажа и исключает потерю крепежа
• Единая система ESCA - все элементы взаимозаменяемы, легко масштабируются

Ограничения применения

• Не предназначена для вертикальных поворотов - только горизонтальная плоскость
• Не следует применять в условиях постоянного воздействия кислот, щелочей или морской воды - оцинковка не выдерживает агрессивную химию
• Крышка не входит в комплект - требуется докупать отдельно для защиты от пыли и влаги
• Не подходит для кабелей с наружным диаметром более 25 мм - возможен перегиб и повреждение изоляции

Примеры использования

• Переход кабельной трассы вокруг колонны в производственном цехе
• Обход препятствий на технологической линии (трубопроводы, оборудование)
• Соединение двух параллельных лотков под углом в распределительной комнате
• Прокладка кабелей управления в автоматизированных системах с ограниченным пространством

Практические советы

• Проверьте внутренний диаметр кабелей перед монтажом - он должен быть меньше 2/3 от внутренней ширины поворота (200 мм)
• При использовании в сырых местах обязательно закрывайте трассу крышками ESCA
• Не используйте этот поворот как опору - он рассчитан только на вес кабелей, а не на механическую нагрузку
• Для длинных трасс с несколькими поворотами - сохраняйте равномерный шаг между элементами, чтобы избежать перегрузки
• Запомните артикул cpg01-0-45-050-200 - он однозначно идентифицирует именно этот элемент в каталогах IEK
