Поворот на 45 град. вертикальный внутренний 50х200 | CLP3V-050-200 IEK

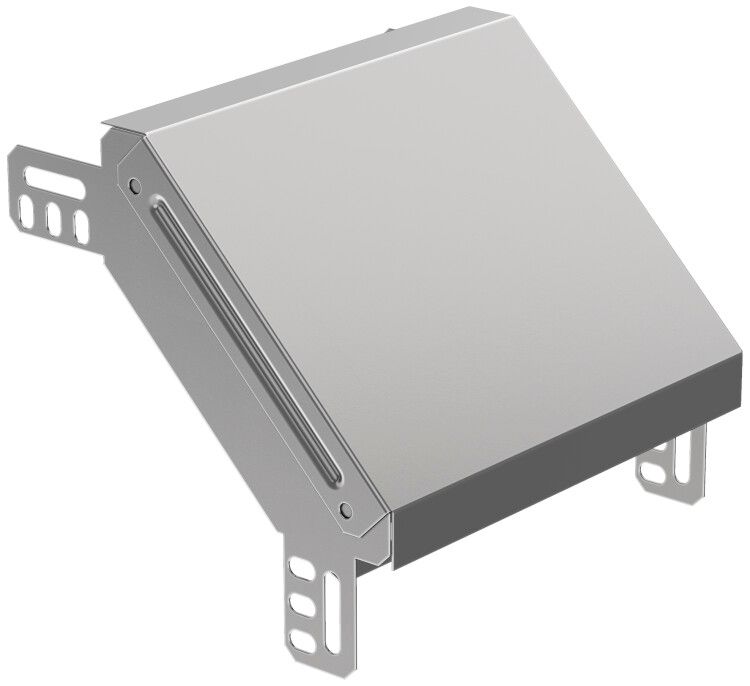

Поворот вертикальный внутренний 45 градусов 50x200мм от IEK (ИЭК), артикул clp3v-050-200, предназначен для изменения направления кабельной трассы внутри помещения под углом 45°. Этот элемент из оцинкованной стали совместим с другими секциями лотков серии ESCA и обеспечивает надежную прокладку кабелей в углах конструкций.

Назначение и область применения

Поворот вертикальный внутренний 45 градусов 50x200мм используется для плавного перехода кабельной трассы между вертикальными участками, когда требуется изменить направление на 45° внутрь угла. Применяется в системах кабельных лотков в промышленных зданиях, серверных, распределительных пунктах и других объектах, где необходимо сохранить целостность трассы при сложной траектории прокладки.

Технические характеристики

• Угол поворота: 45° - позволяет выполнить плавный поворот без острых изгибов, снижающих нагрузку на кабели;
• Высота: 50 мм - соответствует стандартным высотам лотков серии ESCA;
• Ширина: 200 мм - определяет вместимость кабелей, подходит для средних нагрузок;
• Толщина материала: 1 мм - обеспечивает достаточную жесткость при минимальном весе;
• Материал: сталь оцинкованная по методу Сендзимира - защитный слой цинка 10–20 мкм, устойчив к коррозии;
• Покрытие: серое, матовое - не требует окраски, совместимо с другими элементами серии ESCA;
• Внутренний радиус: 300 мм - гарантирует безопасный изгиб кабелей без повреждения изоляции;
• Исполнение: с интегрированным соединителем - упрощает сборку без дополнительных фланцев;
• Наличие крышки: да - защищает кабели от пыли, механических воздействий и случайного доступа;
• Диапазон рабочих температур: от –60 до +60 C - подходит для холодных и теплых помещений, включая неотапливаемые зоны;
• Срок службы: 20 лет - рассчитан на длительную эксплуатацию без замены;
• Нормативный документ: ГОСТ 14918-80 - соответствие требованиям к металлическим кабельным лоткам.

Совместимость и монтаж

Поворот вертикальный внутренний 45 градусов 50x200мм совместим с лотками серии ESCA от IEK, имеющими аналогичную высоту 50 мм и ширину до 200 мм. Монтаж осуществляется болтовым способом: элемент крепится к смежным прямым участкам лотка через предварительно подготовленные отверстия. Интегрированный соединитель исключает необходимость установки внешних фланцев. Крышка фиксируется на защелках - её можно легко снять для обслуживания кабелей без демонтажа всего элемента.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80, который регламентирует требования к прочности, герметичности и долговечности металлических кабельных лотков. Оцинкование по методу Сендзимира обеспечивает электроизоляцию и защиту от коррозии, что важно для работы в условиях повышенной влажности. Угол поворота и радиус изгиба рассчитаны так, чтобы не нарушать допустимую степень изгиба кабелей, согласно правилам устройства электроустановок (ПУЭ).

Преимущества

• Одинаковая толщина стенок и покрытие с прямыми лотками - единая система, не требует адаптеров;
• Крышка в комплекте - экономит время на закупку дополнительных элементов;
• Метод Сендзимира - более равномерное и плотное цинкование по сравнению с обычным горячим цинкованием;
• Болтовое крепление - надежнее сварки, позволяет разбирать и перенастраивать трассу;
• Работает в экстремальных температурах - подходит даже для холодильных камер и открытых площадок.

Ограничения применения

Не предназначено для наружной установки под открытым небом - хотя материал устойчив к коррозии, отсутствует дополнительная защита от осадков и УФ-излучения. Не рекомендуется использовать с лотками другой серии, если их высота отличается от 50 мм - возможны щели и потеря герметичности. Также не следует применять для кабелей с минимальным радиусом изгиба менее 300 мм - это может вызвать повреждение изоляции.

Примеры использования

• Переход кабельной трассы от потолочного лотка к вертикальному стояку в серверной комнате;
• Обход колонны или выступающей части стены в производственном цехе;
• Прокладка силовых кабелей в многоэтажном здании при изменении уровня этажей;
• Системы автоматизации на конвейерах, где требуется точный угол поворота трассы.

Практические советы

• При проектировании трассы проверьте, что суммарный радиус изгиба всех элементов (включая этот поворот) не меньше минимального значения, указанного производителем кабеля;
• Для удобства монтажа используйте одинаковые болты и гайки, как в других элементах серии ESCA - это ускоряет сборку;
• Если трасса будет находиться в месте с частым обслуживанием, убедитесь, что крышка легко открывается - она не должна быть перетянута болтами;
• При использовании в сыром помещении дополнительно проверьте герметичность стыков после монтажа - даже с крышкой возможны сквозняки и конденсат.
