Поворот плавн. 90град тип Г01 ESCA 80х200мм IEK | CPG01-0-90-080-200

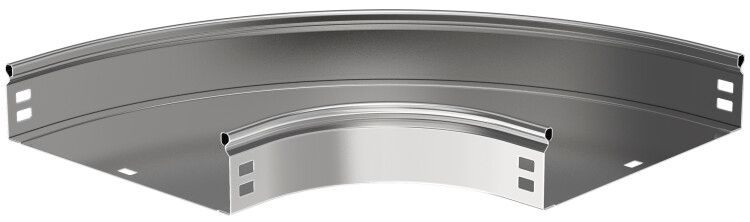

Поворот плавный 90 град тип Г01 ESCA 80х200мм от IEK - элемент кабельного канала для плавного изменения направления трассы под углом 90°. Применяется в системах прокладки кабелей в помещениях и на объектах с умеренным климатом. Артикул cpg01-0-90-080-200 соответствует требованиям ГОСТ Р 52868-2007.

Назначение и область применения

Поворот плавный 90 град тип Г01 ESCA 80х200мм используется для организации горизонтальных поворотов кабельной трассы без острых изгибов. Предназначен для прокладки силовых и контрольных кабелей внутри зданий, где требуется сохранить целостность изоляции и удобство протяжки проводов. Подходит для установки в электроустановках, производственных цехах, офисных комплексах и других объектах с закрытой кабельной трассой.

Технические характеристики

• Угол поворота: 90 градусов
• Размеры: высота 80 мм, ширина 200 мм
• Внутренний радиус: 100 мм - обеспечивает плавный переход без перегиба кабеля
• Материал: сталь оцинкованная по методу Сендзимира - защитный слой цинка ≥10 мкм
• Толщина стенки: 0,8 мм
• Цвет: светло-серый
• Степень защиты: IP00 - не защищен от попадания воды и пыли; применяется только в закрытых помещениях
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - допускает работу в условиях умеренного и холодного климата
• Диапазон рабочих температур: от –50 C до +40 C
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Исполнение: с соединительным разъемом - совместим с другими элементами системы ESCA
• Нормативный документ: ГОСТ Р 52868-2007

Совместимость и монтаж

Поворот плавный 90 град тип Г01 ESCA 80х200мм совместим с другими элементами кабельного канала серии ESCA от IEK, имеющими тот же профиль и способ крепления. Монтаж осуществляется путём фиксации к основному каналу через соединительный разъем - без необходимости сверления или дополнительных крепежей. Для герметизации и защиты от внешних воздействий необходимо использовать крышку (в комплект не входит). Рекомендуется предварительно проверить соответствие внутреннего радиуса (100 мм) минимальному радиусу изгиба используемых кабелей.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007 - нормативу для металлических кабельных каналов. Отсутствие степени защиты (IP00) требует исключительно внутренней установки в сухих, недоступных для случайного контакта местах. Наличие оцинкованного покрытия снижает риск коррозии, что продлевает срок службы и безопасность эксплуатации.

Преимущества

• Плавный радиус 100 мм позволяет протягивать кабели без механических повреждений изоляции
• Оцинкование по методу Сендзимира гарантирует долговечную защиту от коррозии даже в условиях повышенной влажности
• Форма и размеры стандартизированы - обеспечивают точное соединение с другими элементами ESCA
• Не требует специальных инструментов для монтажа - просто вставляется в канал
• Поддерживает широкий температурный диапазон - подходит для холодных помещений и неотапливаемых зон

Ограничения применения

• Не предназначена для открытой прокладки - степень защиты IP00 исключает использование на улице, в сырых или пыльных средах
• Не содержит крышки - её необходимо приобретать отдельно
• Не рекомендуется применять для кабелей с минимальным радиусом изгиба меньше 100 мм - возможны повреждения жил
• Не подходит для систем с высоким уровнем ЭМИ - материал не экранирует помехи

Примеры использования

• Переход кабельной трассы в угол помещения при прокладке вдоль стен
• Обход препятствий (колонн, трубопроводов) в производственных цехах
• Соединение вертикальных и горизонтальных участков кабельного канала в распределительных щитах
• Прокладка кабелей управления на конвейерах, станках и автоматических линиях

Практические советы

• Перед монтажом убедитесь, что толщина кабеля и количество жил позволяют свободно пройти через внутреннее сечение с учетом радиуса 100 мм
• Закрывайте поворот крышкой после прокладки кабелей - это предотвращает запыление и случайный доступ
• При использовании в холодном климате (УХЛ2) контролируйте наличие конденсата - он не влияет на корпус, но может повредить кабели
• Проверьте совместимость с другими элементами ESCA - все детали должны иметь одинаковый шаг крепления и высоту профиля
• Для длительной эксплуатации в агрессивных средах рассмотрите возможность дополнительной антикоррозийной обработки стыков
