Поворот на 45 градусов вертикальный внешний 100x400 - CLP3N-100-400 IEK

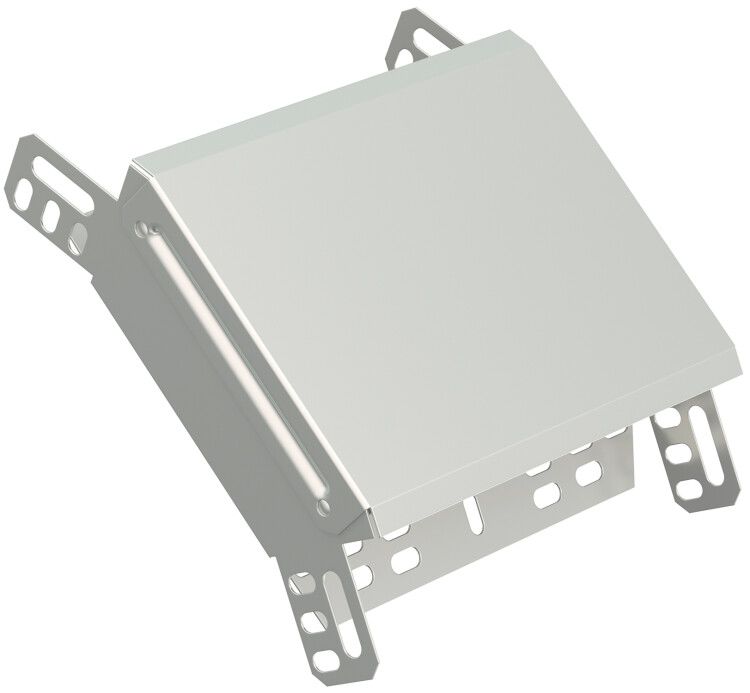

Поворот для кабельного лотка вертикальный внешний 45 градусов 100x400 мм от IEK (ИЭК), артикул clp3n-100-400, предназначен для изменения направления кабельной трассы под углом 45° в вертикальной плоскости. Изделие выполнено из оцинкованной стали, устойчиво к коррозии и рассчитано на длительную эксплуатацию в условиях промышленных объектов.

Назначение и область применения

Поворот для кабельного лотка вертикальный внешний 45 градусов 100x400 мм используется для плавного перехода кабелей между горизонтальным и наклонным участком трассы. Применяется там, где требуется изменить высоту расположения кабельного лотка без резких изгибов - например, при проходе через перекрытия, этажи, оборудование или при необходимости обхода препятствий. Подходит для систем с большим количеством силовых и контрольных кабелей в промышленных зонах, на заводах, в распределительных пунктах и энергообъектах.

Технические характеристики

• Угол поворота: 45° - обеспечивает плавный переход без перегрузки кабелей;
• Размеры: высота 100 мм, ширина 400 мм - совместим с лотками того же формата;
• Материал: сталь оцинкованная, толщиной 1 мм - прочная, жесткая конструкция;
• Покрытие: горячее цинкование по технологии Сендзимира - защитный слой 10–20 мкм, устойчив к механическим повреждениям и коррозии;
• Внутренний радиус: 300 мм - позволяет безопасно прокладывать кабели с минимальными допустимыми радиусами изгиба;
• Крышка: в комплекте - защищает кабели от пыли, влаги и механических воздействий;
• Тип крепления: болтовое - надежное соединение с другими элементами лотка;
• Диапазон рабочих температур: от –60 C до +60 C - работает в суровых климатических условиях;
• Срок службы: 20 лет - при соблюдении условий эксплуатации;
• Цвет: серый - соответствует цветовой гамме лотков серии ESCA;
• Нормативный документ: ГОСТ 14918-80 - соответствие требованиям к металлическим кабельным системам.

Совместимость и монтаж

Поворот для кабельного лотка вертикальный внешний 45 градусов 100x400 мм совместим с лотками серии ESCA от IEK и другими изделиями аналогичных габаритов (100×400 мм). Установка выполняется с помощью болтового крепления к прямым участкам лотка. Интегрированный соединитель исключает необходимость дополнительных фланцев или адаптеров. Крышка крепится на защелках - легко открывается для обслуживания кабелей. Для монтажа требуются стандартные инструменты: гаечные ключи, дрель, метчики для резьбы. Обязательно выравнивать ось поворота по уровню перед затяжкой болтов.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80, который регламентирует требования к металлическим кабельным лоткам и аксессуарам. Горячее цинкование обеспечивает электроизоляцию от корпуса оборудования и снижает риск коррозионного разрушения. Температурный диапазон –60…+60 C гарантирует работу в холодильных камерах, на открытых площадках и в помещениях с повышенной тепловой нагрузкой. Наличие крышки предотвращает случайный доступ к кабелям и снижает риск поражения электрическим током.

Преимущества

• Одинаковая толщина стенки (1 мм) и покрытие с прямыми лотками - единая система, без риска деформаций;
• Интегрированный соединитель - минимум деталей, быстрый монтаж, меньше точек отказа;
• Горячее цинкование - долговечнее, чем гальванизация, особенно при механических ударах;
• Крышка в комплекте - экономит время и деньги на докупку аксессуаров;
• Серия ESCA - унифицированная система, все элементы взаимозаменяемы.

Ограничения применения

• Не предназначена для использования в качестве основного несущего элемента - только как аксессуар к лотку;
• Не рекомендуется применять в средах с постоянным контактом с агрессивными химикатами (например, кислотами, щелочами) - даже оцинковка имеет предел устойчивости;
• Внутренний радиус 300 мм не подходит для кабелей с минимальным радиусом изгиба более 300 мм - проверяйте спецификации кабелей перед прокладкой;
• Запрещается использовать в качестве опоры для тяжелого оборудования - только для кабелей.

Примеры использования

• Переход кабельной трассы с первого этажа на второй в многоэтажном производственном здании;
• Обход трубопровода или вентиляционного канала в машинном зале;
• Подключение кабелей к оборудованию, установленному на платформе выше уровня пола;
• Прокладка в закрытых технологических коридорах с ограниченным пространством.

Практические советы

• При монтаже обязательно используйте болты с гроверами или контргайками - вибрация оборудования может ослабить крепление;
• Перед установкой проверьте внутренний радиус 300 мм - он должен соответствовать максимальному радиусу изгиба ваших кабелей (особенно для многожильных и силовых);
• Если трасса проходит в сыром помещении, дополнительно герметизируйте стыки силиконовым составом;
• При использовании нескольких поворотов подряд - следите за суммарным углом и не превышайте допустимую нагрузку на кабели;
• Артикул clp3n-100-400 совпадает с другими элементами серии ESCA - заказывайте всю систему одним заказом для гарантированной совместимости.
