Угол вертикальный внешний 45 градусов с крышкой Стандарт 400х100 | PR16.0576 Промрукав Строитель

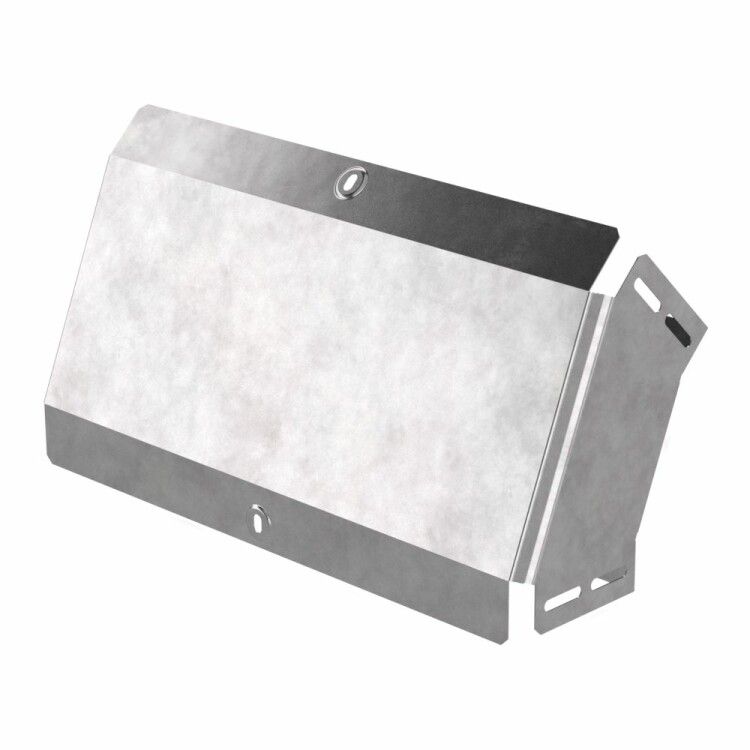

Угол вертикальный внешний 45 градусов с крышкой 400х100 Стандарт Промрукав - это элемент кабельной трассы из оцинкованной стали, предназначенный для изменения направления кабельных путей под углом 45°. Бренд Промрукав выпускает этот продукт в сериях для открытых систем прокладки, обеспечивая надежную защиту проводов в условиях широкого температурного диапазона. Артикул pr16.0576 соответствует требованиям ТУ 25.11.23-001-52715257-2019.

Назначение и область применения

Угол вертикальный внешний 45 градусов с крышкой 400х100 Стандарт Промрукав используется для плавного перехода кабельных трасс между горизонтальными и вертикальными участками. Подходит для монтажа на перфорированных и глухих лотках в системах с открытым способом прокладки. Область применения - промышленные объекты, где требуется защищенная маршрутизация силовых и слаботочных кабелей: заводы, энергообъекты, транспортные терминалы, складские комплексы.

Технические характеристики

• Угол изгиба: 45° - позволяет выполнять плавный поворот без резких перегибов кабелей
• Габариты: 400×100 мм - ширина внутреннего канала 400 мм, высота 100 мм
• Внутренний радиус: 75 мм - минимизирует механическое напряжение на изгибаемых жилах
• Материал: сталь оцинкованная по методу Сендзимира - равномерное цинковое покрытие толщиной 10–22 мкм
• Толщина стенки: 0,8 мм - усиленное исполнение для повышенной жесткости
• Крышка: есть, с фиксацией - обеспечивает доступ к кабелям и защиту от внешних воздействий
• Цвет: серый - стандартный цвет оцинкованной стали
• Температура эксплуатации: от -80C до +150C - работает в экстремальных климатических зонах
• Огнестойкость: да - не поддерживает горение, сохраняет целостность при нагреве
• Нормативный документ: ТУ 25.11.23-001-52715257-2019
• Исполнение: без соединительных разъемов - требует крепления к лоткам болтовым соединением

Совместимость и монтаж

Угол вертикальный внешний 45 градусов с крышкой 400х100 Стандарт Промрукав совместим с лотками того же типа и размера: перфорированными и глухими, шириной 400 мм. Монтаж осуществляется открытым способом - крепится к основному лотку с помощью саморезов или болтов через предварительно подготовленные отверстия. Для герметичности рекомендуется использовать уплотнители на стыках, если система должна работать во влажной среде. Крышка фиксируется на защелках или болтах - легко открывается для обслуживания кабелей.

Безопасность и стандарты

Изделие соответствует нормативу ТУ 25.11.23-001-52715257-2019. Огнестойкость обеспечивается за счет стального корпуса без легкоплавких компонентов. Цинкование по методу Сендзимира гарантирует долговечную антикоррозийную защиту даже при частых перепадах температур. Климатическое исполнение УХЛ2 допускает использование в закрытых помещениях и под навесом, но не в условиях постоянного контакта с осадками или подводной эксплуатации.

Преимущества

• Усиленное исполнение (толщина 0,8 мм) снижает риск деформации при нагрузке
• Защитное покрытие по методу Сендзимира устойчиво к механическому и химическому воздействию
• Крышка обеспечивает быстрый доступ к кабелям без демонтажа всего элемента
• Работает в широком диапазоне температур - от арктических условий до печных зон
• Не требует специальных инструментов для монтажа - совместим с типовым крепежом

Ограничения применения

• Не предназначен для скрытой прокладки внутри стен или полов - только открытые системы
• Не имеет встроенных соединителей - необходимо использовать дополнительные крепежные элементы
• Не рассчитан на длительное погружение в воду - IP-класс защиты не указан, поэтому не применяется в сырых местах без дополнительной герметизации
• Подходит только для лотков шириной 400 мм; несовместим с другими размерами
• Запрещена сварка - тепловое воздействие разрушает цинковое покрытие

Примеры использования

• Переход с горизонтального лотка на вертикальный стояк в цехе металлургического завода
• Спуск кабелей от потолочного распределительного щита к полу в логистическом складе
• Обход препятствий (балок, труб) на технологической линии с использованием комбинированной трассы
• Прокладка сигнальных кабелей в холодильном комплексе при температуре ниже -60C

Практические советы

• При монтаже проверьте соответствие внутреннего радиуса (75 мм) минимально допустимому радиусу изгиба используемых кабелей - особенно для многожильных и чувствительных к изгибу типов
• Для работы в агрессивной среде (например, с химикатами) дополнительно обработайте стыки герметиком, несмотря на оцинковку
• Не затягивайте крепеж слишком сильно - тонкая сталь (0,8 мм) может деформироваться
• При замене старого уголка - убедитесь, что новый имеет те же габариты и тип крышки, чтобы не нарушить целостность трассы
• Храните в сухом месте - хотя материал устойчив к коррозии, длительный контакт с влагой может вызвать белый налет (цветущий цинк), который не влияет на функциональность, но эстетически нежелателен
