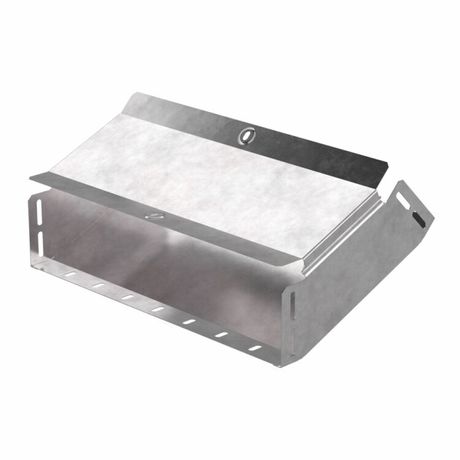

Угол вертикальный внутренний 45 градусов с крышкой Стандарт 400х100 | PR16.0594 Промрукав Строитель

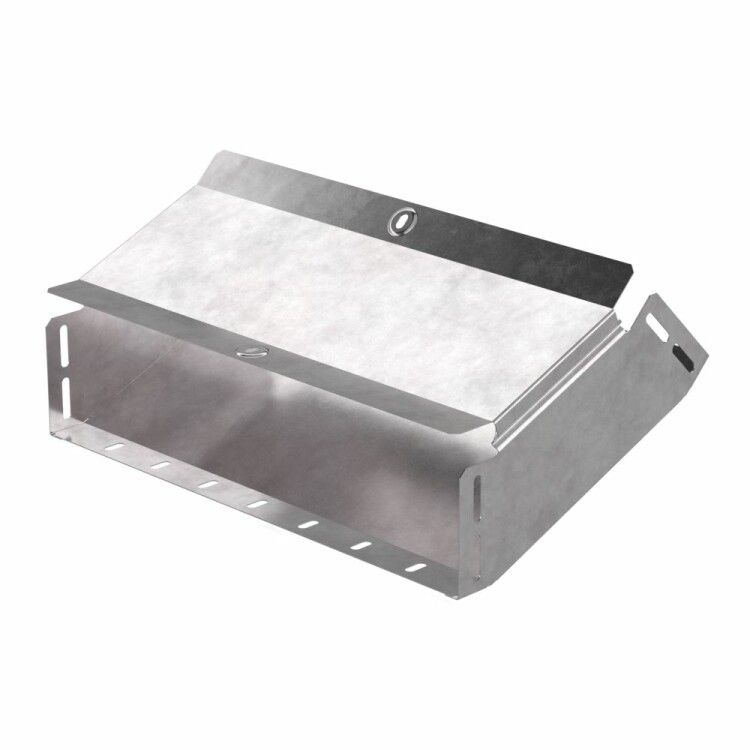

Угол вертикальный внутренний 45 градусов с крышкой 400х100 Стандарт Промрукав - это элемент кабельной трассы из оцинкованной стали, предназначенный для изменения направления кабельных путей под углом 45°. Бренд Промрукав выпускает этот продукт в сериях для открытых систем прокладки, обеспечивая надежную защиту проводов и кабелей в условиях широкого температурного диапазона.

Назначение и область применения

Угол вертикальный внутренний 45 градусов с крышкой 400х100 Стандарт Промрукав используется для поворота кабельных трасс между горизонтальными и вертикальными участками. Подходит для монтажа с перфорированными и глухими лотками. Применяется в промышленных объектах, где требуется защищенная и доступная прокладка силовых и слаботочных кабелей - например, на заводах, в энергообъектах, на транспорте и в логистических комплексах.

Технические характеристики

• Угол изгиба: 45°
• Габариты: ширина 400 мм, высота 100 мм
• Внутренний радиус: 75 мм - позволяет безопасно прокладывать кабели без перегибов
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 0,8 мм
• Покрытие: цинк толщиной 10–22 мкм, равномерно нанесённый на лист до формования
• Цвет: серый
• Температурный диапазон: от -80 C до +150 C
• Огнестойкость: да - материал не поддерживает горение
• Исполнение: без соединительных разъемов - требует механического крепления к другим элементам трассы
• Нормативный документ: ТУ 25.11.23-001-52715257-2019
• Климатическое исполнение: УХЛ2 - допускает эксплуатацию в помещениях и под навесом

Совместимость и монтаж

Угол вертикальный внутренний 45 градусов с крышкой 400х100 Стандарт Промрукав совместим с лотками того же типа и размера - с шириной 400 мм и соответствующей высотой. Монтаж открытый: фиксируется саморезами или болтами к опорным конструкциям. Крышка легко открывается и закрывается - позволяет выполнять обслуживание без демонтажа всего участка. Для сборки трассы используйте одинаковые по толщине и типу материалы - не рекомендуется смешивать с алюминием или пластиком.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 25.11.23-001-52715257-2019. Огнестойкость обеспечивается за счет стального основания и отсутствия горючих материалов. Цинкование по методу Сендзимира гарантирует долговечную антикоррозийную защиту даже при повышенной влажности. Температурный предел +150 C исключает деформацию при кратковременных перегревах, например, рядом с нагревательными элементами.

Преимущества

• Защитное цинковое покрытие нанесено до формования - обеспечивает целостность защиты даже после резки и гибки
• Крышка плотно прилегает, не выпадает при вибрации
• Высокая жесткость конструкции - не прогибается под весом кабеля
• Подходит для длительной эксплуатации в суровых условиях - от сильных холодов до высоких температур
• Не требует специальных инструментов для монтажа - достаточно обычных крепежных средств

Ограничения применения

• Не предназначен для погружения в воду - IP-защита не указана, не рассчитан на уличную установку без навеса
• Не имеет встроенных соединителей - необходимо использовать дополнительные элементы для герметизации стыков
• Запрещена работа при температурах выше +150 C - возможна потеря прочности металла
• Не совместим с кабелями, имеющими наружный диаметр более 75 мм - радиус изгиба ограничен

Примеры использования

• Переход с горизонтального лотка на вертикальный стояк в цехе с конвейерной линией
• Обход препятствий (балок, труб) в распределительном щите
• Прокладка кабелей от этажа к этажу в здании с открытыми каналами
• Системы автоматизации на тепловых станциях, где важны огнестойкость и термостойкость

Практические советы

• Проверьте внутренний радиус 75 мм перед выбором кабелей - максимальный наружный диаметр кабеля не должен превышать 70 мм
• При монтаже в местах с вибрацией используйте антивибрационные прокладки под крепления
• Не затягивайте крепеж слишком сильно - это может деформировать тонкую стенку 0,8 мм
• Для длинных трасс с несколькими углами убедитесь, что суммарный угол не превышает допустимые нормы для кабелей (обычно 90° за один переход)
• При хранении сохраняйте оригинал упаковки - оцинкованная поверхность чувствительна к механическому воздействию
