Поворот на 45 град. вертикальный внешний 80х400 | CLP3N-080-400 IEK

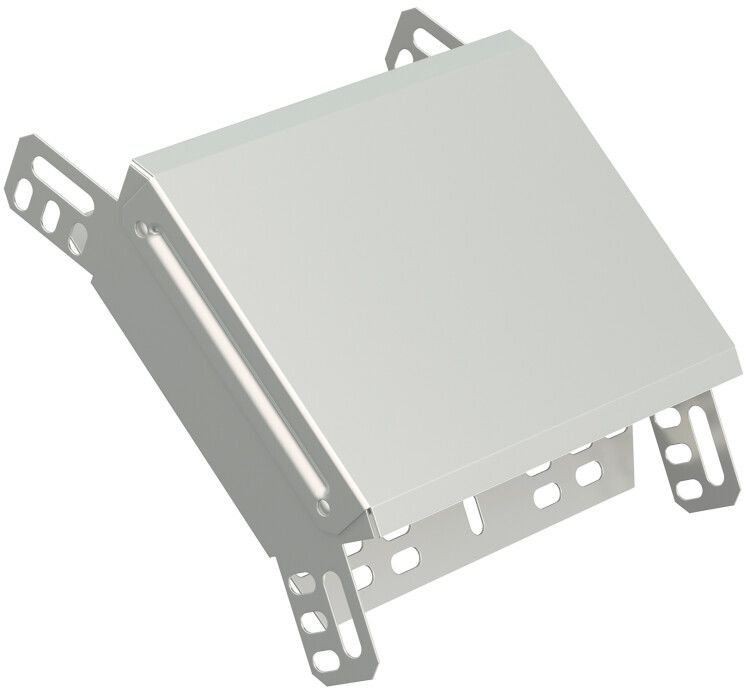

Поворот вертикальный внешний 45 градусов 80x400мм от IEK (ИЭК), артикул clp3n-080-400, предназначен для изменения направления кабельной трассы на 45° в вертикальной плоскости. Этот элемент используется в системах металлических лотков серии ESCA и обеспечивает надёжную прокладку кабелей в условиях экстремальных температур и высокой влажности.

Назначение и область применения

Поворот вертикальный внешний 45 градусов 80x400мм применяется для плавного перехода кабельной трассы между вертикальными участками под углом 45°. Подходит для установки в промышленных объектах, энергообъектах, транспортных узлах и других местах, где требуется изменить направление трассы без резких изгибов. Элемент особенно эффективен там, где важна компактность и прочность конструкции.

Технические характеристики

• Угол поворота: 45° - позволяет выполнить плавный поворот без перегрузки кабелей
• Высота: 80 мм - соответствует стандартным размерам лотков серии ESCA
• Ширина: 400 мм - обеспечивает достаточное пространство для прокладки кабелей
• Толщина материала: 1 мм - гарантирует жесткость и долговечность при механических нагрузках
• Внутренний радиус: 300 мм - минимизирует риск повреждения изоляции кабелей при прокладке
• Материал: сталь оцинкованная по методу Сендзимира - защитный слой цинка 10–20 мкм, устойчив к коррозии
• Покрытие: серое, оцинкованное - не требует окраски, сохраняет вид при длительной эксплуатации
• Диапазон рабочих температур: от –60 до +60 C - работает в суровых климатических условиях
• Срок службы: 20 лет - рассчитан на долгосрочную эксплуатацию без замены
• Исполнение: с интегрированным соединителем - упрощает сборку и исключает необходимость дополнительных фланцев
• Наличие крышки: да - защищает кабели от пыли, влаги и механических воздействий
• Нормативный документ: ГОСТ 14918-80 - соответствие требованиям к металлическим лоткам

Совместимость и монтаж

Поворот вертикальный внешний 45 градусов 80x400мм совместим с другими элементами серии ESCA от IEK, имеющими аналогичные габариты. Крепится болтовым способом к прямым секциям лотков - достаточно использовать стандартные болты М6 или М8. Интегрированный соединитель обеспечивает герметичность и точное выравнивание без зазоров. Установка выполняется без сварки - снижается время монтажа и риск повреждения покрытия.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80, который регламентирует требования к металлическим кабельным лоткам. Оцинкованное покрытие по методу Сендзимира обеспечивает электроизоляцию и предотвращает образование гальванических пар при контакте с другими металлами. Применение в помещениях с повышенной влажностью и на открытом воздухе допускается благодаря широкому температурному диапазону.

Преимущества

• Интегрированный соединитель исключает необходимость дополнительных деталей и ускоряет сборку
• Оцинкованная сталь по методу Сендзимира устойчива к коррозии даже в агрессивных средах
• Крышка плотно закрывается - защищает кабели от внешних факторов без необходимости дополнительных креплений
• Фиксация болтами позволяет легко демонтировать и обслуживать трассу
• Соответствие ГОСТ обеспечивает совместимость с большинством существующих систем лотков

Ограничения применения

• Не предназначена для использования в качестве основного несущего элемента - должна применяться только как аксессуар к прямым лоткам
• Не рекомендуется для прокладки силовых кабелей с минимальным радиусом изгиба менее 300 мм - возможен риск повреждения изоляции
• Не подходит для установки в зонах с постоянным ударным воздействием - материал хоть и прочный, но не является бронированным
• Запрещено использование в средах с хлористыми солями (например, побережья морей) без дополнительной защиты - оцинковка имеет ограниченную устойчивость к морской коррозии

Примеры использования

• Переход кабельной трассы от потолка к стене в распределительном щите
• Смена направления трассы на технологической площадке с вертикальными этажами
• Прокладка кабелей в холодильных камерах и на открытых эстакадах
• Обустройство маршрута для сигнализационных и управляющих кабелей в промышленных автоматах

Практические советы

• При монтаже проверьте, чтобы внутренний радиус 300 мм не был нарушен - это важно для кабелей с жёсткой изоляцией
• Используйте болты с шайбами и гроверами - они предотвратят самопроизвольное ослабление креплений при вибрации
• При работе в условиях частых перепадов температур убедитесь, что все соединения затянуты равномерно - перетяжка может деформировать тонкий металл
• При заказе комплекта учитывайте, что этот поворот совместим только с лотками шириной 400 мм и высотой 80 мм - другие размеры потребуют другого артикула
• Для удобства обслуживания всегда оставляйте доступ к крышке - она снимается без инструментов
