Поворот на 45 град. вертикальный внутренний 80х400 | CLP3V-080-400 IEK

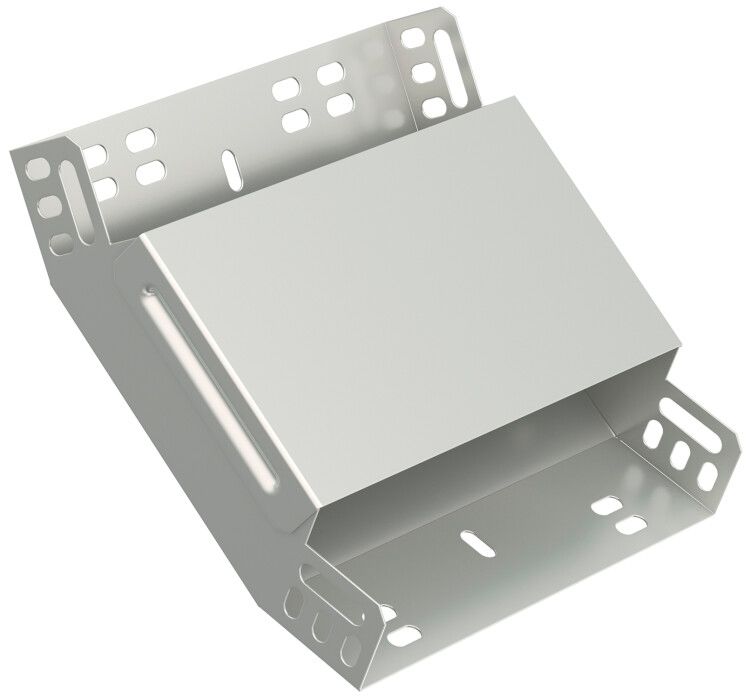

Поворот вертикальный внутренний 45 градусов 80x400 от IEK (ИЭК), артикул clp3v-080-400, предназначен для изменения направления кабельной трассы внутри помещения под углом 45°. Изделие выполнено из оцинкованной стали и совместимо с другими элементами серии ESCA.

Назначение и область применения

Поворот вертикальный внутренний 45 градусов 80x400 используется для плавного перехода кабельной трассы в вертикальной плоскости под углом 45°. Применяется в системах кабельных лотков при прокладке силовых, управляющих и слаботочных кабелей. Подходит для установки в производственных помещениях, серверных, распределительных пунктах, на объектах ЖКХ и транспорте.

Технические характеристики

• Угол поворота: 45° - обеспечивает плавный изгиб трассы без резких перегибов кабелей
• Высота: 80 мм - соответствует стандартным высотам лотков серии ESCA
• Ширина: 400 мм - позволяет прокладывать значительное количество кабелей
• Внутренний радиус: 300 мм - минимизирует механическую нагрузку на изоляцию кабелей при прокладке
• Материал: сталь оцинкованная, толщиной 1 мм - прочная, устойчивая к деформациям
• Покрытие: оцинковка горячим способом по методу Сендзимира - защитный слой цинка 10–20 мкм, устойчив к коррозии
• Цвет: серый - унифицирован с другими элементами системы
• Диапазон рабочих температур: от –60 C до +60 C - допускает применение в холодильных камерах и жарких помещениях
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Исполнение: с интегрированным соединителем - исключает необходимость дополнительных фланцев
• Наличие крышки: да - защищает кабели от внешнего воздействия и пыли
• Нормативный документ: ГОСТ 14918-80 - соответствие требованиям к металлическим кабельным лоткам

Совместимость и монтаж

Поворот вертикальный внутренний 45 градусов 80x400 совместим с лотками серии ESCA от IEK, имеющими аналогичную высоту 80 мм и ширину до 400 мм. Крепление болтовое - фиксируется к смежным участкам лотка с помощью болтов М6 или М8 (не входят в комплект). Установка выполняется после сборки основной трассы: поворот вставляется между прямыми секциями, крышка закрывается поверх кабелей. Соединитель уже встроен - не требует дополнительных деталей.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80, который регламентирует требования к металлическим кабельным лоткам. Оцинкованное покрытие снижает риск возникновения электрохимической коррозии. Температурный диапазон –60…+60 C гарантирует безопасную работу в условиях повышенной влажности и перепадов температур. Наличие крышки предотвращает случайный доступ к кабелям и снижает риск поражения электрическим током.

Преимущества

• Интегрированный соединитель ускоряет монтаж и исключает утечки по контактам
• Оцинковка по методу Сендзимира обеспечивает долговечность даже в агрессивных средах
• Крышка плотно фиксируется - не выпадает при вибрациях
• Соблюдение минимального радиуса изгиба 300 мм продлевает срок службы кабелей
• Серый цвет и единый дизайн позволяют использовать изделие в составе стандартизированной системы

Ограничения применения

• Не предназначена для наружной установки без защиты от осадков - хотя материал устойчив к коррозии, открытые места требуют дополнительной герметизации
• Не рекомендуется использовать с лотками других серий, если их высота отличается от 80 мм - возможны зазоры и потеря герметичности
• Запрещено нагружать поворот весом свыше расчетной нагрузки - максимальная нагрузка определяется типом и количеством кабелей, а не конструкцией самого поворота

Примеры использования

• Переход кабельной трассы от потолочного лотка к стеновому в машинном зале
• Обход инженерных коммуникаций в техническом коридоре производства
• Подключение шкафов управления к основному кабельному маршруту с изменением направления
• Прокладка кабелей в холодильных камерах с температурой ниже –40 C

Практические советы

• При проектировании трассы проверьте, что радиус изгиба кабелей не меньше 300 мм - иначе повредится изоляция
• Используйте болты класса прочности 8.8 и гроверы для надежного крепления - особенно в вибрирующих зонах
• После монтажа убедитесь, что крышка плотно прилегает по всей длине - щели могут стать путями попадания пыли и влаги
• Поворот можно использовать как часть модульной системы - сочетайте с прямыми лотками, ответвлениями и заглушками серии ESCA
• При замене старых лотков - учитывайте, что этот поворот имеет фиксированный угол; для других углов потребуется другая модель
