Поворот на 45 град. вертикальный внутренний 80х80 | CLP3V-080-080 IEK

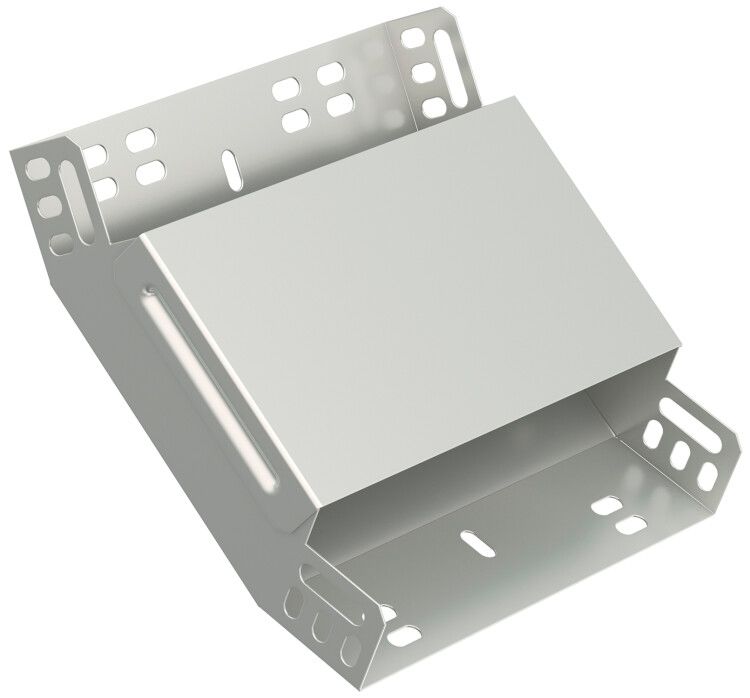

Поворот вертикальный внутренний 45 градусов 80х80 мм от IEK (ИЭК), артикул clp3v-080-080, предназначен для изменения направления кабельной трассы внутри помещения под углом 45°. Этот элемент из оцинкованной стали обеспечивает надёжную и долговечную прокладку кабелей в системах металлических лотков серии ESCA.

Назначение и область применения

Поворот вертикальный внутренний 45 градусов 80х80 мм используется для плавного перехода кабельной трассы между вертикальными участками под углом 45°. Применяется в системах распределения силовых и слаботочных кабелей в зданиях: офисах, производственных цехах, серверных, телекоммуникационных шкафах. Подходит для монтажа в закрытых помещениях с контролируемой средой.

Технические характеристики

• Угол поворота: 45° - позволяет изменить направление трассы без резких изгибов, снижая механическую нагрузку на кабели
• Размеры: 80×80 мм - совместим с лотками такого же сечения
• Материал: сталь оцинкованная по методу Сендзимира - устойчив к коррозии, срок службы до 20 лет
• Толщина стенки: 1 мм - достаточна для жесткости при нормальных нагрузках
• Внутренний радиус: 300 мм - соответствует минимальному допустимому радиусу изгиба для большинства кабелей
• Покрытие: оцинковано по методу Сендзимира - равномерный слой цинка 10–20 мкм, защищает от ржавчины даже при мелких царапинах
• Температурный диапазон: от –60 C до +60 C - работает в условиях холодных складов и нагреваемых помещений
• Крышка: есть - обеспечивает доступ к кабелям без демонтажа всего элемента
• Крепление: болтовое - фиксируется к основным лоткам с помощью болтов и гаек
• Норматив: ГОСТ 14918-80 - соответствие требованиям к металлическим кабельным лоткам
• Цвет: серый - стандартный цвет для промышленных решений

Совместимость и монтаж

Поворот вертикальный внутренний 45 градусов 80х80 мм совместим с лотками серии ESCA от IEK и другими изделиями того же сечения (80×80 мм), выполненными по ГОСТ 14918-80. Монтаж выполняется с использованием болтового крепления: элемент устанавливается между двумя прямыми секциями лотка, фиксируется через предварительно просверленные отверстия. Крышка крепится отдельно - её можно снимать для осмотра или добавления кабелей без полного демонтажа поворота.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80, который регламентирует требования к прочности, герметичности и электробезопасности металлических кабельных лотков. Оцинкованное покрытие исключает риск возникновения электрохимической коррозии при контакте с другими металлами. Нет открытых острых кромок - безопасен при работе рядом с персоналом.

Преимущества

• Интегрированный соединитель - не требует дополнительных деталей для сборки
• Высокая коррозионная стойкость благодаря методу Сендзимира - продлевает срок службы системы
• Наличие крышки - упрощает обслуживание и модификацию трассы
• Стандартные размеры - легко заменяется аналогами других производителей
• Работает в широком температурном диапазоне - подходит для неотапливаемых объектов

Ограничения применения

Не предназначена для наружной установки - не имеет защиты IP и не рассчитана на воздействие атмосферных осадков. Не рекомендуется использовать в местах с постоянным механическим ударным воздействием (например, вблизи движущихся механизмов). Не подходит для кабелей с внешним диаметром более 30 мм - возможен изгиб с нарушением целостности изоляции.

Примеры использования

• Переход кабельной трассы от потолочного лотка к вертикальному стояку в серверной комнате
• Обход колонны в административном здании при прокладке сетевых кабелей
• Соединение двух вертикальных лотков в производственном цеху с ограниченным пространством
• Прокладка кабелей в этажных щитовых с необходимостью смены направления на 45°

Практические советы

• Проверьте посадочные размеры перед заказом - поворот совместим только с лотками 80×80 мм
• При монтаже используйте болты класса прочности 4.8 и выше - обеспечивают надёжное соединение
• Не затягивайте болты слишком сильно - это может деформировать тонкостенную сталь (1 мм)
• Если требуется частый доступ к кабелям - выбирайте модели с отдельной крышкой, как у этого поворота
• Для длинных трасс с несколькими поворотами - планируйте шаг крепления не менее 1,5 метра
