Поворот на 45 градусов вертикальный внутренний 50x100 - CLP3V-050-100 IEK

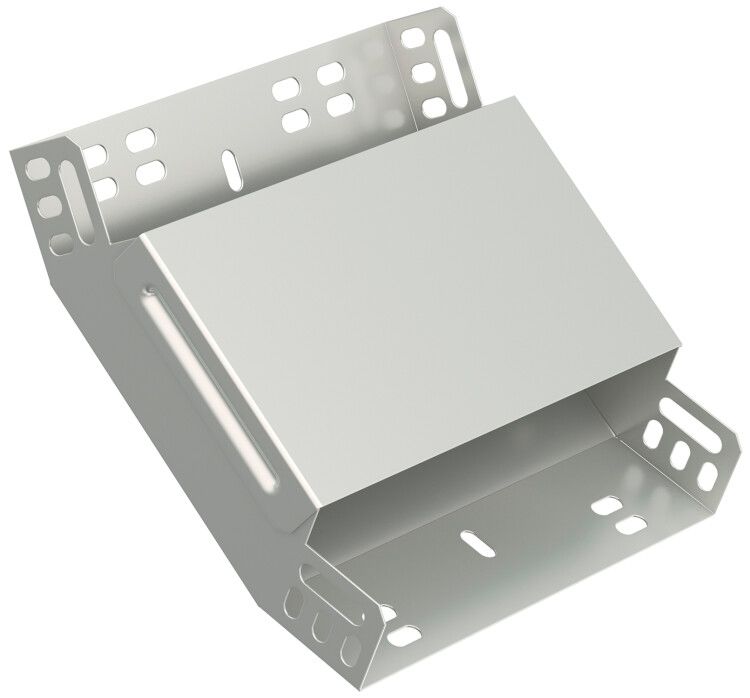

Поворот для кабельного лотка вертикальный внутренний 45 градусов 50x100 мм от IEK (ИЭК), артикул clp3v-050-100, предназначен для изменения направления кабельной трассы внутри зданий и сооружений под углом 45° в вертикальной плоскости. Этот элемент обеспечивает плавный переход кабелей между этажами или уровнями, сохраняя целостность защиты и удобство прокладки.

Назначение и область применения

Поворот для кабельного лотка вертикальный внутренний 45 градусов 50x100 мм используется там, где необходимо изменить направление кабельной трассы с горизонтального на вертикальное или между разными уровнями вертикальной трассы. Подходит для систем с металлическими лотками шириной 100 мм и высотой 50 мм. Применяется в промышленных объектах, офисных зданиях, энергообъектах, транспортной инфраструктуре - например, на заводах, в распределительных щитовых, на элеваторах и в лифтовых шахтах.

Технические характеристики

• Угол поворота: 45° - оптимальный угол для снижения механических нагрузок на кабели при прокладке;
• Размеры: 50×100 мм - соответствует стандартным лоткам этой габаритной группы;
• Материал: сталь оцинкованная, толщиной 1 мм - обеспечивает прочность и устойчивость к деформациям;
• Покрытие: горячее цинкование по технологии Сендзимира - защитный слой цинка 10–20 мкм, устойчив к коррозии даже во влажной среде;
• Внутренний радиус: 300 мм - позволяет безопасно прокладывать кабели с минимальным допустимым радиусом изгиба;
• Крышка: в комплекте - защищает кабели от пыли, влаги и механических воздействий;
• Тип крепления: болтовое - надёжное соединение с основным лотком через предварительно просверленные отверстия;
• Диапазон рабочих температур: от –60 до +60 C - работает в условиях сурового климата, включая холодильные камеры и жаркие помещения;
• Срок службы: 20 лет - при соблюдении условий эксплуатации;
• Цвет: серый - совпадает с цветовой гаммой лотков серии ESCA;
• Соответствие ГОСТ 14918-80 - стандарт на металлические кабельные лотки и фитинги.

Совместимость и монтаж

Поворот для кабельного лотка вертикальный внутренний 45 градусов 50x100 мм совместим с лотками серии ESCA от IEK и другими моделями того же габарита (50×100 мм). Монтаж выполняется с помощью болтов, которые затягиваются через предварительно подготовленные отверстия на боковых стенках. Соединитель уже интегрирован - не требует дополнительных деталей. Крышка крепится на защёлки и легко открывается для обслуживания кабелей. Убедитесь, что посадочные поверхности лотка и поворота точно совпадают по форме и размеру - иначе возможны зазоры, нарушающие герметичность.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14918-80, регламентирующим конструкцию и исполнение металлических кабельных лотков. Горячее цинкование обеспечивает электроизоляционную защиту от коррозии, что важно для долговечности в агрессивных средах. Наличие крышки снижает риск случайного контакта с проводниками и исключает попадание сторонних предметов в лоток. Температурный диапазон гарантирует работу в условиях взрывоопасных зон и на открытых площадках.

Преимущества

• Интегрированный соединитель - экономит время монтажа, не требует дополнительных крепёжных элементов;
• Горячее цинкование - значительно увеличивает срок службы по сравнению с гальванизацией или покраской;
• Крышка в комплекте - сразу обеспечивает полную закрытую систему, без необходимости докупать её отдельно;
• Чёткий радиус изгиба 300 мм - соответствует нормам для большинства силовых и контрольных кабелей;
• Серый цвет и единая система крепления - обеспечивают гармоничный внешний вид всей трассы.

Ограничения применения

Не применяется для кабельных лотков других габаритов - 50×100 мм - иначе возникает риск перегрузки или некорректного крепления. Не рекомендуется использовать в качестве горизонтального поворота - конструкция рассчитана только на вертикальную ориентацию. Отказ от установки крышки снижает степень защиты IP до непредсказуемого уровня - особенно в сырых или запылённых помещениях. Не предназначено для работы при температурах ниже –60 C или выше +60 C - материал теряет пластичность или начинает окисляться быстрее.

Примеры использования

• Переход кабелей с первого этажа на второй в многоэтажном административном здании;
• Подключение оборудования в машинном зале тепловой электростанции, где требуется вертикальный выход из лотка к насосному узлу;
• Прокладка сигнальных кабелей в лифтовой шахте - поворот позволяет избежать резких изгибов, продлив срок службы изоляции;
• Обустройство трассы в холодильном комплексе - устойчивость к низким температурам делает изделие идеальным решением.

Практические советы

• Перед монтажом проверьте соответствие размеров лотка и поворота - даже небольшое расхождение может вызвать люфт и ослабить крепление;
• Затягивайте болты равномерно, чтобы не деформировать корпус; используйте шайбы для лучшего распределения нагрузки;
• Если трасса проходит в местах с повышенной влажностью - обязательно закройте все стыки силиконовым герметиком;
• При замене старого поворота - выбирайте аналог с таким же внутренним радиусом (300 мм), чтобы не нарушить условия прокладки кабелей;
• Поворот для кабельного лотка вертикальный внутренний 45 градусов 50x100 мм от IEK (ИЭК) - часть единой системы ESCA, поэтому лучше сочетать его с другими элементами той же серии для совместимости и гарантии.
