Поворот на 45град. вертикальный внутренний 80х500 горячеоцинкованный - CLP3V-080-500-M-HDZ IEK

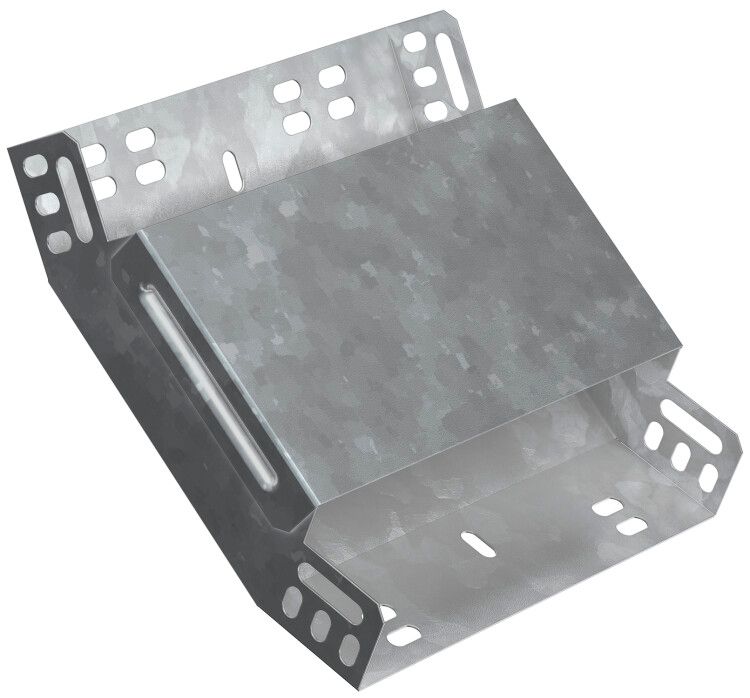

Поворот вертикальный внутренний 45 градусов 80х500 горячеоцинкованный HDZ от IEK (ИЭК) - элемент кабельной трассы, предназначенный для изменения направления кабельных путей внутри помещений под углом 45°. Артикул clp3v-080-500-m-hdz выполнен из оцинкованной стали и совместим с системой CLP HDZ.

Назначение и область применения

Поворот вертикальный внутренний 45 градусов 80х500 горячеоцинкованный HDZ используется для плавного перехода кабельной трассы между вертикальными участками под углом 45°. Применяется в закрытых помещениях - например, в электрошкафах, технологических коридорах, производственных зонах. Подходит для прокладки силовых, управляющих и слаботочных кабелей. Не предназначен для наружной установки или мест с высокой влажностью вне помещений.

Технические характеристики

• Угол поворота: 45° - обеспечивает плавный изгиб трассы без резких перегибов кабелей
• Размеры: высота 80 мм, ширина 500 мм - определяют габариты прохода для кабелей
• Материал: сталь с горячим цинкованием - защищает от коррозии, увеличивает срок службы до 20 лет
• Исполнение: с интегрированным соединителем - позволяет легко соединить с другими элементами трассы без дополнительных фитингов
• Тип крепления: болтовое - надёжное крепление к стене или раме с помощью стандартных болтов M6–M8
• Наличие крышки: да - обеспечивает доступ к кабелям для обслуживания и предохраняет от внешнего воздействия
• Цвет: серый - соответствует цветовой гамме системы CLP HDZ
• Нормативный документ: ГОСТ 14918-80 - соответствие требованиям к металлическим кабельным каналам

Совместимость и монтаж

Поворот вертикальный внутренний 45 градусов 80х500 горячеоцинкованный HDZ совместим с другими элементами серии CLP HDZ: прямыми секциями, уголками, тройниками и крышками. Монтаж выполняется с использованием болтов через отверстия в боковых стенках. Крышка крепится на защёлках - её можно снимать без инструментов для осмотра или замены кабелей. Учитывайте, что внутреннее сечение не рассчитано на сверхтолстые пучки - рекомендуется проверять заполнение канала согласно нормам ПУЭ.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80, который регламентирует требования к металлическим кабельным каналам. Горячее цинкование обеспечивает долговечную защиту от коррозии даже в условиях повышенной влажности внутри помещений. Напряжение и ток не влияют на сам корпус - он является исключительно механическим элементом защиты и ориентирования кабелей.

Преимущества

• Горячее цинкование - более прочное и долговечное покрытие, чем холодное, особенно при возможных царапинах при монтаже
• Интегрированный соединитель снижает количество стыков и риск потери герметичности
• Крышка с защёлками ускоряет сервисное обслуживание
• Серый цвет и единая система CLP HDZ обеспечивают эстетичный и унифицированный вид всей трассы
• Срок службы 20 лет - гарантирует минимальные затраты на замену в течение всего жизненного цикла объекта

Ограничения применения

• Не применяется на открытом воздухе - цинкование защищает от коррозии, но не от агрессивных атмосферных условий
• Не предназначен для работы в средах с химически активными парами или жидкостями (например, в химцехах без дополнительной защиты)
• Не следует использовать как несущую конструкцию - нагрузка на него должна быть только от массы кабелей, не от веса оборудования
• Подходит только для внутренней установки - не имеет IP-защиты для влаги или пыли

Примеры использования

• Переход кабельной трассы от нижнего уровня этажа к верхнему в многоквартирном доме
• Обход колонн или трубопроводов в производственном цехе
• Сборка кабельных маршрутов в серверных комнатах и распределительных щитах
• Прокладка кабелей управления в автоматизированных линиях с ограниченным пространством

Практические советы

• При монтаже используйте болты класса прочности 4.8 и выше - они выдерживают усилия при затяжке без деформации
• Проверьте, чтобы радиус изгиба кабелей внутри поворота не был меньше минимально допустимого (обычно 10× диаметр кабеля)
• Если трасса длинная, чередуйте этот поворот с прямыми участками - так легче контролировать натяжение кабелей
• При заказе убедитесь, что все элементы трассы - из той же серии CLP HDZ - для сохранения совместимости и цветового единства
• Закупайте крышки с запасом - они часто теряются при частом открывании
