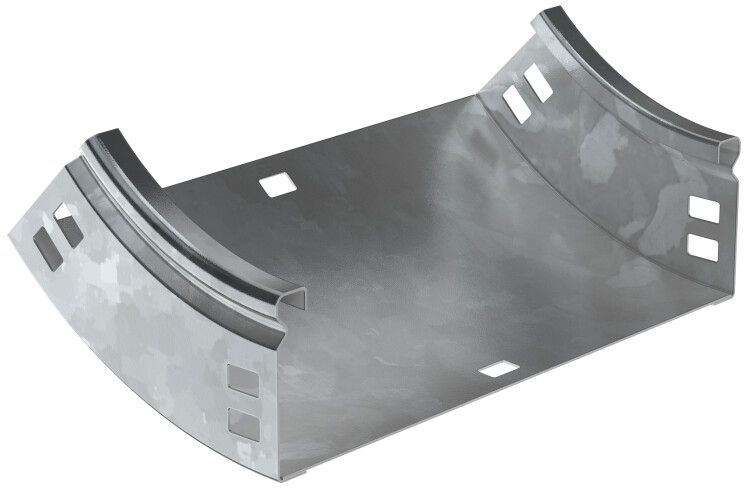

Поворот плавн. 45град тип В10 ESCA 80х300мм HDZ | CPV51-0-45-080-300-HDZ IEK

Поворот плавный 45 градусов тип В10 80х300мм HDZ от IEK - элемент кабельной трассы для плавного изменения направления вертикальной трубы на 45°. Применяется в системах прокладки кабелей в промышленных и коммерческих зданиях, где требуется сохранить целостность трассы без острых изгибов. Артикул cpv51-0-45-080-300-hdz соответствует серии ESCA.

Назначение и область применения

Поворот плавный 45 градусов тип В10 80х300мм HDZ используется для создания плавного перехода в вертикальной кабельной трассе. Подходит для прокладки силовых, управляющих и слаботочных кабелей внутри помещений. Предназначен исключительно для внутренних установок - не защищен от внешней среды. Устанавливается в составе металлических кабельных каналов, например, в шахтах, технологических коробах, подпольных пространствах.

Технические характеристики

• Угол поворота: 45 градусов - обеспечивает плавный изгиб без перегиба кабеля
• Размеры: высота 80 мм, ширина 300 мм - совместим с кабельными каналами аналогичных габаритов
• Внутренний радиус: 100 мм - позволяет прокладывать кабели с минимальным допустимым радиусом изгиба
• Материал: сталь оцинкованная - прочная, устойчивая к механическим воздействиям
• Покрытие: горячий цинк - защитный слой не менее 55 мкм, предотвращает коррозию
• Толщина стенки: 0,8 мм - достаточна для жесткости при сборке, но требует бережного обращения
• Исполнение: с соединительным разъемом - легко фиксируется с другими элементами трассы без дополнительных креплений
• Диапазон температур: от –50 до +40 C - работает в холодных и умеренных климатах
• Степень защиты: IP00 - не имеет защиты от пыли и воды; применяется только в закрытых помещениях
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Цвет: серый - соответствует цветовой гамме других элементов серии ESCA
• Нормативный документ: ГОСТ Р 52868-2007 - соответствие требованиям к кабельным путям
• Климатическое исполнение: У1/ХЛ1/УХЛ1/УХЛ5/ОМ1 - рассчитан на работу в условиях сухого и влажного воздуха, в том числе в неотапливаемых помещениях

Совместимость и монтаж

Поворот плавный 45 градусов тип В10 80х300мм HDZ совместим с кабельными каналами того же типа и размера (80×300 мм) от IEK серии ESCA. Соединение осуществляется через заводской разъем - достаточно вставить элемент в смежную секцию и зафиксировать замком. Для надежности рекомендуется использовать самонарезающие винты в местах стыков, особенно при нагрузках на кабели. Крышка в комплект не входит - её необходимо приобрести отдельно, в соответствии с моделью канала.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007, который регламентирует требования к металлическим кабельным путям. Отсутствие степени защиты (IP00) означает, что использование вне закрытых помещений запрещено - риск поражения током и повреждения кабелей при попадании влаги или пыли. Материал не выделяет токсичных веществ при нагреве, безопасен для работы вблизи людей.

Преимущества

• Плавный радиус 100 мм снижает риск повреждения изоляции кабелей при протяжке
• Оцинкование методом горячего цинкования гарантирует долгую жизнь даже в сыром воздухе
• Фиксация через разъем ускоряет сборку и исключает необходимость сварки или болтовых соединений
• Серый цвет и единый дизайн позволяют интегрировать элемент в существующую трассу без визуального диссонанса
• Поддержка широкого температурного диапазона делает его пригодным для использования в неотапливаемых объектах

Ограничения применения

• Не предназначена для открытых площадок, улиц, подвалов с повышенной влажностью или мест с возможным контактом с водой
• Не подходит для установки там, где есть риск механического ударного воздействия - толщина 0,8 мм недостаточна для экстремальных нагрузок
• Требуется обязательная установка крышки - без неё кабели остаются открытыми, нарушая нормы безопасности
• Не совместим с пластиковыми или алюминиевыми кабельными каналами - только с металлическими аналогичных размеров

Примеры использования

• Переход между этажами в промышленном здании - вертикальная шахта с кабельной трассой
• Обход колонн или трубопроводов в офисных комплексах
• Прокладка кабелей в технических коридорах, машинных залах, серверных
• Системы автоматизации на заводах - для связи контроллеров, датчиков и приводов

Практические советы

• При выборе проверьте внутренние размеры вашей кабельной трассы - точное совпадение 80×300 мм обязательно
• Закупайте крышку отдельно - она должна быть той же модели и серии (например, крышка для ESCA 80×300)
• Не используйте этот поворот в качестве опоры для кабелей - он не рассчитан на вес, только на прохождение
• При протяжке кабелей используйте смазку и медленное движение - даже при плавном радиусе резкий рывок может повредить изоляцию
• Проверяйте герметичность стыков после сборки - даже при IP00 важно минимизировать доступ пыли
