Поворот плавный 45 градусов тип В20 ESCA 80х300 мм HDZ - CPV41-0-45-080-300-HDZ IEK

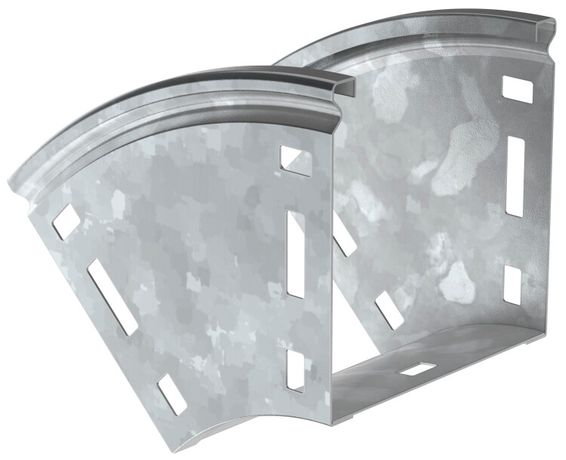

Поворот плавный 45 градусов тип В20 80х300мм HDZ от IEK (ИЭК) - элемент кабельной трассы для плавного изменения направления кабеля на 45° в вертикальной плоскости. Артикул cpv41-0-45-080-300-hdz выполнен из оцинкованной стали и рассчитан на длительную эксплуатацию в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Поворот плавный 45 градусов тип В20 80х300мм HDZ используется для организации вертикального внешнего поворота кабельной трассы без резких изгибов. Применяется в системах прокладки силовых и управляющих кабелей там, где требуется изменить направление трассы под углом 45° - например, при переходе с горизонтального участка на вертикальный, вокруг колонн, вдоль стен или в технических коробах.

Технические характеристики

• Угол поворота: 45 градусов
• Форма: внешний вертикальный поворот
• Размеры: высота 80 мм, ширина 300 мм
• Внутренний радиус: 100 мм - обеспечивает безопасный изгиб кабелей без повреждения изоляции
• Материал: сталь оцинкованная, толщиной 0,8 мм
• Покрытие: горячий цинк (слой не менее 55 мкм) - защищает от коррозии
• Цвет: серый
• Исполнение: с соединительным разъёмом - позволяет легко крепить к другим элементам трассы
• Диапазон рабочих температур: от -50 C до +40 C
• Степень защиты: IP00 - не имеет защиты от попадания воды и пыли; применяется внутри закрытых каналов или коробов
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Климатическое исполнение: У1 / ХЛ1 / УХЛ1 / УХЛ5 / ОМ1 - подходит для использования в помещениях с нормальным, умеренно холодным и влажным климатом
• Соответствие стандарту: ГОСТ Р 52868-2007

Совместимость и монтаж

Поворот плавный 45 градусов тип В20 80х300мм HDZ совместим с другими элементами кабельной трассы серии ESCA от IEK, имеющими аналогичные размеры и тип соединения. Монтаж осуществляется путём фиксации через соединительный разъём - он плотно защёлкивается с прямыми участками, углами и тройниками того же типа. Для надёжности рекомендуется дополнительно закрепить саморезами или хомутами, особенно при нагрузках на кабели. Крышка в комплект не входит - её необходимо приобрести отдельно, если требуется герметизация или защита от механических воздействий.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 52868-2007, регламентирующим конструкцию и параметры кабельных лотков и аксессуаров. Наличие горячего цинкования гарантирует долговечность в агрессивных средах. Однако, поскольку степень защиты IP00 не предполагает никакой защиты от внешних факторов, применение допускается только в закрытых каналах, коробах или помещениях с контролируемой средой.

Преимущества

• Плавный внутренний радиус 100 мм снижает риск повреждения кабелей при прокладке и последующем обслуживании
• Оцинкованная сталь обеспечивает устойчивость к коррозии даже в сырых помещениях
• Соединительный разъём ускоряет сборку трассы и исключает необходимость сварки или болтовых соединений
• Длительный срок службы (20 лет) снижает затраты на замену и техобслуживание
• Поддержка широкого диапазона температур делает его пригодным для использования в неотапливаемых зонах

Ограничения применения

• Не предназначена для открытой прокладки - отсутствие степени защиты IP00 требует обязательного размещения внутри корпуса, короба или лотка
• Не подходит для установки в местах с постоянным контактом с водой, маслом или агрессивными химическими веществами
• Толщина металла 0,8 мм ограничивает использование в зонах с высокой механической нагрузкой (например, проезд транспорта или частые перемещения оборудования)
• Крышка не входит в комплект - при необходимости закрытия трассы потребуется докупать её отдельно

Примеры использования

• Прокладка кабелей между этажами в жилых и офисных зданиях - поворот от горизонтального лотка к вертикальному стояку
• Обход колонн и трубопроводов в промышленных цехах
• Сборка кабельных трасс в распределительных щитовых и технологических помещениях
• Интеграция в системы автоматизации на заводах, где требуется гибкая маршрутизация проводов

Практические советы

• Перед монтажом проверьте, что внутренний радиус 100 мм соответствует минимальному радиусу изгиба используемых кабелей - это предотвратит повреждение изоляции
• При использовании в условиях влажности или запылённости обязательно закрывайте трассу крышками - даже если поворот сам по себе не требует защиты, вся система должна быть герметична
• Для удобства сборки начинайте монтаж с прямых участков, затем подсоединяйте повороты - так легче выровнять всю трассу
• Убедитесь, что ширина 300 мм и высота 80 мм подходят под ваш существующий лоток - несоответствие размеров усложнит соединение
• При работе в условиях низких температур (-40…-50 C) избегайте ударных нагрузок на металл - оцинкованная сталь становится более хрупкой при экстремальных минусах
