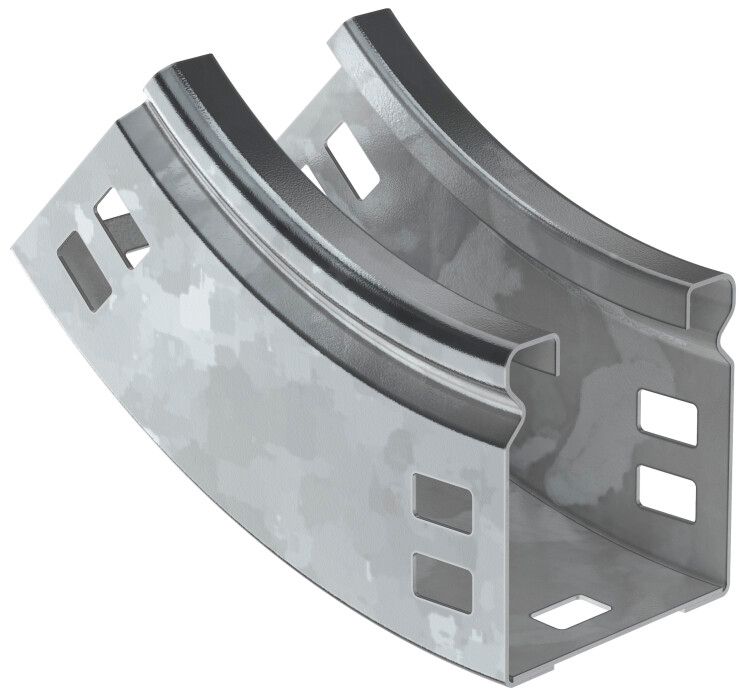

Поворот плавн. 45град тип В10 ESCA 50х50мм HDZ | CPV51-0-45-050-050-HDZ IEK

Поворот плавный 45 градусов тип В10 ESCA 50x50мм HDZ - элемент кабельной трассы для плавного изменения направления проводов и кабелей в вертикальной плоскости. Изготовлен из оцинкованной стали, рассчитан на долгую службу и совместим с системами IEK серии ESCA. Артикул cpv51-0-45-050-050-hdz обеспечивает точную замену в существующих проектах.

Назначение и область применения

Поворот плавный 45 градусов тип В10 ESCA 50x50мм HDZ используется для создания плавного перехода кабельной трассы вверх под углом 45°. Применяется там, где требуется избежать острых перегибов кабелей - например, при проходе через этажи, между уровнями оборудования или в шахтах. Подходит для силовых, управляющих и слаботочных сетей. Устанавливается внутри помещений, в закрытых каналах и коробах.

Технические характеристики

• Угол поворота: 45 градусов - обеспечивает плавный изгиб без резких перегибов кабеля
• Размеры: 50×50 мм - соответствует стандартным коробам и каналам системы ESCA
• Внутренний радиус: 100 мм - гарантирует безопасный радиус изгиба для большинства кабелей
• Высота: 50 мм - позволяет использовать в ограниченном пространстве
• Материал: сталь оцинкованная с горячим цинкованием - защитный слой цинка ≥55 мкм
• Цвет: серый - совпадает с цветовой гаммой корпусов ESCA
• Исполнение: с соединителем - легко фиксируется с другими элементами трассы без дополнительных деталей
• Срок службы: до 20 лет - за счёт устойчивости к коррозии и механической прочности

Совместимость и монтаж

Поворот плавный 45 градусов тип В10 ESCA 50x50мм HDZ совместим с лотками и коробами серии ESCA от IEK. Соединитель уже встроен - достаточно вставить его в смежные участки трассы и зафиксировать болтами или зажимами. Монтаж выполняется после сборки основной трассы. Для герметичности рекомендуется применять уплотнители, если система работает во влажной среде. Крышка в комплект не входит - её необходимо заказывать отдельно (например, модель KPP-50/50).

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и нормам безопасности для кабельных систем. Горячее цинкование обеспечивает электроизоляцию и предотвращает образование гальванических пар при контакте с другими металлами. Нет открытых токоведущих частей - безопасен при обслуживании.

Преимущества

• Плавный радиус 100 мм снижает риск повреждения изоляции кабелей при прокладке
• Оцинкованная сталь устойчива к коррозии даже при повышенной влажности
• Форма и размеры точно соответствуют стандартным элементам ESCA - не требует адаптеров
• Соединитель в комплекте ускоряет установку и исключает потери при сборке
• Долгий срок службы - экономит затраты на замену в течение всего срока эксплуатации объекта

Ограничения применения

• Не предназначена для наружной установки без защиты от осадков и прямого UV-воздействия
• Не подходит для поворотов более 45° - для других углов нужны другие модели
• Не является герметичным решением - при необходимости защиты от воды и пыли требуется дополнительная крышка и уплотнители
• Не применяется в условиях постоянного воздействия агрессивных химических веществ (кислоты, щелочи)

Примеры использования

• Подключение кабелей от нижнего этажа к распределительному щиту на втором уровне
• Переход кабельной трассы через технологический люк в производственном цехе
• Обход препятствий (балок, труб) в серверных помещениях с плотной маршрутизацией
• Сборка вертикальных стоек для автоматизации на заводах с использованием лотков ESCA

Практические советы

• Проверьте внутренний диаметр кабеля перед монтажом - он должен быть меньше половины радиуса изгиба (не более 50 мм для одиночных жил)
• При использовании нескольких поворотов подряд соблюдайте минимальное расстояние между ними - не менее 300 мм, чтобы избежать перегрузки кабеля
• Закупайте крышку отдельно - она продлевает срок службы и защищает от попадания пыли и мусора
• Для крупных проектов используйте одинаковые артикулы (cpv51-0-45-050-050-hdz) - это упрощает запас и ремонт
• При работе в местах с высокой вибрацией дополнительно закрепите поворот антивибрационными хомутами
