Поворот плавный 45 градусов тип В10 ESCA 50х50 мм - CPV51-0-45-050-050 IEK

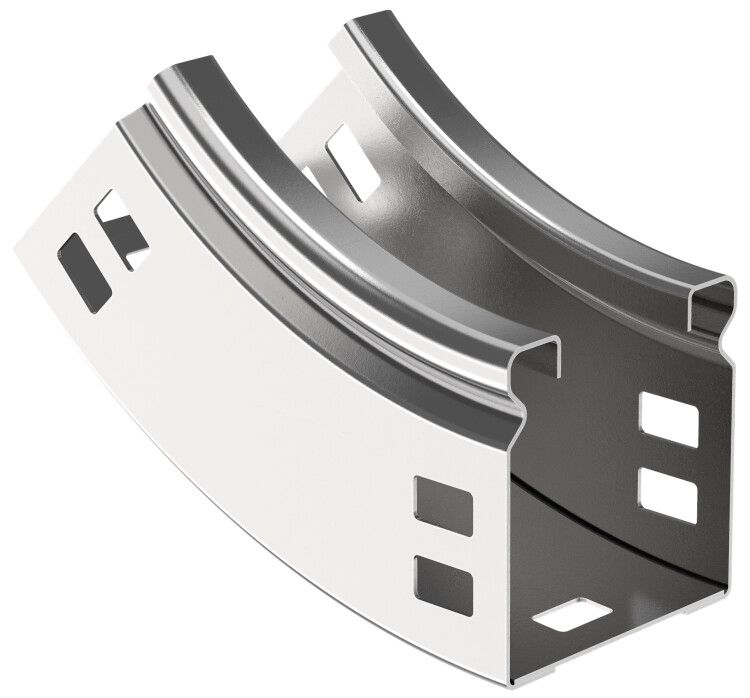

Поворот плавный 45 градусов тип В10 ESCA 50×50 мм от IEK - элемент кабельной трассы для плавного изменения направления проводов и кабелей внутри вертикальных каналов. Артикул cpv51-0-45-050-050 соответствует ГОСТ Р 52868-2007 и рассчитан на длительную эксплуатацию в условиях промышленных объектов.

Назначение и область применения

Поворот плавный 45 градусов тип В10 ESCA 50×50 мм используется для организации вертикального внутреннего поворота кабельной трассы без резких изгибов. Применяется в системах укладки силовых и контрольных кабелей в каналах, коробах и шахтах. Подходит для установки в помещениях с высокой плотностью коммуникаций - например, в распределительных щитах, технологических этажах, серверных и на производствах.

Технические характеристики

• Угол поворота: 45 градусов - обеспечивает плавный переход без перегиба кабеля
• Размеры: 50 × 50 мм - совпадает с стандартными размерами кабельных каналов типа ESCA
• Внутренний радиус: 100 мм - позволяет прокладывать кабели с минимальным допустимым радиусом изгиба
• Толщина стенки: 0,8 мм - достаточна для механической прочности при монтаже и эксплуатации
• Материал: сталь оцинкованная по методу Сендзимира - защитный цинковый слой ≥10 мкм, устойчив к коррозии
• Цвет: светло-серый - соответствует цветовой гамме системы ESCA
• Диапазон рабочих температур: от –50 до +40 C - работает в холодных и умеренных климатических зонах
• Степень защиты: IP00 - не защищен от попадания воды и пыли; применяется только во внутренних закрытых системах
• Срок службы: 20 лет - при соблюдении условий эксплуатации и отсутствии агрессивных сред
• Исполнение: с соединительным разъёмом - обеспечивает герметичное соединение с другими элементами трассы
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - предназначено для эксплуатации в помещении с контролируемым микроклиматом

Совместимость и монтаж

Поворот совместим с кабельными каналами серии ESCA от IEK того же размера (50×50 мм). Соединение осуществляется через фланцевые замки - требуется точная подгонка по высоте и ширине. Монтаж выполняется после сборки основной трассы: поворот вставляется между прямыми участками и фиксируется защёлками. Крышка в комплект не входит - её необходимо приобрести отдельно (например, модель cpv51-0-45-050-050-COVER).

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 52868-2007 «Кабельные каналы и короба». Произведено из оцинкованной стали, что исключает образование острых кромок и снижает риск порчи изоляции кабелей. Отсутствие степени защиты IP означает, что использование вне закрытых каналов запрещено - контакт с влагой или пылью недопустим.

Преимущества

• Плавный радиус 100 мм предотвращает повреждение жил кабелей при прокладке
• Оцинкование по методу Сендзимира гарантирует долгую службу даже в условиях повышенной влажности
• Фланцевое соединение обеспечивает надёжную стыковку без дополнительных креплений
• Совместимость с сериями ESCA упрощает модульную сборку всей трассы

Ограничения применения

• Не предназначен для открытой прокладки - отсутствует степень защиты IP
• Не рекомендуется использовать в местах с постоянным воздействием химически активных веществ (кислоты, щёлочи)
• Запрещён монтаж в условиях температур выше +40 C - возможна деформация материала
• Требуется обязательное наличие крышки - без неё система не соответствует нормам безопасности

Примеры использования

• Переход кабельной трассы между этажами в многоэтажном офисном здании
• Изменение направления кабелей в распределительном щите с ограниченным пространством
• Прокладка сигнальных линий на производстве вдоль вертикальных стоек оборудования
• Обустройство кабельных путей в серверных помещениях с плотной маршрутизацией

Практические советы

• Проверьте перед монтажом, чтобы внутренний радиус 100 мм соответствовал минимальному радиусу изгиба используемых кабелей - особенно для многожильных и оптоволоконных
• При сборке трассы убедитесь, что все элементы имеют одинаковый размер (50×50 мм); смешивание с другими размерами вызывает перекосы
• Для удобства прокладки кабелей используйте специальные масла или тянущие ленты - они снижают трение при прохождении через угол
• Обязательно закрывайте поворот крышкой - это предотвращает случайное попадание сторонних предметов и обеспечивает соответствие правилам электробезопасности
• При использовании в холодных помещениях (до –50 C) проверяйте эластичность материалов перед установкой - при очень низких температурах металл становится более хрупким
