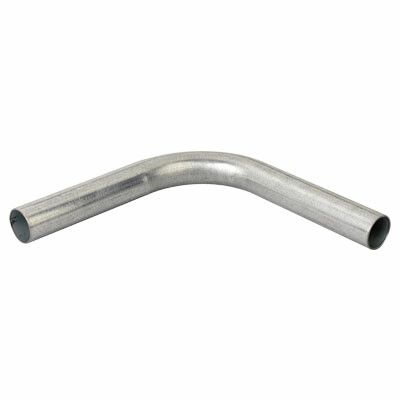

Поворот на 90 градусов D=40х1.2мм оцинкованный - 6013-40 ДКС

Поворот 90 градусов, диаметр 40х1,2мм, оцинкованный от DKC (ДКС), артикул 6013-40, предназначен для герметичного соединения жестких стальных труб под прямым углом. Продукт из серии Cosmec обеспечивает надежную передачу сигналов и сред в условиях повышенной влажности и запыленности.

Назначение и область применения

Поворот 90 градусов, диаметр 40х1,2мм, оцинкованный используется для изменения направления стальной трубы на 90° без потери герметичности. Подходит для систем, где требуется прочное и защищённое соединение: автоматизированные линии, конвейеры, станки, системы управления технологическими процессами, объекты пищевой и фармацевтической промышленности.

Технические характеристики

• Угол поворота: 90 градусов
• Наружный диаметр трубы: 40 мм
• Материал корпуса: сталь с горячим цинкованием по технологии Сендзимира
• Внутренний радиус изгиба: 100 мм
• Исполнение: жесткое - не допускает деформаций при сборке и эксплуатации
• Комплектация: в комплекте втулка для плотного соединения с трубой
• Цвет: естественный (цвет оцинкованной стали)
• Форма: ровная - без выступов и зазубрин, исключает повреждение проводов и кабелей
• Содержание галогенов: отсутствует - безопасно для окружающей среды и персонала
• Степень защиты: IP67 - полностью защищен от пыли и временного погружения в воду до 1 метра на 30 минут

Совместимость и монтаж

Поворот 90 градусов, диаметр 40х1,2мм, оцинкованный совместим с жесткими стальными трубами внешним диаметром 40 мм. Соединение осуществляется через встроенную втулку с помощью стандартной соединительной муфты типа “труба-труба”. Для монтажа не требуются специальные инструменты - достаточно обычного ключа. Убедитесь, что внутренний диаметр трубы соответствует наружному диаметру втулки - это гарантирует герметичность и предотвращает проскальзывание.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования. Отсутствие галогенов делает его подходящим для помещений с высокими экологическими нормами. Защита IP67 позволяет использовать поворот в агрессивных средах - влажных, пыльных, с возможным воздействием моющих средств. Горячее цинкование обеспечивает долговечность даже при постоянном контакте с влагой.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу и оцинкованию
• Автоматическая герметизация за счет втулки - снижает риск утечек и попадания загрязнений
• Не требует сварки или дополнительных уплотнителей
• Устойчив к коррозии - срок службы увеличен в 2–3 раза по сравнению с неконсервированной сталью
• Поддерживает чистоту среды - идеально для пищевых и медицинских применений

Ограничения применения

Поворот 90 градусов, диаметр 40х1,2мм, оцинкованный не предназначен для использования с гибкими трубами, пластиковыми или медными элементами. Температурный режим ограничен рабочими условиями стали и резиновых уплотнений - не рекомендуется применять при температурах выше +85 C или ниже –30 C. Также не следует использовать в средах с агрессивными химикатами (например, концентрированные кислоты или щелочи), которые могут разрушить цинковый слой.

Примеры использования

• Системы автоматизации на заводах - изменение направления кабельных трасс вокруг оборудования
• Линии мойки и охлаждения продуктов - устойчив к частым промывкам водой
• Производственные участки с высокой запыленностью - например, деревообработка или металлургия
• Объекты санитарной классификации - пищевые цеха, фармацевтические производства

Практические советы

• Перед установкой проверьте, чтобы внутренний диаметр трубы точно соответствовал 40 мм - расхождение более +-0,5 мм может нарушить герметичность
• При использовании в местах с вибрациями закрепите трубу дополнительно хомутами - поворот сам по себе не воспринимает нагрузки на изгиб
• Не используйте смазки на основе масел - они могут размягчить поверхность цинка. Лучше применять сухую графитовую смазку
• Артикул 6013-40 из серии Cosmec совместим с другими элементами DKC - можно собирать целые системы без переходников
• При замене старых элементов - этот поворот легко заменяет аналоги других брендов с такими же параметрами
