Поворот плавн. 90град тип Г01 ESCA 100х300мм HDZ | CPG01-0-90-100-300-HDZ IEK

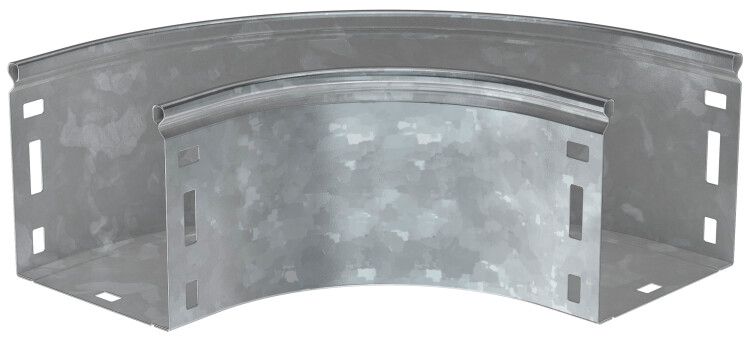

Поворот плавный 90 град тип Г01 ESCA 100х300мм HDZ - элемент кабельной трассы для плавного изменения направления проводов и кабелей на 90 градусов в горизонтальной плоскости. Изготовлен из оцинкованной стали с защитным слоем цинка, соответствует ГОСТ Р 52868-2007, рассчитан на длительную эксплуатацию в суровых условиях. Артикул cpg01-0-90-100-300-hdz используется в системах управления и автоматизации, где важна надежность и долговечность.

Назначение и область применения

Поворот плавный 90 град тип Г01 ESCA 100х300мм HDZ применяется для формирования горизонтальных поворотов в кабельных каналах и лотках. Обеспечивает безопасное изменение траектории прокладки кабелей без перегибов, что снижает риск повреждения изоляции. Подходит для установки в промышленных помещениях, на объектах энергетики, транспорта, ЖКХ и других зонах с высокими требованиями к механической защите и устойчивости к коррозии.

Технические характеристики

• Угол поворота: 90° - обеспечивает плавный переход без острых углов
• Внутренний радиус: 100 мм - позволяет прокладывать кабели с минимальными допустимыми радиусами изгиба
• Размеры: 100×300 мм (высота × ширина) - совместим с лотками стандарта ESCA
• Материал: сталь оцинкованная - прочная основа с антикоррозийной защитой
• Покрытие: горячий цинк - слой цинка ≥55 мкм, устойчив к механическому воздействию и агрессивной среде
• Толщина стенки: 0,8 мм - оптимальная жесткость для монтажа и нагрузок
• Степень защиты: IP00 - не имеет герметичной защиты, требует наличия крышки или закрытой системы
• Диапазон температур: от –50 C до +40 C - работает в холодных регионах и вентилируемых помещениях
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Климатическое исполнение: У1 / ХЛ1 / УХЛ1 / УХЛ5 / ОМ1 - предназначено для умеренного, холодного и влажного климата
• Исполнение: с соединительным разъемом - легко фиксируется с другими элементами трассы без дополнительных креплений
• Цвет: светло-серый - соответствие цветовой гамме серии ESCA

Совместимость и монтаж

Поворот плавный 90 град тип Г01 ESCA 100х300мм HDZ совместим с лотками и уголками серии ESCA, имеющими аналогичные габариты и тип соединения. Монтаж осуществляется путем вставки в смежные участки трассы - разъемы обеспечивают плотное и надежное соединение без необходимости сверления или болтового крепления. Для полноценной защиты кабеля необходимо использовать крышку, которая в комплект не входит. Рекомендуется проверить совпадение внутреннего профиля перед сборкой.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007 - нормативу для металлических кабельных каналов и лотков. Применение оцинкованной стали и термически стойкого покрытия гарантирует безопасность при работе в условиях повышенной влажности, химической активности и перепадов температур. Отсутствие степени защиты IP00 означает, что использование вне закрытых систем не рекомендовано - открытые участки требуют дополнительной защиты от внешних воздействий.

Преимущества

• Плавный радиус 100 мм предотвращает перегибы кабелей, продлевая срок их службы
• Горячее цинкование обеспечивает долгую защиту от коррозии даже при повреждении поверхности
• Форма с соединительным разъемом ускоряет сборку и исключает люфты между элементами
• Поддержка широкого температурного диапазона делает возможным применение в северных регионах
• Совместимость с сериями IEK ESCA - возможность замены и модульного расширения существующих трасс

Ограничения применения

• Не предназначен для использования без крышки - открытый доступ к кабелям увеличивает риск повреждения и попадания влаги
• IP00 не обеспечивает защиту от воды, пыли и механических ударов - нельзя применять во влажных, запыленных или наружных условиях без корпуса
• Не подходит для вертикальных поворотов - предназначен только для горизонтальной прокладки
• Толщина 0,8 мм ограничивает применение в местах с высокими механическими нагрузками - например, под колесами транспорта или в зонах частого обслуживания

Примеры использования

• Переход кабельной трассы вокруг оборудования на производстве - например, возле станков или конвейеров
• Обвод трубопроводов и вентиляционных каналов в технологических помещениях
• Прокладка силовых и сигнальных кабелей в распределительных щитовых с ограниченным пространством
• Модернизация старых кабельных систем в зданиях с необходимостью сохранения маршрута без демонтажа

Практические советы

• При заказе убедитесь, что высота (100 мм) и ширина (300 мм) соответствуют вашей кабельной трассе - несоответствие вызовет проблемы с соединением
• Всегда используйте крышку, чтобы выполнить требования безопасности и продлить жизнь кабелям
• Проверьте целостность цинкового покрытия после транспортировки - при наличии повреждений можно восстановить специальным составом на основе цинка
• Для монтажа в местах с вибрациями дополнительно закрепите элемент антивибрационными хомутами
• Поворот плавный 90 град тип Г01 ESCA 100х300мм HDZ - идеальный выбор для систем, где требуется сочетание прочности, долговечности и легкости монтажа
