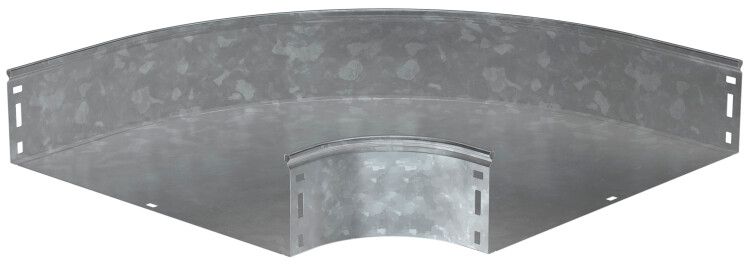

Поворот плавн. 90град тип Г01 ESCA 80х500мм HDZ | CPG01-0-90-080-500-HDZ IEK

Поворот плавный 90 градусов тип Г01 ESCA 80х500мм HDZ от IEK предназначен для плавного изменения направления кабельной трассы в горизонтальной плоскости. Этот элемент обеспечивает безопасную прокладку кабелей без перегибов, особенно важен при использовании в системах с жесткими требованиями к радиусу изгиба. Артикул cpg01-0-90-080-500-hdz соответствует серии ESCA и рассчитан на длительную эксплуатацию в промышленных условиях.

Назначение и область применения

Поворот плавный 90 градусов тип Г01 ESCA 80х500мм HDZ используется для организации горизонтальных поворотов кабельных трасс в каналах, лотках и коробах. Применяется там, где требуется избежать острых углов, которые могут повредить изоляцию кабеля. Подходит для прокладки силовых, управляющих и слаботочных сетей в помещениях и на открытых площадках.

Технические характеристики

• Угол поворота: 90 градусов - обеспечивает плавный переход без резких изгибов
• Размеры: высота 80 мм, ширина 500 мм - совместим с лотками и каналами аналогичных габаритов
• Внутренний радиус: 100 мм - гарантирует соответствие минимальным требованиям к радиусу изгиба кабелей
• Материал: сталь оцинкованная с покрытием методом горячего цинкования - толщина защитного слоя не менее 55 мкм
• Цвет: серый - соответствует цветовой гамме большинства металлических кабельных систем
• Срок службы: до 20 лет - за счет антикоррозийного покрытия и прочной конструкции
• Исполнение: с соединителем - позволяет легко фиксировать элемент к смежным участкам трассы

Совместимость и монтаж

Поворот плавный 90 градусов тип Г01 ESCA 80х500мм HDZ совместим с лотками и коробами серии ESCA того же размера (80×500 мм). Соединитель в комплекте позволяет закрепить элемент болтами или самонарезающими винтами к соседним секциям. Монтаж выполняется после сборки основной трассы: элемент устанавливается между прямыми участками, выравнивается по уровню и фиксируется. Крышка не входит в комплект - её необходимо приобрести отдельно, в зависимости от типа используемых крышек (например, стандартные или усиленные).

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями к механической прочности и коррозионной стойкости для промышленных кабельных систем. Горячее цинкование соответствует ГОСТ 14771 и обеспечивает долговечную защиту от коррозии даже в агрессивных средах. Наличие соединителя исключает риск смещения элемента при нагрузке.

Преимущества

• Плавный радиус 100 мм снижает риск повреждения кабелей при протяжке
• Оцинкованная сталь устойчива к влаге, химическим воздействиям и перепадам температур
• Фиксация через соединитель обеспечивает надежное соединение без дополнительных креплений
• Срок службы 20 лет минимизирует необходимость замены в течение всего жизненного цикла объекта

Ограничения применения

• Не предназначена для вертикальных поворотов - применяется только в горизонтальной плоскости
• Требуется наличие крышки, которая продается отдельно; без неё система не герметична
• Не рекомендуется использовать в местах с постоянными ударными нагрузками или вибрацией без дополнительной фиксации
• Подходит только для кабелей, допускающих радиус изгиба ≤100 мм - проверьте спецификации кабеля перед установкой

Примеры использования

• Прокладка кабелей в производственных цехах - поворот вокруг оборудования или колонн
• Системы автоматизации на конвейерах - изменение направления трассы вдоль линии
• Объекты ЖКХ и коммунальной инфраструктуры - прокладка в подвалах, технических этажах
• Логистические терминалы - организация маршрутов кабелей вдоль длинных коридоров с поворотами

Практические советы

• Перед монтажом убедитесь, что внутренний радиус 100 мм соответствует минимальному допустимому радиусу изгиба ваших кабелей - особенно важно для многожильных и оптоволоконных линий
• Используйте крышку того же производителя (серия ESCA), чтобы гарантировать плотное прилегание и сохранить степень защиты
• При установке в сырых зонах дополнительно обработайте места соединений противокоррозийной смазкой
• Для удобства протяжки кабеля предварительно удалите все острые кромки внутри поворота - они могут образоваться при резке или сварке при изготовлении
• Артикул cpg01-0-90-080-500-hdz - единственный вариант этого исполнения в серии ESCA; другие размеры требуют другого артикула
