Поворот плавн. 90град тип В10 ESCA 80х400мм | CPV51-0-90-080-400 IEK

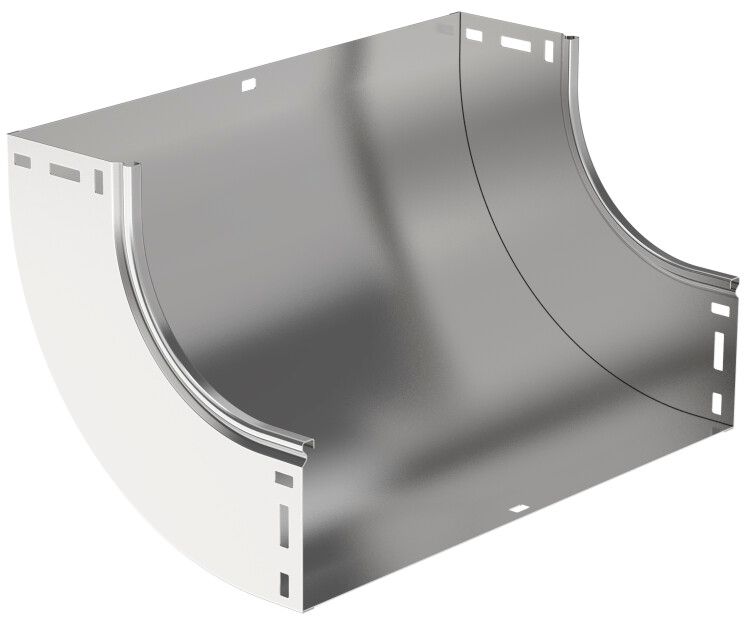

Поворот плавный 90 градусов тип В10 80х400мм от IEK (ИЭК) - элемент кабельной трассы, обеспечивающий плавный вертикальный поворот на 90° с минимальным радиусом изгиба. Артикул cpv51-0-90-080-400 подходит для прокладки кабелей в системах с ограниченным пространством, например, в шахтах, технологических каналах и на производствах.

Назначение и область применения

Поворот плавный 90 градусов тип В10 80х400мм используется для изменения направления кабельной трассы в вертикальной плоскости - когда кабели необходимо перевести с горизонтального участка на вертикальный, или наоборот. Подходит для прокладки силовых, управляющих и слаботочных кабелей. Применяется в промышленных объектах: на заводах, в распределительных щитах, на конвейерах, в тоннелях и других местах, где требуется компактный и надёжный переход между уровнями.

Технические характеристики

• Угол поворота: 90 градусов
• Форма: вертикально восходящий
• Внутренний радиус: 100 мм - обеспечивает безопасный изгиб кабелей без повреждения изоляции
• Высота: 80 мм
• Ширина: 400 мм
• Материал корпуса: сталь с оцинкованным покрытием по технологии Сендзимира
• Толщина цинкового слоя: не менее 10 мкм - защищает от коррозии даже в условиях повышенной влажности
• Цвет: светло-серый
• Срок службы: до 20 лет при соблюдении условий эксплуатации
• Исполнение: оснащён соединительным разъёмом в комплекте - позволяет легко фиксировать элемент к другим секциям трассы

Совместимость и монтаж

Поворот плавный 90 градусов тип В10 80х400мм совместим с другими элементами серии ESCA от IEK, имеющими аналогичную ширину 400 мм и высоту 80 мм. Соединительный разъём в комплекте позволяет закрепить поворот на прямых участках трассы без дополнительных крепёжных деталей. Монтаж выполняется путём вставки разъёма в смежный элемент и фиксации болтами (не входят в комплект). Установка возможна как на стене, так и на потолке. Для герметизации стыков рекомендуется использовать уплотнители, если трасса проходит во влажных зонах.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости, предъявляемым к кабельным каналам в промышленном исполнении. Произведено из стали с антикоррозийным покрытием, что исключает риск возникновения точечной коррозии в течение всего срока службы. Напряжение и ток через изделие не передаются - он является только конструкцией для защиты и ориентации кабелей.

Преимущества

• Плавный радиус 100 мм снижает нагрузку на кабели при прокладке и обслуживании
• Оцинкованная сталь гарантирует долгую службу без ремонта, даже в агрессивных средах
• Разъём в комплекте ускоряет сборку и исключает необходимость в дополнительных креплениях
• Стандартные габариты (80×400 мм) позволяют заменить поворот без перестройки всей трассы

Ограничения применения

• Не предназначена для использования в качестве основного кабельного канала - требует сочетания с прямыми участками
• Крышка в комплект не входит - её необходимо приобретать отдельно
• Не рассчитана на внешнюю установку без дополнительной защиты от атмосферных воздействий
• Подходит только для кабелей, допускающих радиус изгиба ≤100 мм - проверьте спецификацию кабеля перед монтажом

Примеры использования

• Переход с горизонтальной трассы на вертикальную в шахте лифта
• Обход колонны в производственном цехе с сохранением целостности кабельной сети
• Соединение уровней в автоматизированных линиях - например, от пульта управления к станку ниже
• Прокладка кабелей в техническом этаже с ограниченной высотой помещения

Практические советы

• Перед монтажом убедитесь, что внутренний радиус 100 мм соответствует минимальному допустимому радиусу изгиба ваших кабелей - особенно для многожильных и чувствительных к деформации проводов
• При использовании в сырых помещениях дополнительно герметизируйте стыки с помощью силиконового уплотнителя
• Закупайте крышки для поворотов отдельно - они имеют артикулы, начинающиеся с того же префикса (например, cpv51-0-90-080-400-COVER)
• Не используйте этот поворот как опору для тяжёлых кабелей - вес кабелей должен равномерно распределяться по прямым участкам трассы
• Проверяйте соответствие ширины 400 мм и высоты 80 мм другим элементам системы ESCA - несовпадение габаритов затруднит сборку
