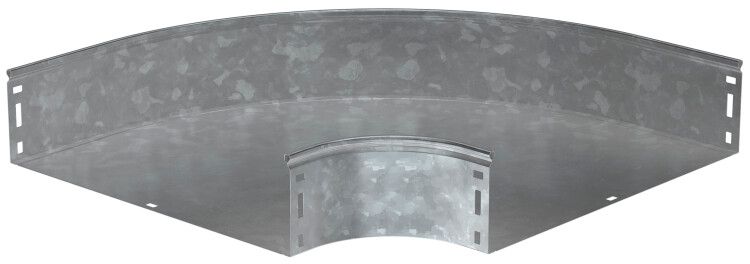

Поворот плавный 90 градусов тип Г01 ESCA 80х400 мм HDZ - CPG01-0-90-080-400-HDZ IEK

Поворот плавный 90 градусов тип Г01 80х400 мм горячеоцинкованный от IEK (ИЭК), артикул cpg01-0-90-080-400-hdz, используется для изменения направления кабельной трассы под углом 90° с минимальным радиусом изгиба, сохраняя целостность проводов и кабелей. Продукт серийного производства ESCA рассчитан на длительную работу в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Поворот плавный 90 градусов тип Г01 80х400 мм горячеоцинкованный применяется для прокладки кабельных трасс в системах силовой и слаботочной сети там, где требуется изменить направление трассы на 90° без острых изгибов. Подходит для установки внутри зданий, в шахтах, канализационных колодцах, на технологических площадках. Обеспечивает равномерное прохождение кабеля через поворот, снижает риск механического повреждения жил.

Технические характеристики

• Угол поворота: 90 градусов
• Размеры: высота 80 мм, ширина 400 мм
• Внутренний радиус: 100 мм - обеспечивает мягкий переход для кабелей
• Материал: сталь с горячим цинкованием (слой цинка ≥55 мкм)
• Толщина стенки: 0,8 мм
• Цвет: серый
• Степень защиты: IP00 - не защищен от попадания воды и пыли; предназначена для внутренней установки в закрытых помещениях
• Диапазон рабочих температур: от –50 C до +40 C
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Климатическое исполнение: У1 / ХЛ1 / УХЛ1 / УХЛ5 / ОМ1 - умеренный, холодный и влажный климат
• Нормативный документ: ГОСТ Р 52868-2007
• Комплектация: один поворот с соединителем для фиксации между секциями

Совместимость и монтаж

Поворот совместим с другими элементами кабельных каналов серии ESCA от IEK, имеющими аналогичные габариты (высота 80 мм). Соединитель позволяет легко состыковать несколько участков трассы без дополнительных креплений. Монтаж осуществляется на поверхность с помощью саморезов или болтов - предварительно просверливается отверстие в основании корпуса. Для герметизации стыков рекомендуется использовать специальные уплотнители, так как степень защиты IP00 исключает использование во влажных средах без дополнительной защиты.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 52868-2007, регламентирующим безопасность и качество металлических кабельных каналов. Горячее цинкование гарантирует антикоррозийную стойкость, что особенно важно при использовании в помещениях с повышенной влажностью. Отсутствие степени защиты IP означает, что продукт нельзя применять в открытых местах, на улице или в контакте с брызгами воды.

Преимущества

• Плавный радиус 100 мм минимизирует нагрузку на изоляцию кабелей при протяжке
• Горячее цинкование увеличивает срок службы в сравнении с электрооцинкованием
• Стандартные размеры позволяют заменить аналоги других производителей без переделки трассы
• Соединитель в комплекте ускоряет сборку и исключает необходимость доп purchases
• Поддерживает широкий температурный режим - подходит для неотапливаемых помещений зимой

Ограничения применения

• Не предназначен для наружной установки - отсутствует защита от влаги и пыли (IP00)
• Не следует использовать в местах с постоянными ударными нагрузками или вибрацией без дополнительного крепления
• Запрещено применять для кабелей с внешним диаметром более 30–35 мм - возможен трудный проход или деформация
• Не является самостоятельной конструкцией - требует сочетания с прямыми участками и крышками (крышку в комплект не входят!)

Примеры использования

• Переход кабельной трассы вблизи оборудования на производстве (станки, конвейеры)
• Прокладка кабелей в технических этажах, чердачных помещениях, трансформаторных будках
• Обвод трубопроводов и воздуховодов в офисных и административных зданиях
• Системы автоматизации и управления в холодильных камерах (при наличии дополнительной герметизации)

Практические советы

• Проверьте внутреннюю высоту поворота (80 мм) перед выбором кабеля - максимальный диаметр кабеля не должен превышать 70 % этого значения (~55 мм), чтобы обеспечить свободную протяжку
• При необходимости герметизации стыков используйте термостойкие силиконовые уплотнители или пластиковые крышки от того же производителя
• Не забудьте предусмотреть место для установки крышек - они продаются отдельно и обязательны для безопасности доступа к кабелям
• При монтаже в сырых помещениях (например, подвалы) дополнительно проверяйте состояние цинкового покрытия после 2–3 лет эксплуатации
• Для удобства планирования трассы - помните, что этот поворот имеет ширину 400 мм, поэтому нуждается в достаточном пространстве вокруг
