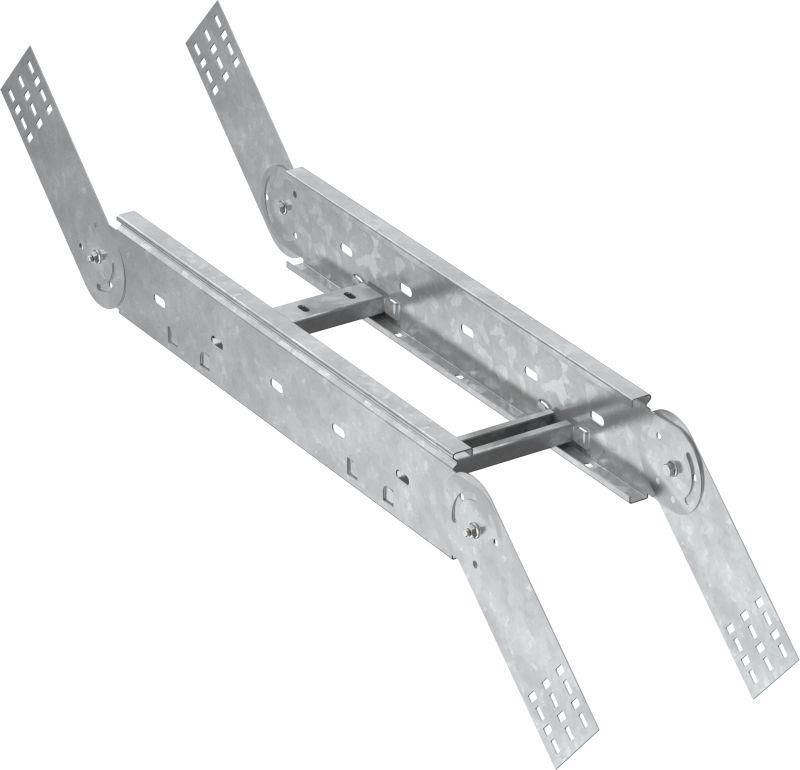

Поворот вертикальный шарнирный LESTA HDZ 100х500мм IEK (ИЭК) CPV06-4-100-500-HDZ

Поворот вертикальный шарнирный лестничный 100х500мм HDZ от IEK (ИЭК) - элемент кабельного лотка, предназначенный для плавного изменения направления трассы в вертикаальной плоскости. Артикул cpv06-4-100-500-hdz выполнен из стали с горячим цинкованием, обеспечивает огнестойкость и совместим с системой LESTA.

Назначение и область применения

Поворот вертикальный шарнирный лестничный 100х500мм HDZ используется для перехода кабельной трассы между горизонтальными участками на разных уровнях - например, от этажа к этажу, от потолка к полу или через перекрытия. Подходит для прокладки силовых, слаботочных и управляющих кабелей в промышленных зданиях, объектах ЖКХ, энергетике и транспорте.

Технические характеристики

• Ширина: 500 мм - соответствует стандартным лоткам системы LESTA;
• Высота: 100 мм - обеспечивает достаточную ёмкость для кабелей;
• Материал: сталь оцинкованная с горячим цинкованием - защищает от коррозии в агрессивных средах;
• Цвет: 7047 (серый) - совпадает с цветовой гаммой компонентов LESTA;
• Угол поворота: регулируемый - позволяет адаптировать угол наклона под конкретные условия монтажа;
• Тип ступени: плоский профиль - удобен для фиксации кабелей и установки креплений;
• Изменение направления: восходящий/нисходящий - работает в обоих направлениях;
• Исполнение: с интегрированным соединителем - исключает необходимость дополнительных фланцев или болтовых соединений;
• Тип бокового профиля: открытый - упрощает доступ к кабелям при обслуживании;
• Огнестойкость: да - сохраняет целостность при воздействии открытого огня до 90 минут (соответствует требованиям ГОСТ Р 53318).

Совместимость и монтаж

Поворот вертикальный шарнирный лестничный 100х500мм HDZ совместим с другими элементами серии LESTA от IEK. Интегрированный соединитель позволяет легко закрепить его к прямому лотку без дополнительных деталей. Монтаж выполняется с помощью самонарезающих винтов или болтов M8, которые входят в комплектацию. Учитывайте посадочные размеры: ширина 500 мм требует соответствующего шага опор. Шарнирное крепление допускает легкую регулировку угла после установки - это особенно важно при работе с неровными поверхностями или изменёнными проектными решениями.

Безопасность и стандарты

Поворот вертикальный шарнирный лестничный 100х500мм HDZ соответствует требованиям ГОСТ Р 53318 по огнестойкости и ГОСТ 14918 - по электрооборудованию для кабельных трасс. Горячее цинкование гарантирует долговечность в условиях повышенной влажности и химической активности. Продукт сертифицирован для использования в помещениях категории А и Б по взрывоопасности (при соблюдении условий эксплуатации).

Преимущества

• Отсутствие необходимости в дополнительных соединителях снижает время монтажа и риск ошибок;
• Регулируемый угол поворота позволяет точно выстроить трассу даже при отклонениях от чертежа;
• Горячее цинкование обеспечивает срок службы более 25 лет в промышленной среде;
• Открытый профиль упрощает проверку состояния кабелей и замену проводов без демонтажа;
• Огнестойкость повышает безопасность при аварийных ситуациях и соответствует нормам противопожарной защиты.

Ограничения применения

Не предназначен для использования вне помещений без дополнительной защиты от осадков - хотя материал устойчив к коррозии, открытый профиль не герметичен. Не рекомендуется применять в местах с постоянным механическим ударным воздействием (например, рядом с движущимися механизмами). Нельзя использовать как самостоятельную несущую конструкцию - он рассчитан только на нагрузку от кабелей, а не на вес оборудования.

Примеры использования

• Переход кабельной трассы с первого этажа на второй в жилом комплексе;
• Подключение распределительных щитов на разных уровнях в цехе;
• Обход колонн и трубопроводов в серверных помещениях;
• Прокладка кабелей в подземных тоннелях с перепадом высот.

Практические советы

• Перед монтажом проверьте соответствие ширины 500 мм другим элементам лотка - несовпадение вызовет перекос;
• При регулировке угла используйте уровень - точность +-2° обеспечит равномерное распределение нагрузки;
• Закрепляйте поворот каждые 1–1,5 метра, чтобы избежать прогиба при заполнении кабелями;
• Для кабелей большого диаметра убедитесь, что радиус изгиба не меньше минимального значения, указанного в документации производителя;
• При использовании в сырых помещениях дополнительно смажьте места соединения антикоррозийной смазкой.
