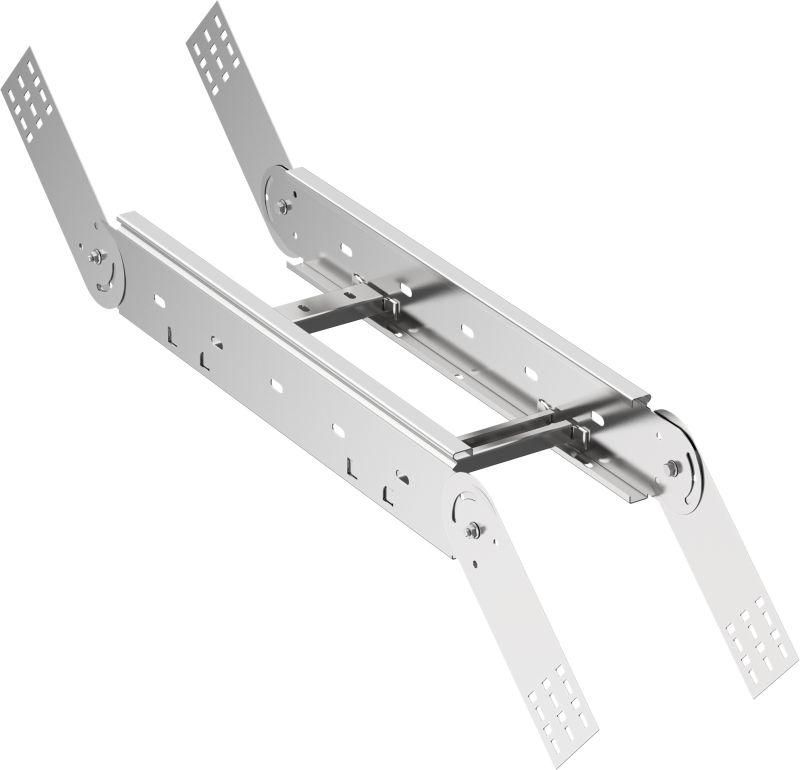

Поворот вертикальный шарнирный лестн. 100х400мм LESTA IEK CPV06-4-100-400

Поворот вертикальный шарнирный лестничный 100х400 мм от IEK (ИЭК), артикул cpv06-4-100-400, предназначен для изменения направления кабельной трассы в вертикаальной плоскости. Этот элемент из серии LESTA обеспечивает гибкую фиксацию кабелей на лестничных участках с возможностью регулировки угла наклона.

Назначение и область применения

Поворот вертикальный шарнирный лестничный 100х400 мм используется там, где требуется изменить направление кабельной трассы с горизонтального на вертикальное или наоборот - например, при переходе с этажа на этаж, через перекрытия или вдоль лестничных клеток. Подходит для прокладки силовых, слаботочных и коммуникационных кабелей в промышленных зданиях, жилых комплексах, объектах инфраструктуры.

Технические характеристики

• Габариты: высота 100 мм, ширина 400 мм
• Материал корпуса: сталь с горячим цинкованием - защищает от коррозии даже в агрессивной среде
• Цвет: светло-серый
• Тип ступени: плоский профиль - удобен для укладки кабелей без перегибов
• Тип бокового профиля: открытый - позволяет легко доступ к кабелям при обслуживании
• Угол поворота: регулируемый - можно установить нужный угол наклона без замены детали
• Изменение направления: восходящее / нисходящее - работает в обоих направлениях
• Исполнение: с интегрированным соединителем - исключает необходимость дополнительных креплений
• Огнестойкость: да - соответствует требованиям пожарной безопасности
• Шарнирное крепление: есть - обеспечивает свободное перемещение и точную адаптацию к траектории трассы

Совместимость и монтаж

Поворот вертикальный шарнирный лестничный 100х400 мм совместим с другими элементами серии LESTA - лестницами, прямыми участками и угловыми поворотами того же типоразмера. Монтируется на опорные конструкции с помощью болтов или сварки. Интегрированный соединитель позволяет просто закрепить его к смежным секциям без дополнительных фланцев. Учитывайте посадочные размеры: ширина 400 мм требует соответствующего расстояния между креплениями. Для надежного крепления рекомендуется использовать антивибрационные прокладки при монтаже на вибрирующих конструкциях.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями к огнестойкости и механической прочности для кабельных систем. Горячее цинкование обеспечивает долговечность в условиях повышенной влажности и химической активности. Соответствует нормам ГОСТ Р 50571 и СП 31-110-2003 для прокладки кабелей в зданиях.

Преимущества

• Регулируемый угол поворота снижает потребность в запасных частях - один элемент заменяет несколько фиксированных
• Открытый профиль упрощает проверку состояния кабелей и быстрое добавление новых проводов
• Интегрированный соединитель экономит время монтажа и исключает риск некорректного соединения
• Оцинкованная сталь гарантирует срок службы более 25 лет в помещениях и на улице
• Огнестойкость позволяет применять в эвакуационных путях и местах с повышенными требованиями к пожаробезопасности

Ограничения применения

Не предназначена для использования в качестве несущей конструкции - не выдерживает вес людей или оборудования. Не следует применять в условиях постоянного воздействия открытого огня или температур выше +80 C. Недопустимо использование в морской среде без дополнительной защиты - цинкование не обеспечивает полную стойкость к солевому туману.

Примеры использования

• Переход кабельной трассы с чердачного этажа на первый уровень в многоэтажном доме
• Подключение распределительных щитов на разных уровнях лестничной клетки
• Прокладка кабелей в промышленных цехах с многоуровневыми технологическими площадками
• Обустройство кабельных маршрутов в больницах, школах и офисных зданиях с вертикальными коммуникациями

Практические советы

• Перед монтажом проверьте соответствие ширины 400 мм шагу крепления существующей лестницы
• При использовании в сырых помещениях дополнительно герметизируйте места входа/выхода кабелей
• Не затягивайте крепеж слишком сильно - это может деформировать оцинкованную поверхность
• Для удобства обслуживания располагайте поворот так, чтобы открытый профиль был обращён к рабочей стороне
• При необходимости смены угла - ослабьте крепления, отрегулируйте положение, затем снова затяните
